电脑主机CPU轴流散热排气扇结构设计

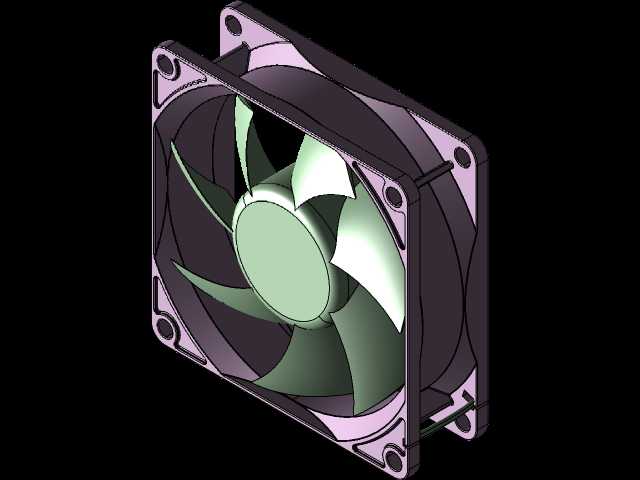

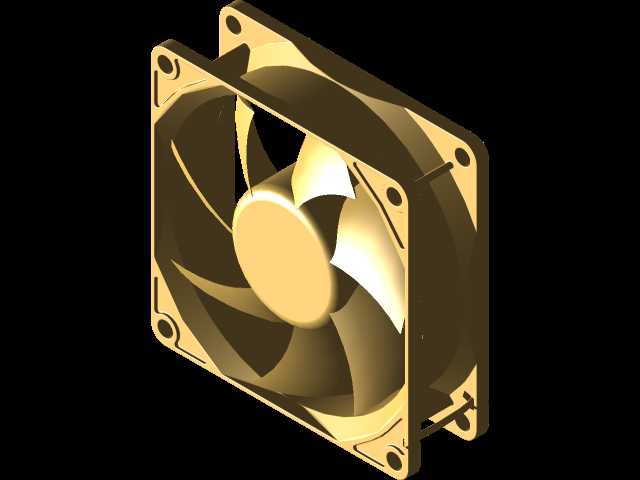

　　日常做消费电子散热结构选型时，这类标准尺寸的轴流CPU排气扇是接触频率极高的部件，不管是台式机主机、工控机箱体还是小型服务器的风冷散热回路里，它都是主动换热的核心执行件，负责把CPU工作时传导到散热鳍片上的热量持续带出机箱内部，避免核心温度过高触发降频保护。从结构设计逻辑来看，这款风扇采用了行业通用的方形外框安装结构，四个角预留了标准的安装孔位，孔位间距完全匹配主流CPU风冷散热器的固定支架尺寸，安装时不需要额外做转接件，直接用配套的减震胶钉或者自攻螺丝就能完成固定，外框的厚度控制在常规25mm规格区间，不会和机箱侧盖、内存马甲产生安装干涉，适配绝大多数ATX、MATX版型的机箱内部空间。扇叶部分采用了七叶大倾角曲面设计，

　　和常见的五叶扇相比，相同转速下能推动更大的空气流量，同时叶片边缘做了切角优化，能切割旋转时产生的涡流，降低高速运转时的风切噪音，扇叶中心的轮毂做了圆弧过渡处理，既可以给内部的驱动电机预留足够的安装空间，也能减少轮毂位置的气流紊流，提升进风侧的气流平顺性。外框的四个边角做了小圆弧倒角处理，一方面是避免安装时锋利的边角划伤操作人员，另一方面也能减少框体边角位置的应力集中，提升塑料件注塑成型时的成品率，框体的进风侧和出风侧都做了窄边导流圈设计，能约束气流的流向，避免气流在框体边缘发散，提升有效送风距离，让气流可以精准吹向后方的散热鳍片阵列。在实际应用场景里，这类风扇除了用在CPU散热器上，也可以作为机箱辅助散热风扇安装在机箱的前进风、

　　后出风位置，构建完整的机箱风道，部分对散热要求较高的工业控制设备里，也会采用同规格的风扇给功率模块、主板芯片组做主动散热，适配的工作电压覆盖12V直流常用规格，接线端采用标准的大四P或者小3P/4P接口，能直接对接主板的风扇插针或者电源的直供接口，支持PWM调速功能，可以根据CPU的实时温度动态调整转速，在低负载工况下降低转速减少噪音，高负载时提升转速强化散热能力。做三维建模的时候，这类风扇的结构拆分需要重点关注几个配合公差：首先是扇叶和外框内壁的间隙，间隙过大会产生气流回流损失，降低散热效率，间隙过小则容易因为扇叶动平衡偏差、塑料件受热形变产生擦框异响，一般控制在0.8-1.2mm区间比较合理；其次是安装孔的位置度公差，

　　四个孔的相对位置偏差需要控制在0.1mm以内，避免安装时出现孔位错位无法固定的问题；另外扇叶的动平衡校准是设计里的关键环节，需要在扇叶的注塑模具上预留动平衡切胶位，成品组装后通过动平衡测试去除多余胶位，把振动值控制在合格范围内，避免长期高速运转产生轴承磨损、机箱共振的问题。从材料选型角度，外框和扇叶一般采用阻燃ABS或者PBT材质，满足电子设备的阻燃要求，长期在机箱内部的高温环境下工作不会产生形变、脆化问题，内部的轴承部分根据产品定位不同，可以采用含油轴承或者双滚珠轴承，含油轴承成本更低、运转噪音小，适合普通家用场景，双滚珠轴承寿命更长，适合7*24小时运转的工控、服务器场景。在做整机散热仿真的时候，这类风扇的P-Q曲线是核心输入参数，需要匹配实际的风阻特性选择合适转速的型号，避免出现风量过剩导致的噪音过高，或者风量不足导致的散热能力不达标的问题，这款模型的结构完全还原了量产风扇的真实尺寸比例，不管是做散热器结构设计的装配验证，还是做机箱风道的仿真模拟，都可以直接调用，不需要再重新测绘结构，能大幅缩短前期设计的验证周期。
