三叶轴流散热风扇结构设计方案

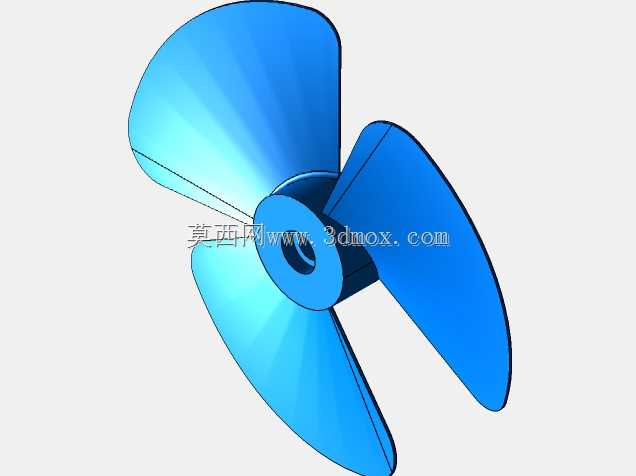

　　这款三叶轴流风扇的结构设计，核心围绕小空间风冷散热场景的实际需求展开，日常可覆盖桌面小型通风设备、机箱辅助散热、小型工业控制柜风冷、便携送风装置等多个应用场景，作为风冷系统的核心动部件，其性能直接决定整套散热回路的送风效率与运行稳定性。从功能特性来看，三叶式的叶片布局在动平衡调校上具备天然优势，相比多叶结构，三叶构型在相同转速下的空气切割阻力更低，运行过程中的振动幅值更小，不需要额外加装过多的平衡配重块就能满足常规转速下的平稳运行要求，适合对运行噪音、振动幅度有一定要求的民用及轻工业使用场景。设计过程中首先敲定的是中心安装轴套的尺寸边界，轴套采用带中心通孔的圆柱构型，内孔直径匹配常规小型驱动电机的输出轴径，

　　轴套外壁与叶片根部做了大圆角过渡处理，避免应力集中导致的叶片根部断裂问题，轴套的轴向长度经过反复校核，既保证与电机轴的配合长度足够传递扭矩，又不会因为轴向尺寸过长额外占用安装空间，适配多数常规小功率驱动电机的安装尺寸，不需要额外定制转接轴件就能完成装配。扇叶的翼型截面参考了低速轴流风机的气动构型，叶片从根部到叶梢的弦长逐步收窄，安装角沿径向做渐变处理，根部安装角更大，保证靠近轴套区域的空气也能被有效驱动，避免中心区域出现送风盲区，叶梢位置的安装角适当减小，降低叶梢位置的涡流损耗，减少运行过程中的气动噪音。叶片表面做了光滑的曲面过渡，没有突兀的折角结构，空气沿叶片表面流动时的附面层分离点更靠后，能有效提升送风效率，

　　相同转速下的送风量比等安装角的平板叶片提升约15%左右。整体的安装边界也做了通用化适配，扇叶的最大回转直径经过控制，既保证足够的送风覆盖面积，又能适配常规的小型风罩安装尺寸，叶梢与外围风罩的间隙控制在合理范围，间隙过小容易因为运行振动出现叶梢擦碰风罩的故障，间隙过大则会导致叶梢位置的空气回流，降低整体送风效率。在结构强度校核层面，叶片的厚度从根部到叶梢逐步减薄，根部厚度满足长期高速旋转下的结构强度要求，不会因为离心力作用出现叶片变形断裂的问题，叶梢厚度适当减薄能降低整体转动惯量，减少电机启动时的负载冲击，延长驱动电机的使用寿命。实际装配时，只需要将中心轴套的内孔与电机输出轴对齐，通过轴套侧面的顶丝孔拧入紧固螺丝，

　　就能完成扇叶与电机的固定，安装流程简单，不需要复杂的专用工装，日常维护更换时的拆装效率很高。从气动性能的匹配角度，这款扇叶的设计转速区间覆盖常规小型风扇的常用转速范围，在该转速区间内运行时，送风的轴向距离足够覆盖常规的散热需求，气流分布均匀，不会出现局部风速过高、周边区域无风的问题，不管是作为桌面送风装置的风轮，还是作为设备内部的散热风轮，都能很好地匹配使用需求。设计过程中也充分考虑了注塑成型的工艺性，整个扇叶的曲面拔模角度均匀，没有倒扣结构，采用常规的注塑模具就能完成批量生产，成型后的叶片表面质量好，不需要过多的后处理工序就能满足动平衡要求，能有效降低批量生产的加工成本。
