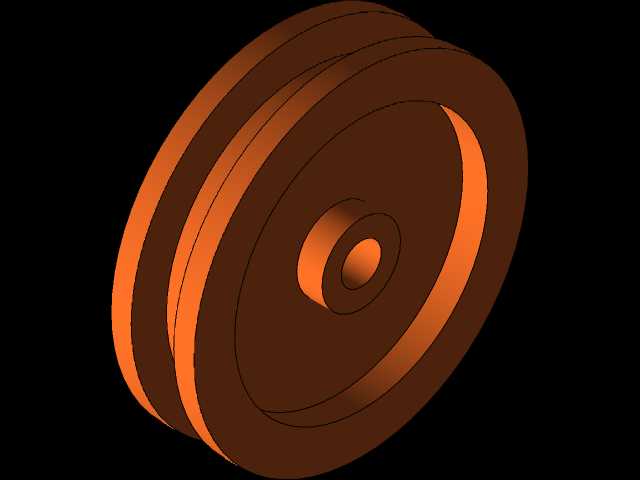

日常做小型桌面级传动机构调试的时候,经常会碰到标准件库找不到适配小轴径带轮的情况,尤其是做6s级别的微型传动结构,很多市售标准带轮要么轴孔尺寸对不上,要么轮槽规格和手头的微型传动带不匹配,要么整体外径超出安装空间的限制,这时候就需要根据实际安装边界做适配性的结构建模。这个带轮的设计核心是适配2mm直径的金属输出轴,这类轴径常见于微型减速电机、小型舵机改装输出端、桌面级小型实验装置的动力输出位,整体轮体外径控制在14mm,属于微型传动场景里常用的尺寸规格,不会占用过多的安装空间,能塞进紧凑的设备腔体内部。从结构功能来看,双轮槽的设计可以同时兼容两组独立传动路径,要么是单根传动带做冗余传动布局,避免单槽传动时皮带跳齿、滑脱的问题,
要么是同时带动两个不同的负载端,省去额外加装传动轮的空间,在小型送料机构、微型传送带模组、桌面级实验设备的动力分配结构里,这种双槽小带轮的实用性很强。设计过程中首先要卡准安装边界:轴孔和2mm轴的配合选用间隙配合公差,方便现场拆装,不会因为过盈配合导致装配时压弯细小的输出轴,轴孔深度和轮体的轮毂厚度做匹配,保证轴插入后有足够的接触面积,不会因为传动扭矩过大出现轴孔打滑的情况。轮槽的截面尺寸是按照微型圆带或者小截面同步带的规格做的适配,槽壁的倾斜角度做了合理取值,保证传动带嵌入后能和槽壁充分接触,减少传动过程中的打滑损耗,轮缘位置做了微小的倒角处理,避免装配时刮伤传动带表面,延长皮带的使用寿命。轮体的整体结构做了等厚设计,
轮毂位置和轮缘位置的壁厚保持均匀,不管是用3D打印做快速样件验证,还是后续开模做批量注塑件,都能避免因为壁厚不均导致的收缩变形问题,做三维建模的时候,轮体的回转中心和轴孔中心严格同轴,旋转过程中不会出现偏心抖动的问题,毕竟小尺寸传动结构对动平衡的敏感度更高,哪怕零点几毫米的偏心,在高转速下都会带来明显的震动和噪音。实际应用场景里,这类小带轮可以用在小型智能小车的动力传动结构上,把电机的动力通过皮带传递到轮轴,相比齿轮传动,皮带传动能起到缓冲吸震的作用,小车碰到障碍物的时候不会因为硬冲击打坏电机齿轮;也可以用在小型3D打印机的耗材送料辅助结构里,带动送料滚轮稳定输送耗材;还能用于桌面级小型分拣装置的传动位,带动分拣拨杆做往复动作。
建模的时候特意把轮体的各个安装尺寸做了规整,轮体的总宽度控制在合理范围,安装时只需要在轴端加一个微小的轴套或者顶丝固定位,就能完成带轮的轴向定位,不需要额外设计复杂的固定结构,适配小空间里的快速装配需求。很多刚接触微型传动结构设计的工程师,容易忽略小带轮的轴孔配合公差和轮槽角度,要么轴孔做的太小装配困难,要么轮槽角度不对导致皮带传动效率低,甚至出现皮带脱出的问题,这个带轮的结构参数都是经过实际装配验证的,能直接用于小型传动机构的方案设计里,不需要再反复调整尺寸参数。
