带偏心凸台外螺纹连接曲轴结构设计

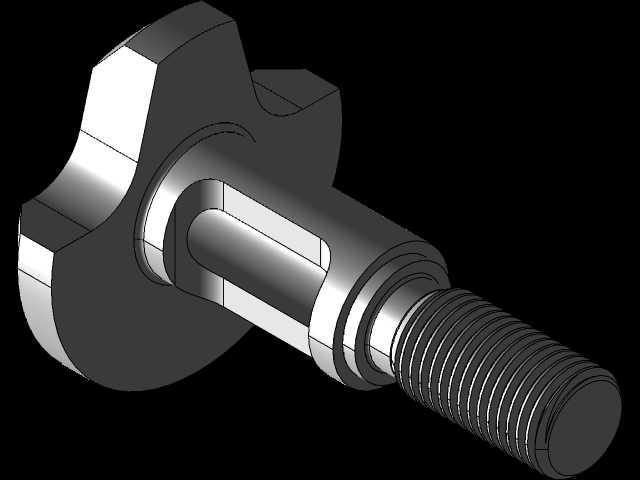

　　在小型内燃动力设备、往复式压缩机组、冲压执行机构这类需要将旋转运动转化为直线往复动作的场景里，曲轴是核心的动力传递载体，本次设计的偏心结构曲轴，针对小功率紧凑安装空间的传动需求做了针对性的结构优化，区别于传统多拐曲轴的大体积设计，这款单偏心曲轴更适配便携动力工具、小型家用设备的动力输出单元。从实际装配逻辑来看，轴段的功能分区做了明确划分：最右端的外螺纹段用于锁紧连杆端的轴承挡圈或者输出端连接螺母，螺纹规格匹配常规的细牙紧固标准，既保证足够的轴向锁紧力，也避免螺纹牙型过大占用径向安装空间；螺纹段左侧的光轴轴颈做了高精度的公差匹配，是装配滚动轴承的支撑位，表面粗糙度要求控制在Ra0.8以内，减少轴承运转过程中的摩擦损耗，

　　同时保证轴系的回转精度。偏心凸台是这款零件的核心功能段，凸台的偏心距根据配套设备的活塞行程做了精准匹配，凸台的外圆面是装配连杆大头轴瓦的配合面，设计时特意将凸台与轴身做了一体化的圆角过渡，避免应力集中导致的交变载荷下疲劳断裂，过往同类型小曲轴的失效案例里，有近六成是偏心段与轴身衔接处的圆角处理不到位，长期受交变冲击载荷出现裂纹，所以在建模阶段就将过渡圆角的参数做了固化，不同偏心距规格的曲轴都按照轴径的1/8比例设置过渡圆角，兼顾结构强度和装配空间。轴身中段的键槽结构用于安装动力输入端的同步带轮或者齿轮，键槽的位置做了对称度公差约束，保证动力输入时轴系的动平衡，避免高速运转时出现径向跳动，键槽的深度按照普通平键的国标要求设计，

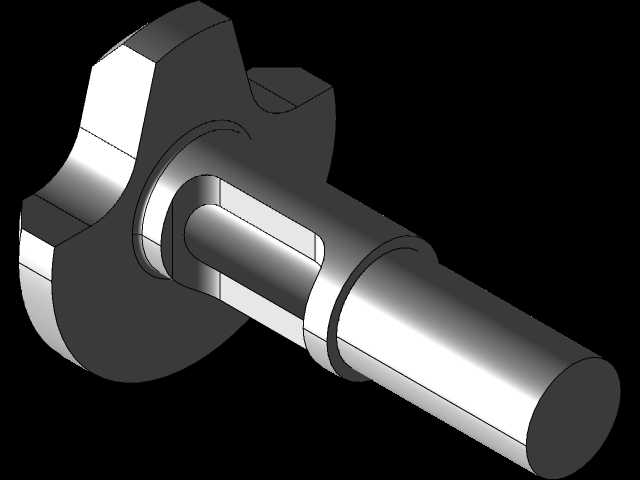

　　不需要额外定制非标键，降低后期的配件替换成本。最左侧的轴端是另一处支撑轴颈，和右端轴承位的同轴度公差控制在0.02mm以内，两端支撑位的轴径尺寸保持一致，可选用同型号的标准深沟球轴承，减少装配时的配件选型复杂度。从安装边界来看，这款曲轴的总长度控制在适配小型设备腔体的尺寸范围内，偏心凸台的最大回转直径不会和腔体内壁发生干涉，设计时特意做了回转运动的干涉校验，当曲轴做整周回转时，偏心凸台的外轮廓距离腔体内壁预留至少2mm的安全间隙，避免加工误差或者装配偏差导致运转时出现剐蹭。实际建模过程中，螺纹段采用了真实的螺纹牙型建模，而非简化的贴图示意，方便后续做有限元分析时直接提取螺纹副的接触应力数据，偏心凸台的端面做了轻微的倒角处理，

　　方便装配时轴瓦的顺利推入，不会刮伤轴瓦的内孔表面。这类单偏心曲轴在实际应用中，常配套在小型空压机、园林修枝剪的动力头、便携冲击工具的传动单元里，相比传统的曲柄连杆分体结构，一体化的曲轴结构减少了装配环节的累积误差，整体刚性更好，能承受更高频次的往复冲击载荷，同时零件的加工工序更集中，仅需要通过数控车床一次装夹完成大部分轴段的车削，后续再通过铣床加工键槽、磨床精磨支撑轴颈即可完成加工，生产效率更高，品控更容易把握。在做结构校验时，针对偏心段的受力做了模拟加载，按照额定功率下的最大冲击力加载到偏心凸台的外圆面，轴身的最大应力出现在键槽的边角位置，远低于45号钢调质处理后的许用应力值，安全系数能达到2.5以上，满足长期连续运转的强度要求。
