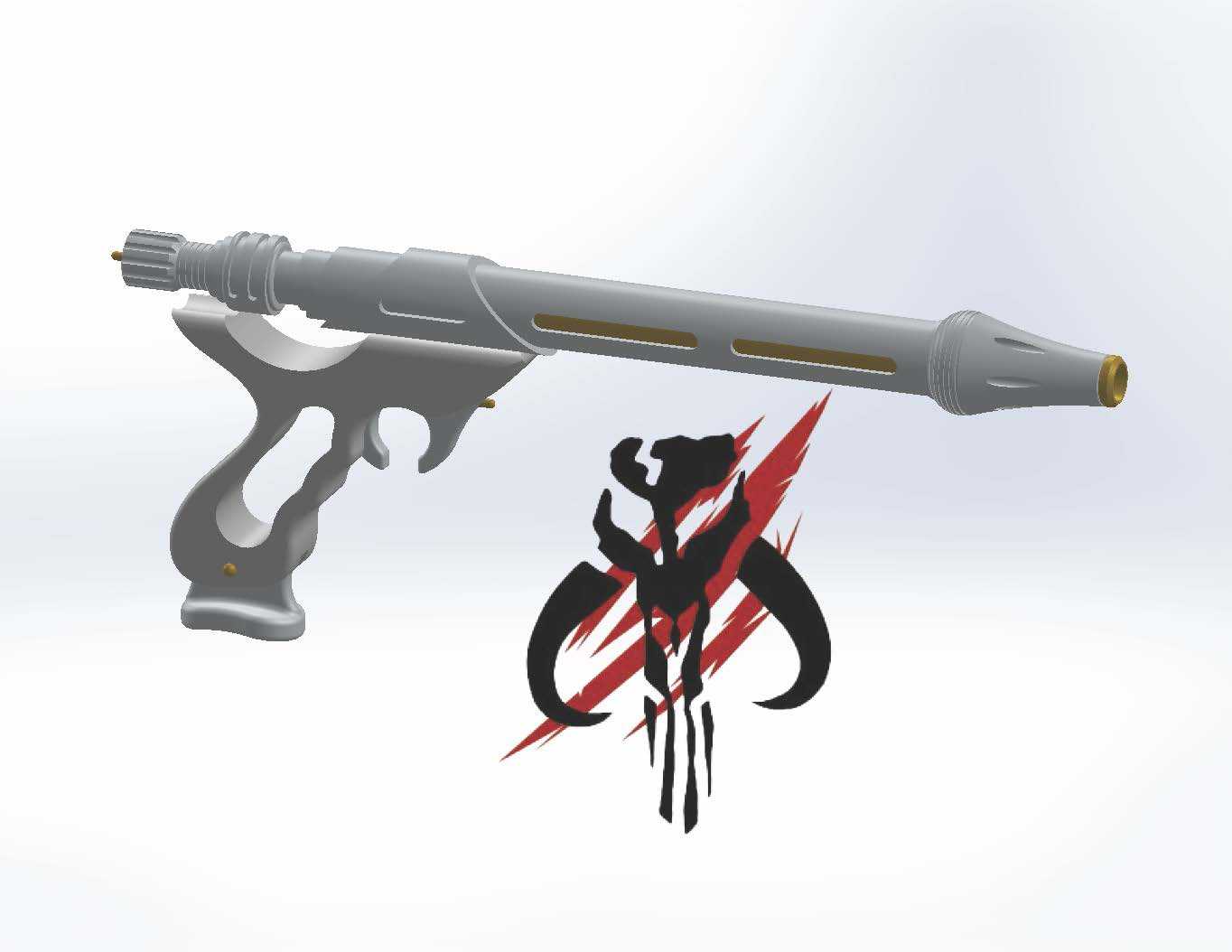

科幻影视道具Westar-34爆能枪结构设计

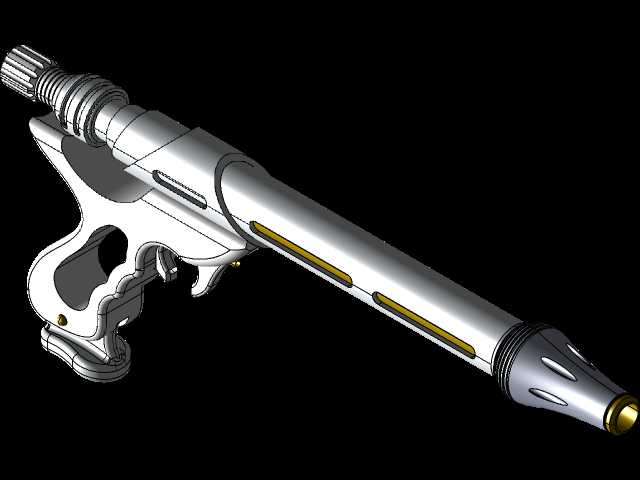

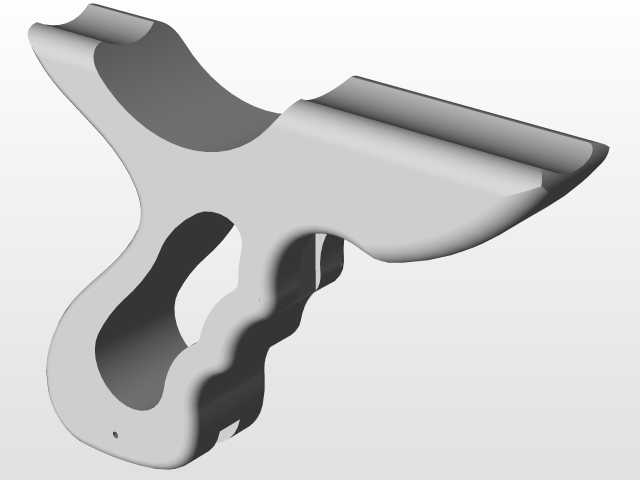

　　这款手持爆能装置的三维结构设计，核心围绕影视道具的实操适配性与视觉还原度展开，在结构落地阶段首先考虑的是手持握持的人机工程边界，握把区域的曲面弧度完全贴合成年男性手掌自然握持的弯曲角度，虎口位置的过渡圆角做了12mm的倒圆处理，避免长时间持握出现硌手的问题，握把底部的配重块预留了15g的安装空间，可根据实际拍摄需求调整整枪重心位置，让持握时的重心落在食指扳机位置上方10mm处，大幅降低长时间持握的手臂负荷。

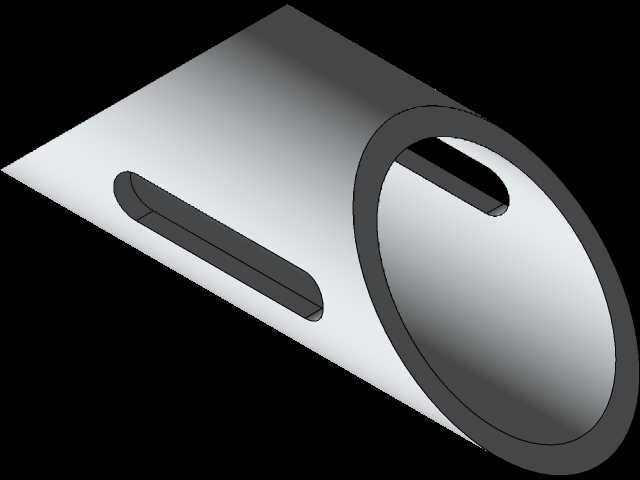

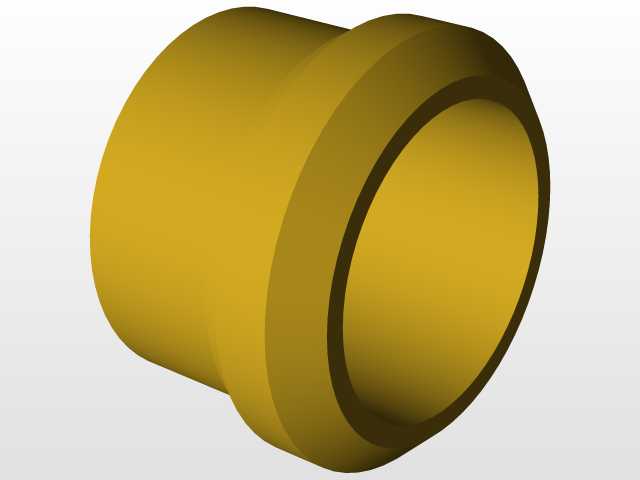

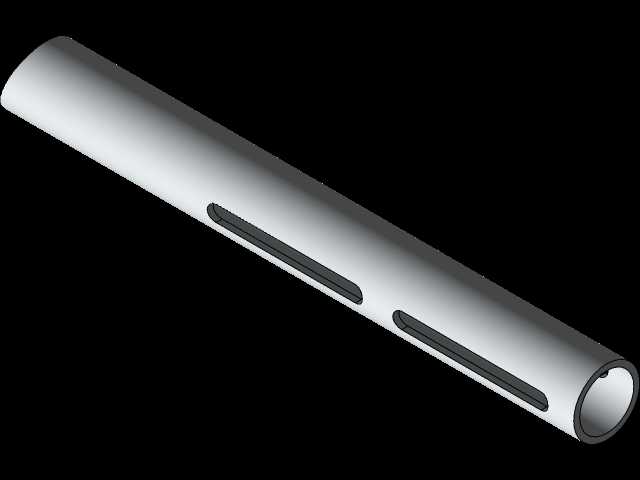

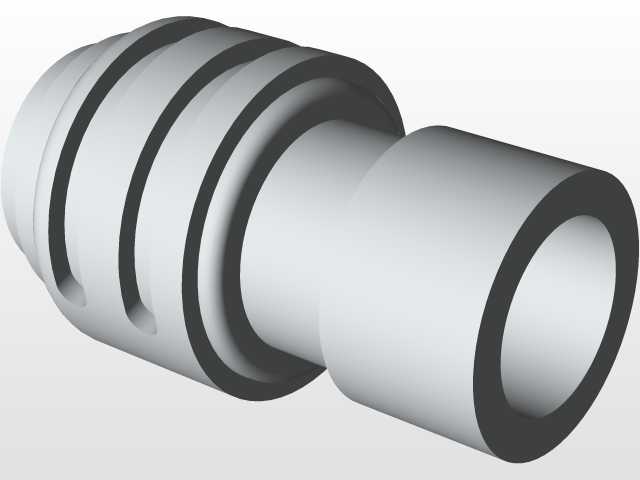

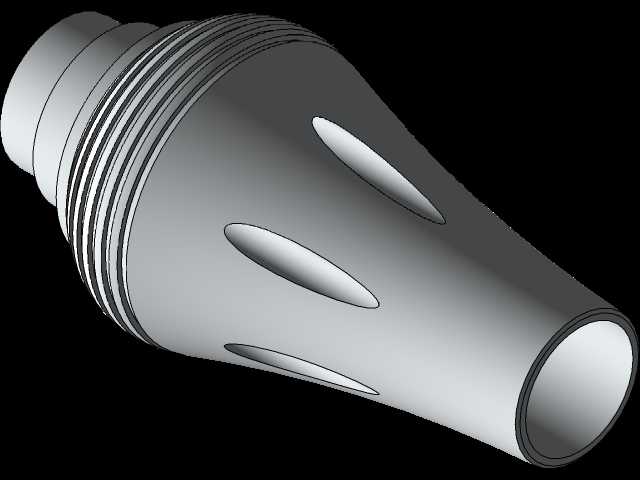

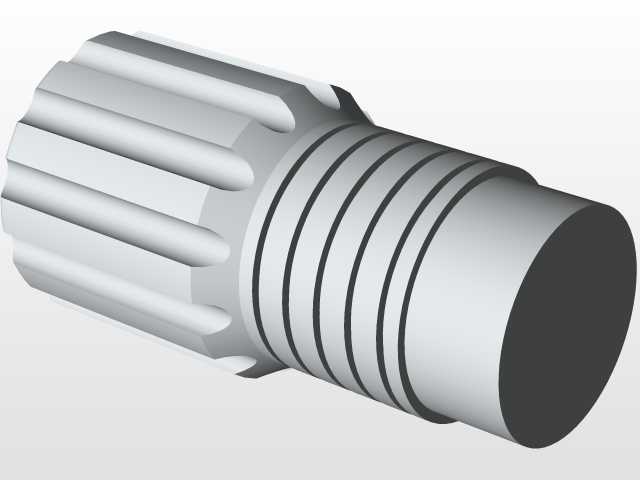

　　从功能结构层面来看，整枪采用分段式装配设计，枪管部分分为前段消焰段、中段能量导向段、后段衔接段三个独立模块，各模块之间采用H7/h6的间隙配合定位，通过侧面的隐形定位销完成固定，既保证了装配后的同轴度误差控制在0.1mm以内，也方便后期道具维护时的快速拆解更换。枪管表面的长条开槽并非单纯的装饰结构，槽深2mm、槽宽4mm的尺寸设计，既可以在加装发光组件时预留灯条的安装空间，也能在实体道具制作时减轻枪管部分的重量，避免整枪头重脚轻。枪口位置的内凹锥面做了8°的斜角处理，和前端的金色装饰环形成嵌套配合，装配后接缝处的阶差控制在0.05mm以内，满足特写镜头的拍摄精度要求。

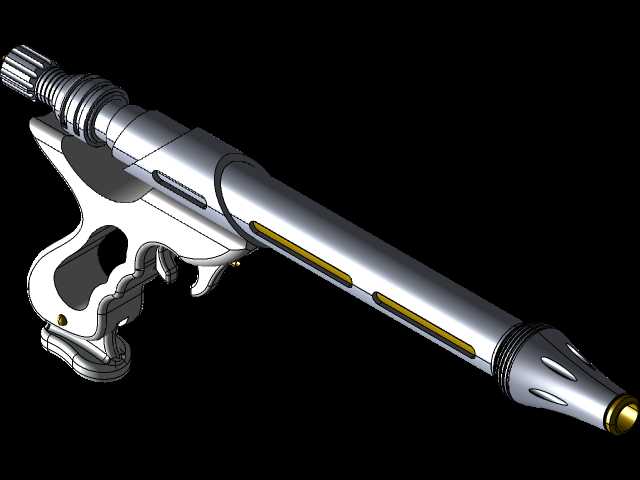

　　在实际影视道具应用场景中，这类爆能枪模型需要兼顾静态展示与动态拍摄的双重需求，因此结构设计时在扳机位置预留了微动开关的安装腔，腔室尺寸为12mm×8mm×5mm，可直接适配市面上通用的小型微动开关，配合枪管内的灯条与音效模块，即可实现扣动扳机时的发光发声效果。握把侧面的曲面分型线完全沿着手部握持时的自然缝隙布置，避免分型线出现在手掌直接接触的区域，提升持握时的触感舒适度。整枪的外形总长度控制在320mm，枪管最大直径28mm，握把最宽处42mm，整体尺寸完全适配成年使用者的手部操作范围，不会出现尺寸过大导致的持握违和感。

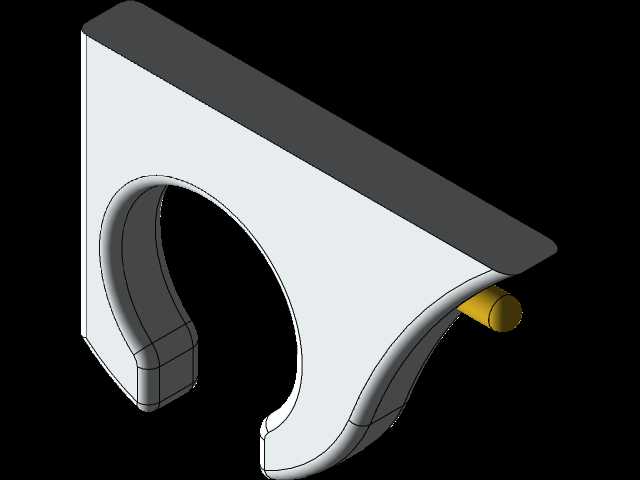

　　设计过程中对各个零件的壁厚做了统一管控，主体结构的壁厚均匀设置为2.5mm，既满足3D打印或者树脂翻模时的结构强度要求，也不会因为壁厚过大导致零件缩水变形。握把位置的防滑纹理采用浅浮雕式设计，纹理深度0.3mm，既可以增加持握时的摩擦力，也不会因为纹理过深导致积灰或者硌手。枪身尾部的衔接位置做了15°的仰角处理，和握把的曲线形成流畅的过渡，整枪的外表面所有棱边都做了R0.5mm的倒圆角处理，避免道具使用过程中划伤演员或者工作人员。

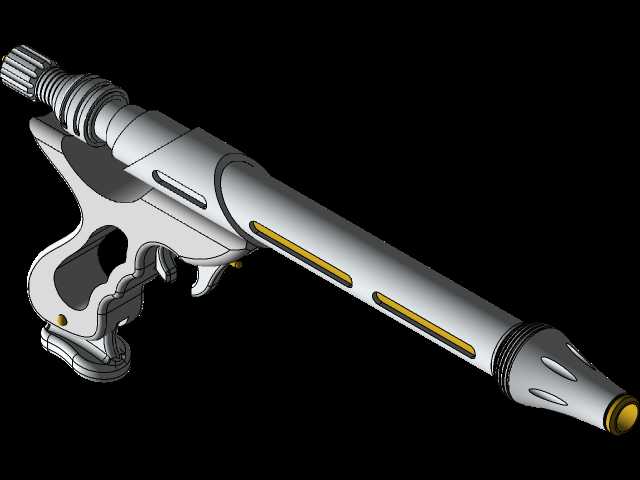

　　从安装边界来看，整枪的所有内部安装腔室都预留了0.2mm的装配间隙，适配不同加工工艺的精度误差，不管是采用FDM3D打印、光固化打印还是传统的机加工方式制作，都能顺利完成装配。枪管内部的通孔直径设计为10mm，既可以穿入导线连接前后的发光组件，也可以根据拍摄需求加装小型的烟雾发生装置，实现射击时的烟雾效果。各个零件的连接位置都设计了对应的定位止口，装配时不需要额外的治具即可完成精准定位，大幅提升道具制作的装配效率。针对不同的使用场景，设计时也预留了改装空间，比如可以在枪管下方加装导轨结构，适配不同的战术配件，满足不同影视剧情的道具需求，不需要重新调整主体结构即可完成拓展改装。
