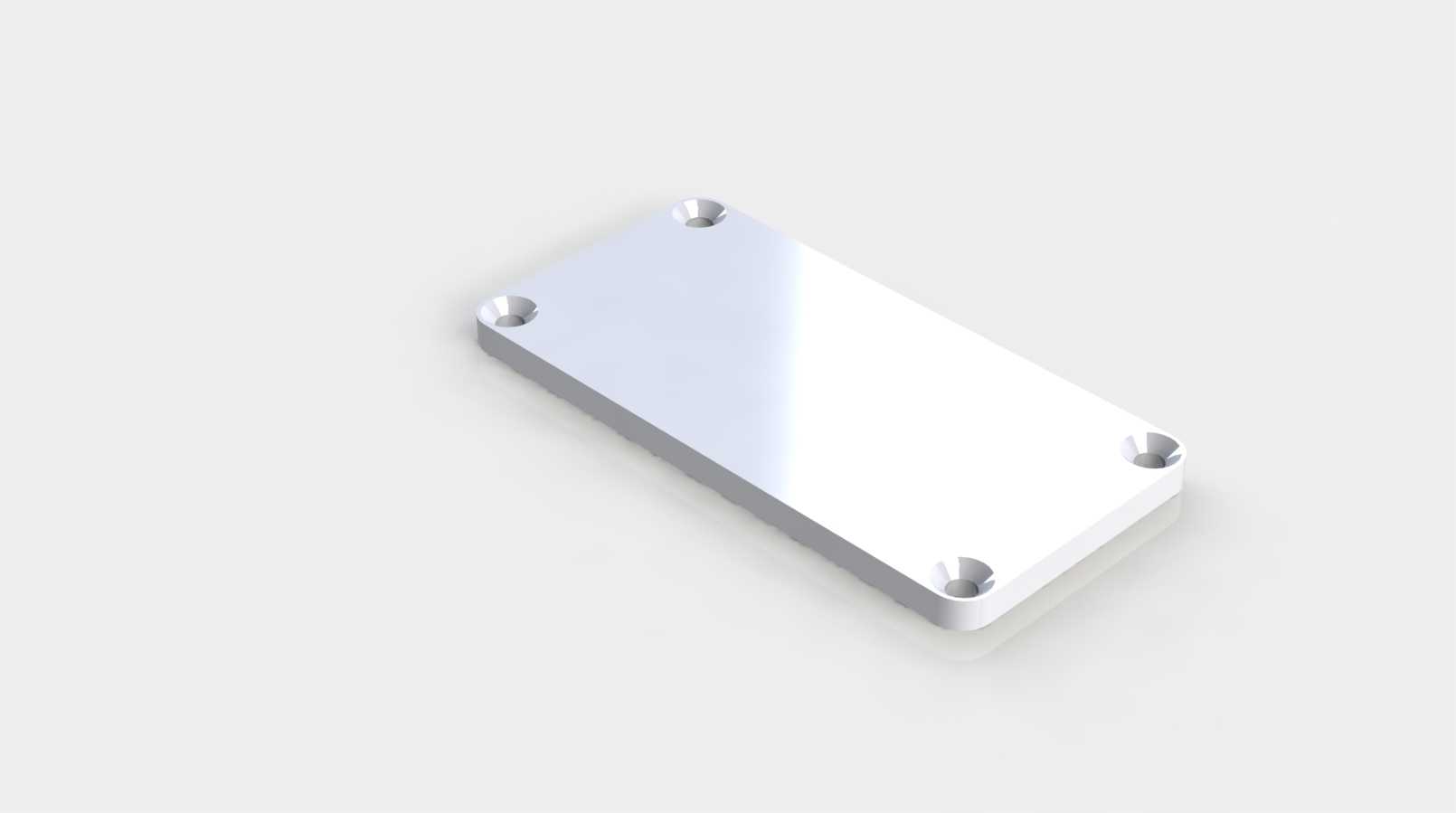

带沉头安装孔的矩形金属固定板结构

　　这类带沉头安装孔的矩形金属板件，在通讯类终端、小型工控模组的内部结构中应用十分普遍，多数时候承担着核心电路板、屏蔽罩或者小型功能模块的承载定位作用，区别于普通的平板垫片，这类板件的四个角位做了统一规格的沉头孔设计，安装时螺丝头可以完全沉入板件表面以下，不会突出板面占用上层装配空间，对于内部堆叠紧凑的通讯类设备来说，这种设计能有效压缩整机的厚度方向尺寸，避免螺丝头和上层元器件产生干涉。

　　从实际装配的角度看，板件的四个安装孔采用对称式布局，孔位的位置度公差在建模时需要严格控制，通常要控制在0.05mm以内，否则批量装配时很容易出现和底壳螺柱对位不准的问题，沉头孔的锥度角度统一采用90度标准规格，适配市面上通用的十字沉头机丝螺丝，不需要单独定制特殊规格的紧固件，能有效降低整机的物料采购成本。板件的边缘做了小尺寸的倒角处理，不是尖锐的直角结构，一方面是避免装配过程中锐边割伤操作人员或者刮伤线材绝缘层，另一方面也能减少板件在冲压或者铣削加工时的边缘毛刺残留，降低后续去毛刺工序的工作量。

　　设计这类板件的时候，首先要确认的是安装边界尺寸，板件的长宽尺寸要比所承载的模块外形单边预留至少2mm的余量，避免模块安装后超出板件边缘，同时四个角的沉头孔中心到板边的距离要保持一致，通常设置为螺丝公称直径的1.5倍，这个距离既能保证安装孔周边的材料强度，不会因为孔位太靠边导致装配时板件开裂，也不会因为孔位太靠内导致板件边缘悬空过多，降低整体的承载刚性。板件的厚度选择需要结合承载模块的重量来确定，如果承载的是重量较轻的PCB电路板，厚度通常设置为2mm到3mm即可，如果需要承载带散热结构的功率模块，厚度可以提升到4mm到5mm，保证板件在长期使用过程中不会出现形变翘曲，避免上面搭载的元器件因为板件形变出现引脚脱焊的问题。

　　在实际的设备使用场景中，这类板件除了基础的承载定位作用，部分经过表面氧化处理的铝合金材质板件还可以兼顾辅助散热的功能，板件的平整表面可以和发热模块的底面充分贴合，将模块工作时产生的热量快速传导到整个板件上，增大散热面积，降低模块的工作温度，提升设备长时间运行的稳定性。和塑料材质的安装支架相比，金属材质的这类板件还具备更好的电磁屏蔽效果，当板件和设备的金属壳体可靠导通时，可以有效阻隔外部电磁干扰对板上搭载的敏感通讯模块的影响，减少信号传输过程中的丢包、干扰问题，这也是通讯类设备内部大量采用这类金属安装板的核心原因之一。

　　建模过程中需要注意沉头孔的深度控制，沉孔的深度要略大于所用沉头螺丝的头部厚度，保证螺丝锁紧后头部完全低于板件表面0.1mm到0.2mm，既不会突出板面，也不会因为沉孔过深导致螺纹啮合长度不足，影响连接的可靠性。板件的表面粗糙度不需要过高要求，非安装面的粗糙度达到Ra3.2即可满足使用需求，安装贴合面的粗糙度控制在Ra1.6就能保证和模块、底壳的充分接触，不需要做镜面级的抛光处理，避免不必要的加工成本提升。另外在板件的非孔位区域，可以根据实际走线需求预留对应的过线缺口或者接地柱安装位，不需要完全做成整板结构，在保证结构强度的前提下适当做减重处理，降低整体的零件重量，对于便携式通讯设备来说，这种细节的减重设计累积起来能有效降低整机的携带负担。
