小型太阳能概念代步车结构设计方案

　　这款小型太阳能概念代步车的设计，最初瞄准的是校园园区、产业园区内部短距离通勤、科普教具展示以及低速户外作业代步的应用场景，区别于常规民用乘用车，它不需要满足高速行驶的复杂工况要求，核心诉求是最大化利用太阳能转化的电能驱动，降低短途通勤的能源消耗，同时结构足够轻量化，方便拆装与教学演示。从实际用途来看，它既可以作为中小学、高校新能源相关专业的教学演示载体，让学生直观理解光伏能量转化、轻型车辆传动布局的逻辑，也可以经过适配调整后，用于封闭园区内的巡检、短途物料转运等场景，不需要依赖固定充电桩补能，只要有日照条件就能实现一定程度的续航补充。

　　在功能特性的设计上，整车采用三轮布局，单前轮负责转向、双后轮负责承载与驱动，这种布局的优势是结构简单，转向机构不需要复杂的差速匹配，同时低速行驶时的稳定性足够，相比四轮布局减少了一套轮组的传动与悬挂部件，进一步降低整车自重。顶部的光伏板采用倾斜固定安装，角度经过测算，匹配国内大部分中纬度地区的日常日照入射角，不需要额外加装追光机构，在简化结构的同时保证日常使用场景下的受光效率，光伏板通过红色的型材支架与底部车架连接，支架采用三角斜撑结构，在行驶过程中可以抵消路面颠簸带来的振动冲击，避免光伏板固定位置出现应力疲劳。

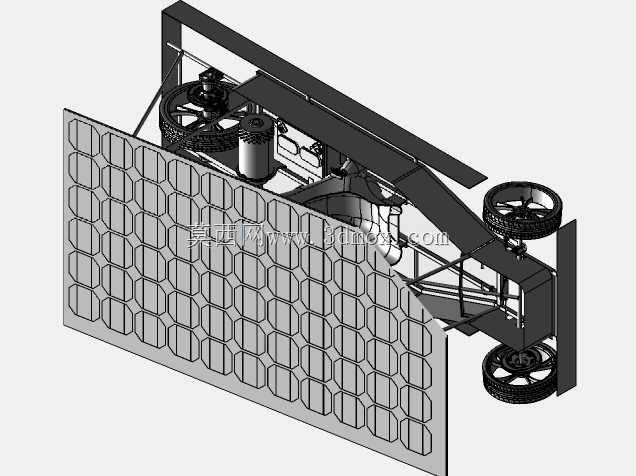

　　设计思路上，整车优先考虑结构的易加工性与可展示性，底部车架采用矩形型材拼接的框架结构，没有使用复杂的一体冲压覆盖件，所有的传动部件、转向部件、驱动电机都采用外露式安装，一方面方便后期维护调整，另一方面作为教学模型时，可以让观察者清晰看到动力传递的完整路径。驾驶区域的布局非常简洁，仅设置单座椅与转向方向盘，座椅下方的框架空间预留了电池、电机控制器的安装位置，重心控制在整车前后轴的中间区域，避免爬坡或者转向时出现重心偏移导致的侧倾风险。转向机构直接连接前轮转向节，没有设置多余的助力部件，因为整车自重较轻，人力转向完全可以满足操作需求，减少不必要的部件也能降低能量损耗。驱动电机直接布置在后桥位置，通过直连的方式驱动后轮，省去了长传动轴的传动损耗，能量传递效率更高。

　　从外形尺寸与安装边界来看，整车长度控制在1.2米左右，宽度在0.7米上下，高度因为顶部光伏板的布置约为1.1米，整体尺寸非常紧凑，既可以在狭窄的园区道路上灵活通行，也方便在室内作为展示模型存放。轮距的设置经过校核，双后轮的轮距在0.6米左右，保证静止状态下的侧倾稳定角超过30度，满足低速行驶的稳定性要求。光伏板的尺寸刚好覆盖整车顶部的投影范围，不会超出车身宽度太多，避免在狭窄空间通行时光伏板边缘发生刮碰。所有部件的安装位置都预留了足够的调整间隙，比如转向轮的转向角度预留了左右各35度的活动空间，不会在打满方向时与车架、支架发生运动干涉；后轮与驱动轴的连接位置预留了轴承安装位，保证转动过程中没有卡滞，同时轮组与车架底部的间隙足够，即使在不太平整的碎石路面行驶，也不会出现轮组剐蹭车架的问题。车架底部的框架采用齐平设计，没有突出的部件，方便在需要的时候加装底板或者储物箱体，拓展使用场景。

　　在结构细节的处理上，光伏板支架与车架的连接位置都设置了加强筋，因为光伏板本身有一定重量，车辆行驶过程中的颠簸会对连接点产生反复的冲击载荷，加强结构可以避免长期使用后连接点出现开裂。轮组采用小直径的实心轮，不需要充气，避免了爆胎的维护问题，适合在园区硬化路面长期使用。整车的布线全部沿着车架型材的内侧布置，不会外露杂乱的线路，既美观也能避免线路被剐蹭损坏。
