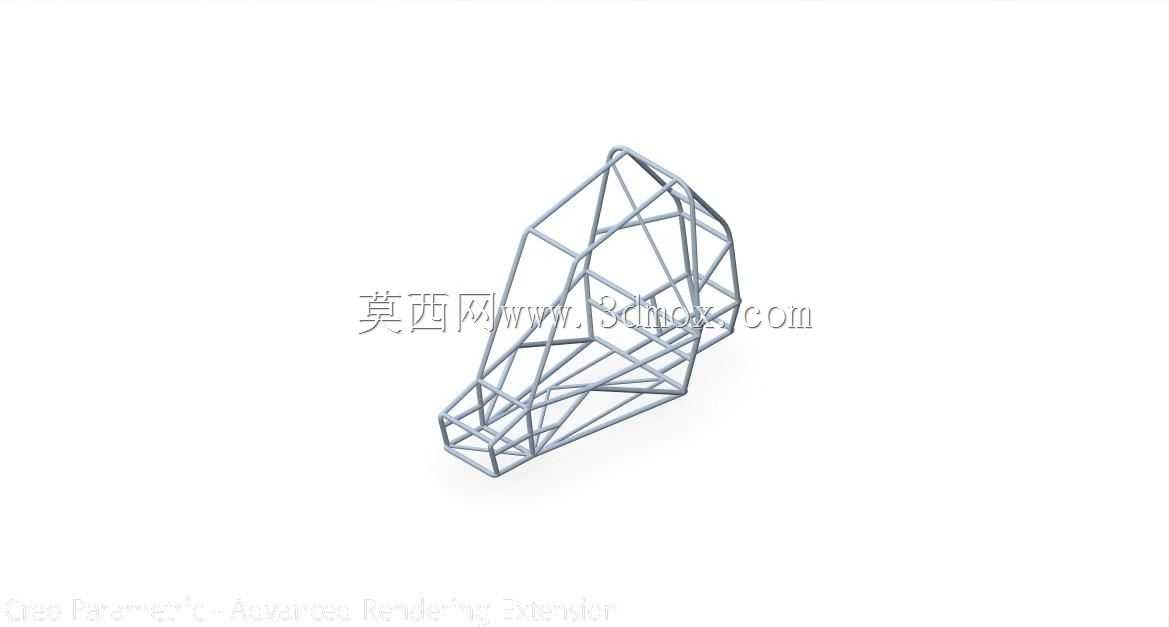

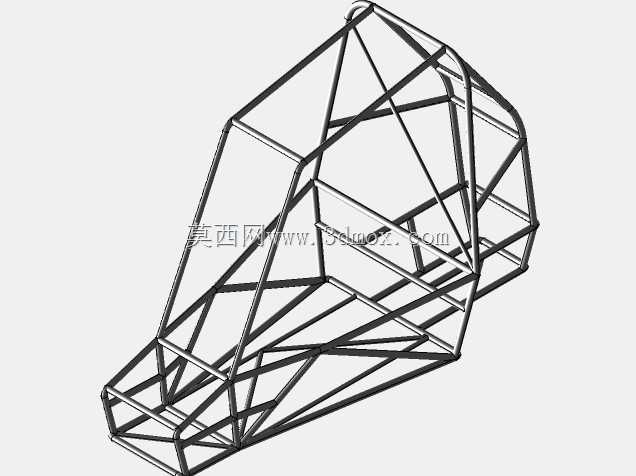

巴哈赛车底盘防滚笼空间框架结构

　　这套空间管架结构是巴哈越野赛事用车的核心承载基体，整体采用冷拔无缝钢管拼接成型，所有杆件的交汇节点均采用相贯线切口配合满焊工艺处理，从根源上避免应力集中导致的焊缝开裂问题，完全适配非铺装路面高速行驶、飞坡跌落、侧向碰撞等极端工况的载荷要求。从实际赛事应用场景来看，这类管架结构需要同时承担多重功能：首先是为车手提供全包裹的生存防护空间，防滚笼的顶部横梁、侧边防撞斜撑、前部溃缩吸能段的杆件角度与管径选择，都经过多轮碰撞仿真验证，当车辆发生翻滚、侧面撞击障碍物时，框架变形量会被严格控制在安全阈值内，不会侵入车手的乘坐生存空间；其次是作为整车所有部件的安装基体，发动机固定吊耳、悬架摆臂安装座、转向机构固定位、座椅安装点、燃油箱固定位、

　　电池组安装支架都直接焊接在管架对应的预设点位上，不需要额外搭建副车架，大幅降低整车整备质量。设计过程中优先遵循载荷路径最短原则，从车轮接地点传来的冲击载荷，会通过悬架安装座直接传递到主纵梁与斜向支撑构成的三角稳定结构，分散到整个框架的各个杆件上，避免单根杆件承受过大载荷出现失稳变形。前部的管段特意做了分级溃缩设计，最前端的小管径杆件在正面碰撞时会率先发生褶皱变形吸收冲击能量，向后传递到驾驶舱周边的杆件则采用更大管径、更厚管壁的材料，保证驾驶舱区域的结构刚性。从安装边界来看，框架前部预留的发动机安装位适配单缸立式汽油机的三点固定布局，安装孔位的同轴度公差控制在0.2mm以内，避免发动机运行时的振动传递到车架引发共振；

　　中部的驾驶舱区域宽度按照赛事规则要求预留了足够的安全带安装点位，防滚架顶部的横梁距离座椅座垫的垂直高度满足头盔佩戴后的安全间隙要求，侧边防撞杆的高度刚好对应车手躯干侧面位置，发生侧面撞击时能第一时间承接冲击载荷；后部的框架结构预留了后悬架摇臂、减震器的安装空间，减震器上安装点的角度经过反复调校，匹配减震器的工作行程，避免减震器压缩到极限时与管架发生运动干涉。框架底部的两根主纵梁是整个结构的核心承载梁，纵向贯穿整车前后，所有横向支撑、斜向支撑都与主纵梁可靠连接，底部还预留了底盘护板的安装孔位，可以加装5mm厚的铝合金护板，阻挡越野行驶时飞溅的石块撞击车架底部的管线与部件。不同于普通乘用车的承载式车身结构，

　　这种空间管架结构没有成型的覆盖件承载，所有的结构强度都来自钢管本身的强度与合理的桁架布局，设计时每一根杆件的角度都不是随意设置的：斜向支撑的角度尽量控制在30度到60度之间，最大化发挥管材的轴向承载能力，避免杆件承受过大的弯曲载荷；相邻节点之间的杆件长度控制在合理范围，减少长杆件受压时的失稳风险，部分跨度较大的杆件中间会增加小的支撑筋，提升结构的固有频率，避免车辆行驶在颠簸路面时车架产生低频共振。在实际装配场景中，这套框架可以先通过三维模型完成所有管件的相贯线切口编程，直接用激光切管机加工出每根杆件的端头切口，不需要现场手工修磨，装配时只需要按照定位工装拼接即可，焊接完成后的整体尺寸误差可以控制在1mm以内，保证后续所有安装部件的位置精度。另外框架上还预留了全车线束的固定卡扣安装点、制动管路的走位固定位，所有管线都沿着管架内侧布置，避免越野行驶时被外物刮蹭损坏；前部的防撞结构段还预留了前拖车钩的安装位，后部也对应设置了后拖车点，满足赛事救援的拖拽强度要求。
