双轮自平衡移动机器人结构设计方案

　　这款双轮自平衡移动平台的结构设计，核心围绕小空间内的动态稳定运行需求展开，区别于传统四轮移动平台的差速转向逻辑，其依靠两轮同轴布置的结构，可实现原地零半径转向，在狭窄的实验室通道、仓储分拣巷道、室内巡检场景中具备极强的通行适配性，能够完成普通轮式载具无法实现的小范围位姿调整。从实际用途来看，该结构可作为二次开发的基础载体，搭载不同功能模块后可适配教学实验、环境巡检、轻型物料转运等多种场景，尤其适合控制算法验证场景，可直接用于PID控制算法的实物调试，帮助开发者快速验证姿态解算、电机闭环控制的实际效果。

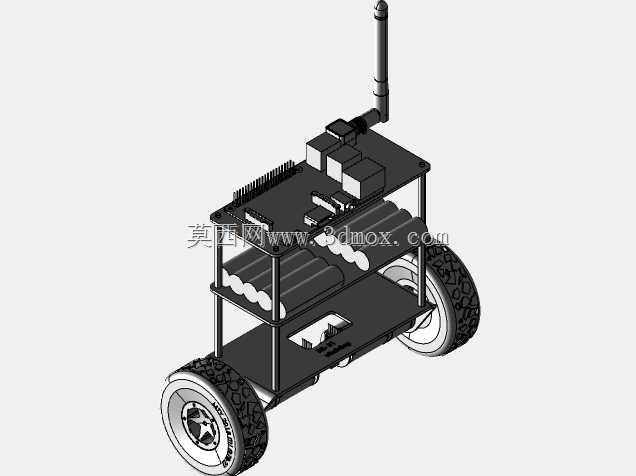

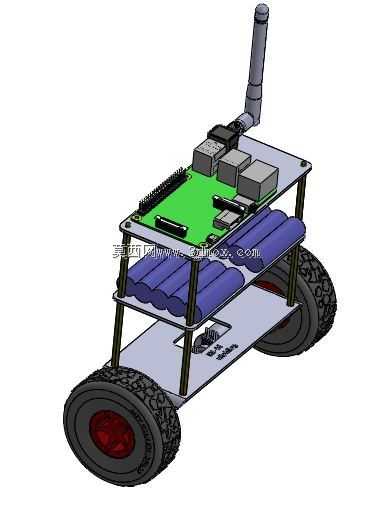

　　在功能特性设计上，整体采用分层堆叠的框架式结构，底层为动力安装层，直接固定两个驱动轮的安装支座，轮组选用大纹路橡胶轮胎，可在平整的室内地坪、短绒地毯等常见室内地面提供足够的抓地力，避免平衡调整过程中出现轮面打滑导致的姿态失稳；轮组内侧预留了电机安装位，可适配直流减速电机或伺服轮毂电机，安装孔位采用长圆孔设计，可兼容不同安装尺寸的动力单元，同时方便调整传动张紧度。中间层为能源安装层，采用多节圆柱型电池并排布置的结构，电池组通过扎带与层板固定，安装位置尽量靠近整机重心的竖直轴线，降低平衡调整过程中的转动惯量，减少动力单元的输出负载，电池层与上下层之间采用铜柱支撑，既保证了结构连接强度，也留出了足够的走线空间，避免线束在层间挤压磨损。顶层为功能拓展层，预留了通用控制板的安装孔位，可直接固定开源控制板、驱动模块、通讯天线等元器件，天线竖直布置在层板后侧，避免金属结构件对无线通讯信号造成屏蔽，顶层板边缘预留了多个M3规格的拓展安装孔，可根据使用需求加装传感器支架、小型载物台、摄像头模组等拓展部件，无需对主体结构进行二次打孔修改。

　　设计思路上，整体结构优先保证重心位置的合理性，所有较重的元器件均布置在两轮轴线的竖直平面附近，从机械结构层面降低平衡控制的难度，减少算法调试的工作量；层板选用轻质铝合金板材加工，在保证结构刚性的前提下尽可能降低整机自重，提升续航表现与动态响应速度。支撑铜柱的长度经过匹配计算，既保证各层之间有足够的安装空间容纳元器件、预留散热间隙，也避免整机重心过高导致的稳定裕度下降。外形尺寸方面，整机宽度与轮组外侧宽度保持一致，长度控制在两轮直径的1.2倍范围内，高度根据搭载的元器件类型可通过更换不同长度的支撑铜柱进行调整，常规配置下整机高度不超过轮组直径的1.5倍，可保证在30度以内的坡面稳定停靠，不会出现静态翻倒。安装边界上，轮组与层板边缘预留了不小于10mm的安全间隙，避免转向过程中轮胎与层板、线束发生摩擦干涉；底层板下方预留了足够的离地间隙，可顺利通过室内地面常见的线缆、门槛条等小型障碍物，不会出现底盘剐蹭。

　　在结构细节处理上，所有层板的棱角均做了倒圆角处理，避免调试过程中划伤操作人员；走线位置预留了专用的过线孔，孔边做了光滑倒角处理，防止线束绝缘层被板材切口割破造成短路。电池安装位设计了可拆卸的固定压条，方便后期更换电池组，无需拆解整机层间结构。顶层的通讯模块安装位做了抬高处理，保证天线底部高于板上其他元器件，减少信号遮挡。整个结构的连接紧固件均选用标准内六角螺丝，拆装维护时仅需常规内六角扳手即可完成全部操作，无需特殊工具，适合实验室、创客空间等场景下的频繁改装调试。
