轨道交通设备用可调式支撑固定支架结构设计

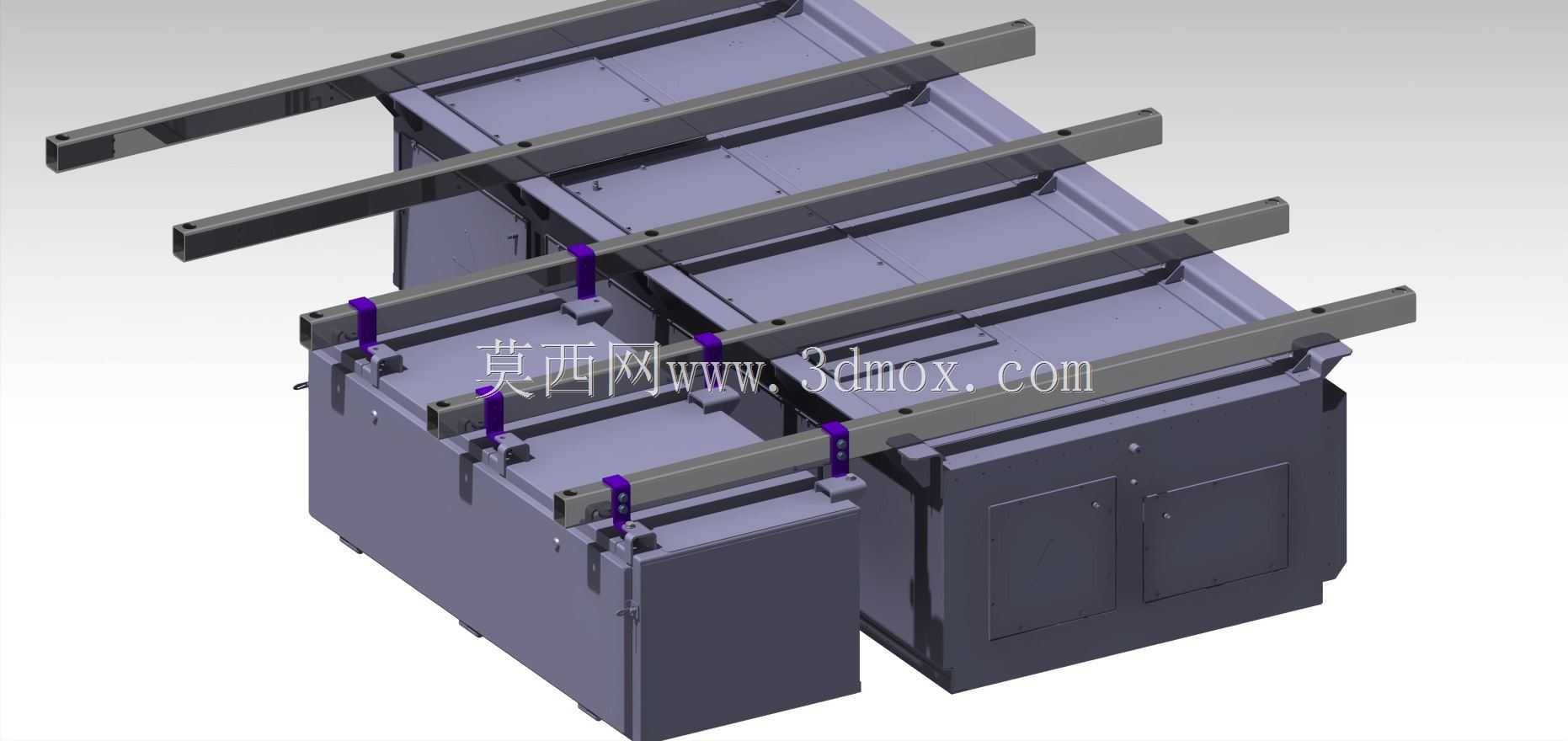

　　在轨道交通车载柜体、设备舱内部件的安装场景中，这类支撑支架承担着型材与柜体面板之间的连接承重作用，日常运行中需要承受车辆启停、过弯带来的交变载荷，同时还要抵消线路运行带来的持续振动，避免连接部位出现松动、形变甚至断裂的问题。不同于普通民用设备的固定件，轨交领域的支撑件对冗余负载能力有明确要求，不能仅按额定静载荷做结构计算，必须预留足够的安全系数，才能应对复杂的工况波动。

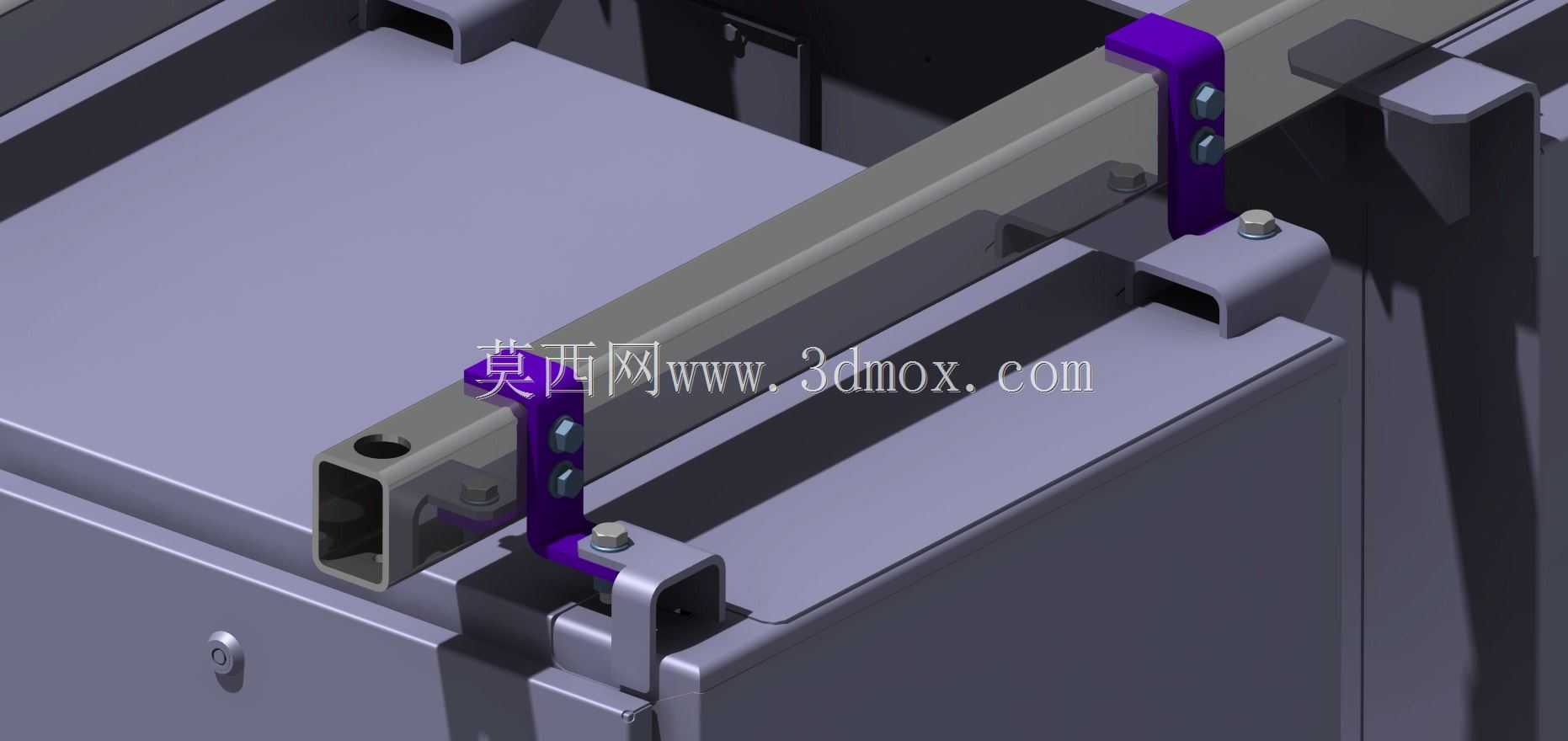

　　从结构设计逻辑来看，这款支架采用分体式组合结构，紫色的立式支撑件作为核心传力构件，上端通过螺栓与横向布置的矩形空心型材锁紧，下端通过折弯成型的金属固定座与柜体安装面连接，固定座上预留的长圆孔可以适配一定范围内的安装位置偏差，降低现场装配时的对位难度。立式支撑件上的螺栓孔采用上下排布的双孔设计，相比单孔固定能有效限制型材的转动自由度，避免长期振动下连接部位出现偏转松脱。下端固定座的折弯边做了圆角过渡处理，避免应力集中在折弯线位置，同时固定座与支撑件之间也采用螺栓连接而非满焊固定，一方面可以在装配时微调支撑高度，适配不同规格型材的安装高度差，另一方面也方便后期维护时单独更换损坏的构件，不需要整体切割拆除。

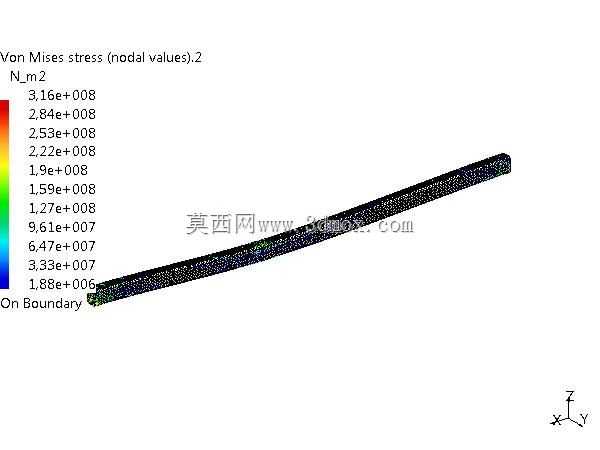

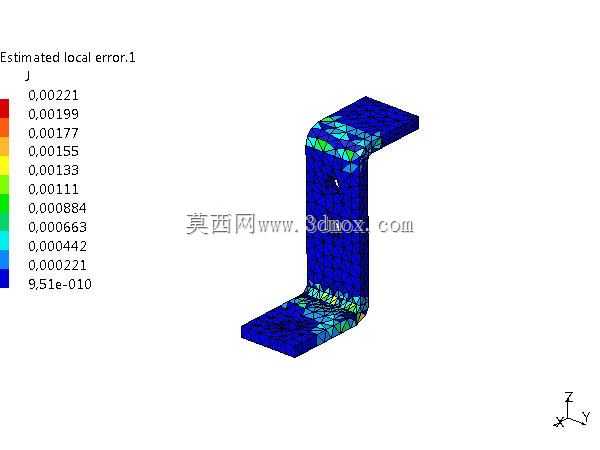

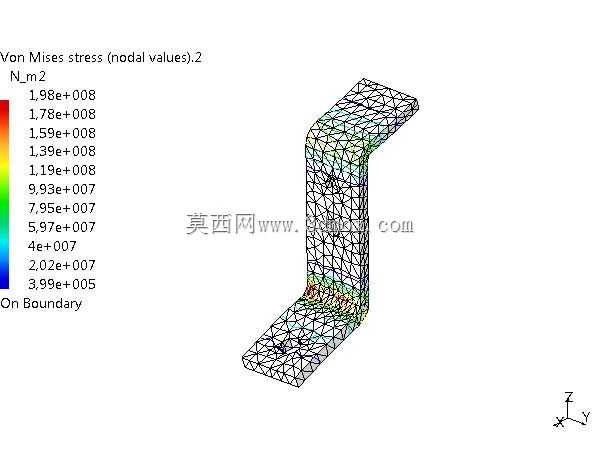

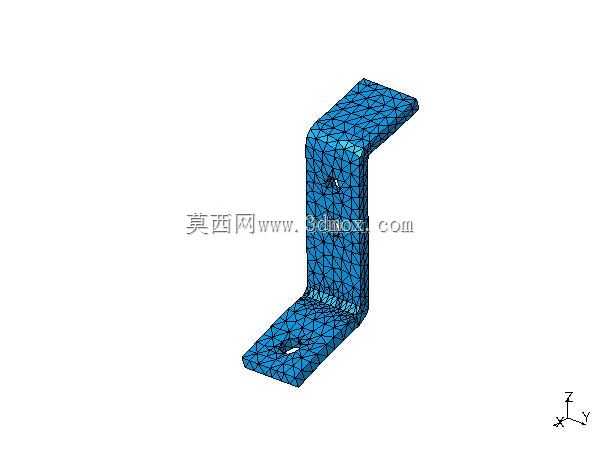

　　设计过程中首先要明确安装边界条件：横向承载的矩形型材为标准40系列空心方管，壁厚2mm，安装时型材底部距离柜体面板的垂直高度为65mm，固定座在柜体面板上的安装孔中心距为32mm，单个支架的额定静负载要求不低于80kg，按照3倍冗余负载的校核标准，需要承受240kg的垂直静载荷不发生塑性形变。选材上采用常用的Q235冷轧钢板做表面喷塑处理，立式支撑件厚度为4mm，下端固定座厚度为3mm，既保证足够的结构强度，也不会过度增加构件自重。在受力校核环节，重点对立式支撑件的根部弯矩、螺栓的剪切强度、固定座折弯处的抗拉强度做了逐一验算：当施加3倍额定负载时，立式支撑件根部的最大应力为127MPa，远低于Q235材料的屈服强度，螺栓选用8.8级M6内六角螺栓，双螺栓排布下的总抗剪切力完全满足负载要求，固定座折弯处的形变位移量控制在0.2mm以内，不会出现可见的结构变形。

　　实际装配流程中，首先将下端固定座通过螺栓预装在柜体面板的预留安装位上，不需要完全锁紧，之后将立式支撑件与横向方管通过螺栓预固定，再将整体组件落位到固定座上，调整方管的水平度以及整体安装位置后，依次锁紧所有连接螺栓即可完成安装。这种装配方式不需要复杂的专用工装，普通装配工人借助常规内六角扳手就能完成作业，单组支架的装配时间不超过3分钟，能有效提升批量生产时的装配效率。相比传统的焊接式支撑结构，这种螺栓连接的分体支架在后期维护时优势明显，如果某个构件出现锈蚀或者损坏，只需要拆除对应位置的螺栓就能更换配件，不需要动用焊接设备，也不会对周边的柜体涂层、线缆造成灼伤损坏。

　　从实际使用场景的适配性来看，这款支架不仅可以用于轨道交通柜体内部的型材支撑，也可以通用在各类工业控制柜、设备机架的型材加固场景中，只要安装尺寸匹配，都可以直接选用。设计时特意没有做特殊的异型结构，所有的板材折弯、孔位加工都可以通过常规的钣金工艺完成，不需要开专用模具，小批量生产时也能控制加工成本。表面喷塑处理的涂层厚度控制在60-80μm，能满足常规室内设备的防腐蚀要求，如果是用于户外或者高湿高盐雾的场景，只需要更换表面处理工艺为热浸锌或者达克罗，不需要调整主体结构尺寸就能适配。在振动工况的适配优化上，所有的连接螺栓都预留了加装防松垫圈的空间，装配时搭配弹垫或者螺纹防松胶，就能满足长期振动环境下的连接可靠性要求，避免螺栓松脱带来的设备故障。
