BRAMAC Classic混凝土屋面瓦结构设计

　　在民用住宅、小型公共建筑的坡屋面施工场景中，混凝土屋面瓦是兼顾防水性能、结构强度与使用寿命的常用覆面构件，本次呈现的BRAMAC Classic款混凝土瓦，是针对中欧地区常见的30-45度坡屋面工况优化的成熟瓦型，在实际工程中承担屋面雨水导排、屋面结构防护、建筑外立面装饰的多重作用。从功能特性来看，这款瓦采用横向搭接+纵向扣合的双重密封结构，瓦体侧面设置连续的弧形搭接肋，相邻瓦片横向铺设时，肋条会嵌入相邻瓦的对应凹槽内，形成第一道挡水结构，避免雨水在横向拼缝处出现倒灌；瓦体上下端设置阶梯状的扣合边，纵向铺设时上下瓦的扣合边完全咬合，配合屋面挂瓦条的支撑，可在暴雨天气下让雨水顺着瓦面的弧形导水槽快速流向檐口，不会出现渗漏水问题。

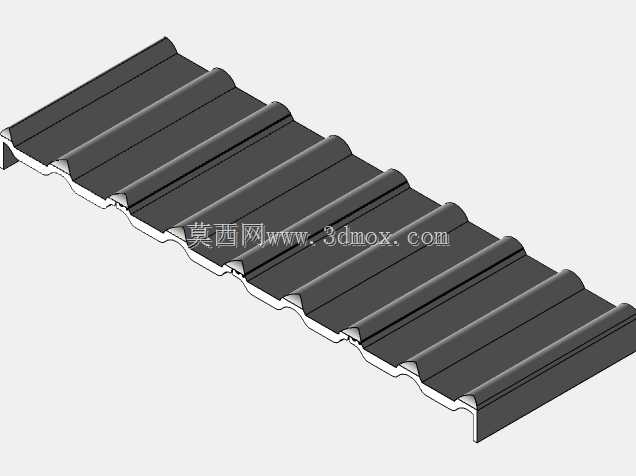

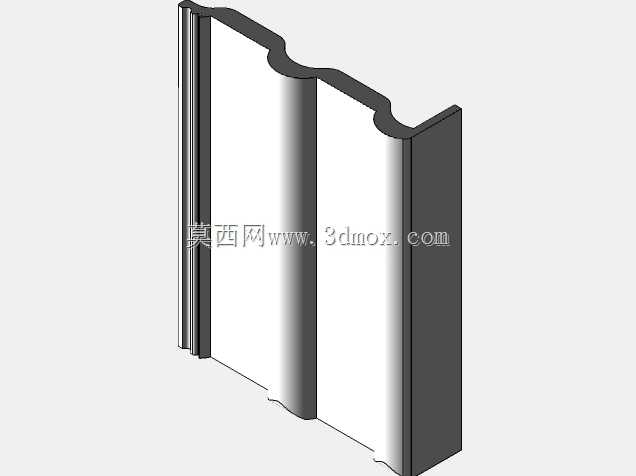

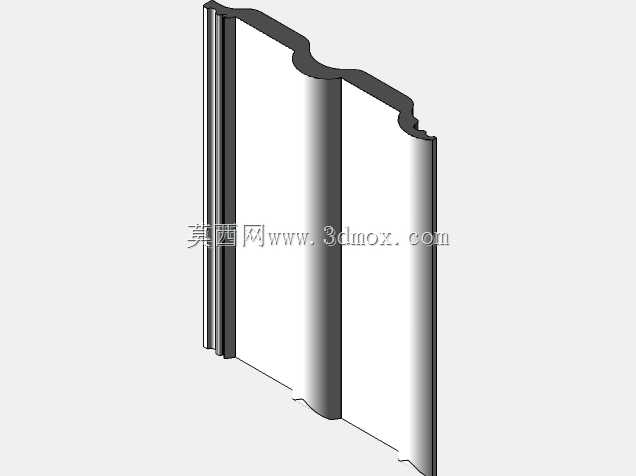

　　瓦体主体采用高密度混凝土压制而成，表面做了哑光炭灰色的耐磨处理，可长期抵御紫外线照射、酸雨侵蚀以及冬季冻融循环的破坏，正常施工条件下使用寿命可与建筑主体结构匹配，无需频繁更换维护。从设计思路层面，这款瓦的建模过程完全遵循实物的工程尺寸逻辑，首先确定单片瓦的有效覆盖宽度，也就是横向搭接完成后实际遮挡屋面的宽度，再根据坡屋面的常用挂瓦条间距确定纵向有效覆盖长度，建模时先绘制瓦体的基础截面轮廓，沿着瓦的长度方向做拉伸生成基础基体，再通过扫掠命令生成表面的多道弧形导水肋，导水肋的弧度经过反复调整，既保证雨水流动时不会在肋根处形成积水残留，也避免肋高过高导致瓦体整体重量过大，增加屋面承重负担。瓦体的搭接边做了细微的拔模角度处理，

　　既方便实际生产时的模具脱模，也能让现场施工时的瓦片拼接更顺畅，不会出现卡滞问题。关于外形尺寸与安装边界，单片瓦的总宽度略大于有效覆盖宽度，多出的部分就是横向搭接的重叠区域，总长度同样大于纵向有效覆盖长度，上下搭接的重叠量经过工程验证，可抵御当地常见的大风天气下的雨水倒灌，不会因为搭接量不足导致风把瓦边掀起出现渗漏。安装时需要配合截面尺寸匹配的木质或金属挂瓦条，挂瓦条的水平间距必须和瓦的纵向有效覆盖长度完全一致，否则会出现上下瓦扣合不到位的问题；挂瓦条需要固定在屋面的顺水条上，顺水条垂直于檐口布置，将瓦面传导下来的荷载均匀传递到屋面结构层上。瓦体的重量经过严格控制，每平米屋面铺设完成后的总荷载在普通住宅屋面的承重设计允许范围内，

　　不需要额外对屋面结构做加固处理，适配绝大多数新建坡屋面以及旧屋面翻新的工况。建模过程中对瓦体的所有棱角都做了小圆角处理，既还原了实际混凝土瓦生产时的工艺特征，也避免尖锐棱角在运输、施工过程中出现崩边破损的问题；瓦体背面设置了两道凸起的挂耳，安装时挂耳直接卡在挂瓦条上，不需要额外的钉子固定即可保证瓦片不会下滑，在大风区域施工时可在挂耳处增加不锈钢钉做辅助固定，进一步提升屋面的整体抗风性能。这款瓦的导水槽深度经过优化，即使在落叶堆积的情况下，也能保证雨水有足够的流通截面，不会因为落叶堵塞导水槽导致屋面积水渗漏，日常维护只需要每年清理一次檐口处的落叶即可，维护成本极低。瓦体表面的哑光质感不会在晴天产生强烈的反光，避免对周边建筑造成光污染，炭灰色的配色适配绝大多数建筑的外立面风格，无论是乡村自建住宅、城市别墅还是小型公共建筑的坡屋面，都能获得协调统一的视觉效果。建模时还原了瓦体所有的细节特征，包括搭接边的细微倒角、导水肋的弧度变化、背面挂耳的结构尺寸，可直接用于屋面施工方案的效果展示、挂瓦排布的工程量统计以及施工节点的模拟演示，帮助结构设计人员提前预判安装过程中可能出现的拼缝错位、荷载超限等问题，优化屋面施工的整体方案。
