AK-47款燃气管路安全锁具结构设计

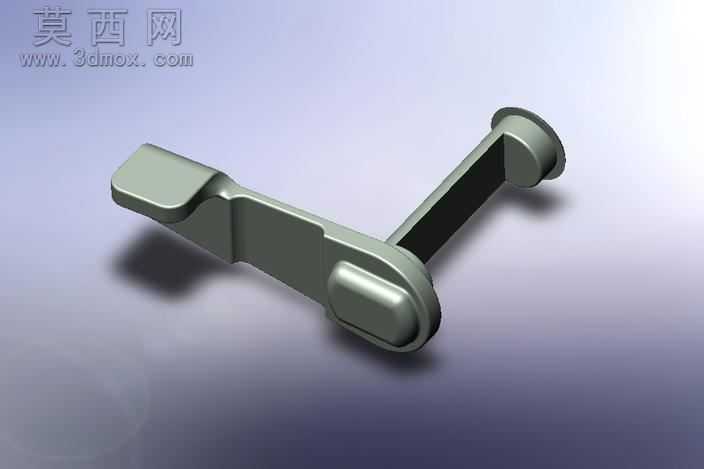

本作品为仿AK-47造型的燃气管锁三维设计，建模阶段采用SolidWorks完成全参数化特征构建，首先基于燃气管路锁的核心功能需求，拆解为扳动操作端、连接臂、锁合端三个核心功能模块，先绘制各模块的二维草绘轮廓，对操作端的握持曲面做多次样条曲线调整，还原仿枪械造型的流畅握持弧度，同时兼顾手动扳动时的人机工程学角度，避免操作时出现硌手、施力不便的问题。建模过程中对所有棱边做统一的圆角特征处理，按照功能分区设置不同圆角半径：操作端与手指接触的边缘采用R2.5mm的大圆角，保证握持触感柔和；连接臂与两端结构的衔接处采用R1.2mm的过渡圆角，避免应力集中导致的结构断裂风险；锁合端与燃气管接触的内环面做微小倒角处理，防止安装时刮伤燃气管外壁的防腐层。材质渲染阶段采用哑光枪灰色金属材质，调整金属粗糙度参数为0.35，反射强度设置为0.2，模拟锌合金压铸成型后的喷砂氧化表面质感，对操作端的按压凸起区域做轻微的高光强化处理，突出结构的层次感，背景采用渐变浅灰环境光，搭配柔和的底部投影，完整呈现锁具的立体形态与结构细节。结构设计上，锁合端采用环形抱合结构，适配常规家用燃气管的外径尺寸，连接臂做等强度截面设计，在保证扳动时结构刚性的前提下，去除非受力区域的多余材料，降低整体重量与材料成本；操作端的扳动角度设置为0-90度的转动行程，内部预留锁舌的安装空间，可配合标准弹子锁芯实现锁止功能，锁止状态下抱合环完全收紧，无法随意挪动燃气管接头位置，避免非专业人员误操作引发燃气泄漏风险。设计过程中对关键配合尺寸做了公差预留，锁合环的开合间隙设置为0.8mm，保证安装时可快速卡入燃气管，锁止后无松动旷量；整体结构无复杂异形曲面，所有特征均可通过压铸、冲压等常规五金加工工艺实现，无需特殊开模成本，兼顾了造型辨识度与实用功能性，既满足燃气管路的安全锁止需求，又通过特色造型提升了产品的外观辨识度。
