AK47步枪后方瞄准视线块结构设计

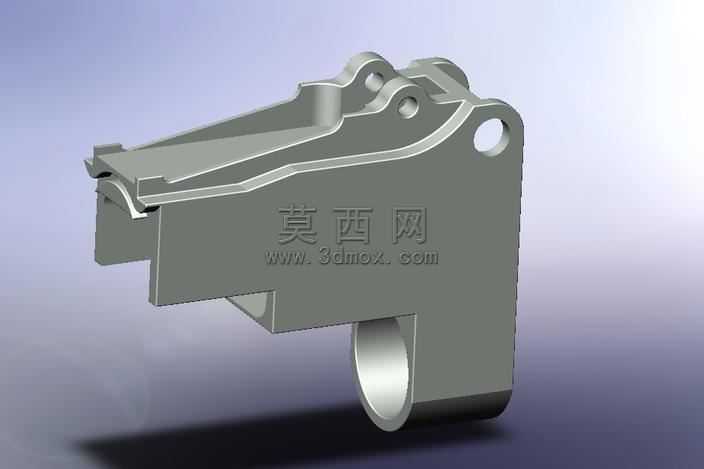

本作品为AK47自动步枪后方瞄准视线块的精确尺寸三维建模成果，建模过程严格遵循枪械零部件的真实尺寸公差要求，采用SolidWorks软件完成全参数化特征构建，确保每一处结构尺寸都与实物零件保持一致。建模阶段首先梳理零件的功能逻辑：该零件作为枪械瞄准系统的基座构件，需要承担照门安装、机匣上部定位、与相邻枪械部件配合限位的核心作用，因此首先绘制零件的主视基准草图，通过拉伸凸台命令构建零件的主体基体，针对零件上部的铰接孔位，采用异形孔向导命令完成高精度孔特征创建，保证孔位的同轴度公差符合装配要求。针对零件侧面的标识区域，采用包覆特征完成表面文字的浮雕效果构建，还原实物零件的表面标识细节；零件下部的圆筒状轴孔结构，通过旋转凸台命令与主体结构进行布尔合并，同时对轴孔内壁添加0.2mm的倒角特征，模拟真实机加工的工艺倒角，避免装配过程中出现锐边干涉。零件的边缘过渡区域全部采用圆角特征处理，根据不同位置的受力情况设置差异化圆角半径：受力较大的铰接部位设置R2圆角，外观边缘设置R0.8圆角，既还原真实零件的加工工艺特征，也避免三维模型出现应力集中的结构缺陷。材质渲染阶段采用哑光枪灰色金属材质，调整材质的粗糙度参数至0.6，金属度参数至0.85，添加轻微的表面磨砂纹理，模拟枪械零件经磷化处理后的真实表面质感；渲染场景采用渐变浅灰背景，添加45度角主光源与底部补光，清晰呈现零件的结构轮廓与表面光影过渡，同时在零件底部添加柔和的接触阴影，增强模型的空间立体感。整个建模过程完全遵循机械设计的参数化逻辑，所有特征均保留完整的建模历史，可根据实际装配需求快速调整尺寸参数，模型的结构完整性满足3D打印验证、数控加工编程、虚拟装配仿真等多场景的使用需求，零件的每一处卡扣、定位槽、安装孔位都经过干涉检查验证，确保与AK47配套零部件的装配关系完全匹配，不存在结构错位、尺寸偏差等问题，精准还原了该瞄准视线块作为枪械核心瞄准基座的结构特征与功能属性。
