轴用弹性橡胶辊联轴器结构设计

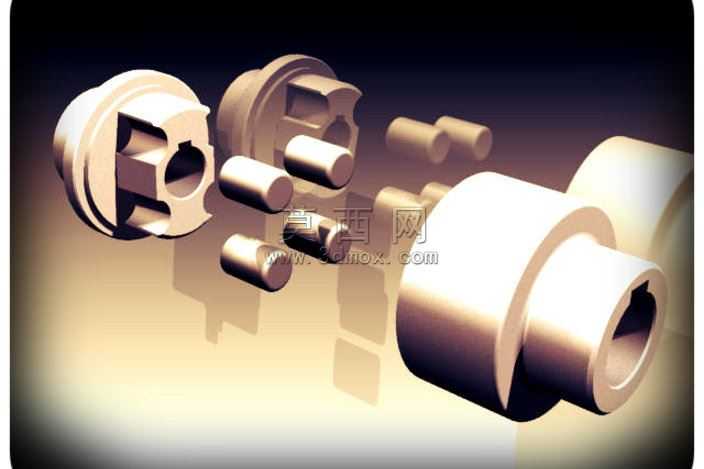

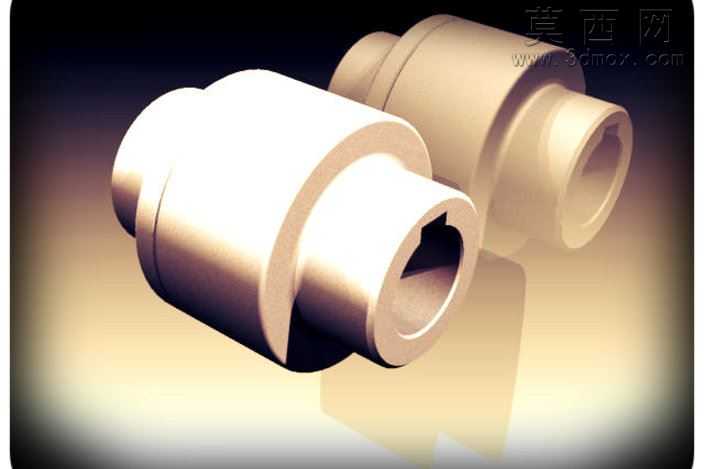

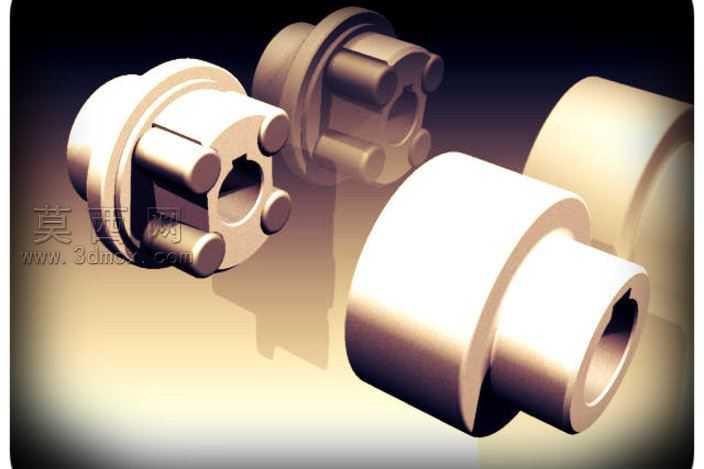

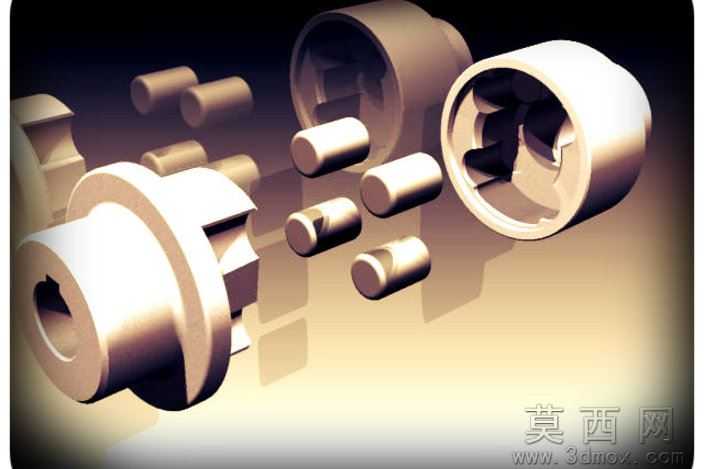

本作品为适配22mm与16mm直径轴、配套12mm直径橡胶辊的弹性联轴器结构三维建模成果，建模过程中优先采用参数化草图驱动特征的方式构建各零件，首先针对半联轴器主体，先绘制端面的异形卡口轮廓草图，通过拉伸凸台生成基体结构，再对轴孔部分做同轴度约束，添加键槽特征保证轴连接的周向固定，同时对卡口的啮合面做0.2mm的倒角处理，避免装配时出现应力集中的锐边结构。中间的圆柱弹性销零件采用回转特征生成，表面做哑光金属材质的粗糙度设置，模拟实际圆柱销的加工质感，橡胶辊配套的连接段则单独构建，外圆面赋予黑色哑光橡胶材质，设置适当的表面纹理参数还原橡胶件的视觉效果。整体装配过程中按照实际装配顺序添加配合约束，两半联轴器之间预留1.5mm的轴向间隙，弹性销与对应销孔之间采用间隙配合约束，保证联轴器工作时可以补偿一定的径向与角向偏移，同时添加了干涉检查步骤，验证各零件在极限偏移位置下不会出现结构干涉。渲染阶段采用三点布光方案，主光源从侧上方45度角打亮联轴器主体，突出金属零件的轮廓倒角与曲面反光，辅光源从另一侧补光消除暗部死黑，背景采用渐变深色调突出金属零件的质感，同时开启环境光遮蔽效果，让零件之间的装配缝隙呈现自然的阴影层次，清晰展现各零件的装配关系与结构细节。设计思路上针对小扭矩传动场景，采用弹性销加卡口啮合的组合结构，既可以通过卡口结构传递额定扭矩，又能通过弹性销的微量变形吸收传动过程中的振动冲击，适配橡胶辊这类需要缓冲减震的传动场景，整体结构零件数量少，加工工艺性好，半联轴器的卡口结构可以通过常规铣削加工完成，弹性销为标准件可直接采购，降低整体的生产制造成本，同时装配流程简单，不需要专用工装即可完成组装，后期维护更换易损件也十分便捷。
