手动旋转锁式简易离合器结构设计

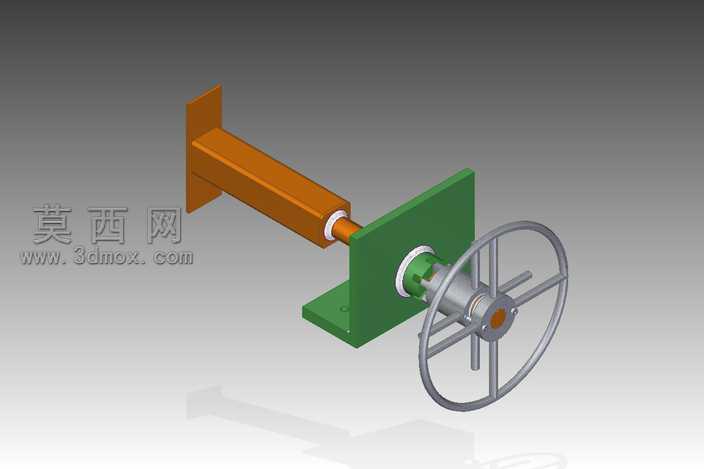

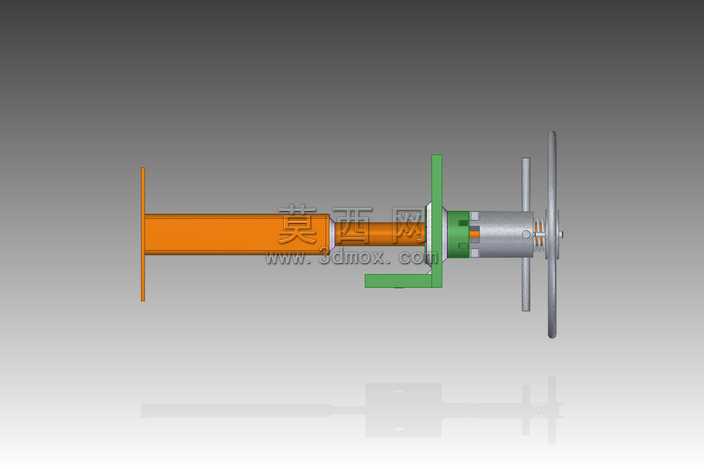

本作品为手动旋转锁式离合器的三维结构设计，采用三维建模软件完成全参数化建模，所有零件均按照机械设计规范进行尺寸约束与装配配合校验，整体装配无干涉，可直观展示手动离合器的动作逻辑与结构组成。建模过程中针对不同零件的功能特性赋予了对应材质表现：手轮部分采用哑光金属材质模拟铸铁手轮的磨砂质感，表面做了细微的粗糙纹理处理，还原实际铸件的视觉效果；安装支架与固定座采用深绿色涂装金属材质，模拟工业设备中机架的漆面效果，边缘做了轻微的倒角处理避免应力集中的同时提升视觉真实感；传动轴部分采用亮面镀铬金属材质，突出轴类零件的加工精度与金属光泽；滑动离合套部分做了分色处理，结合部位采用铜质衬套材质，清晰区分不同功能的零件结构。整体结构由固定安装支架、传动轴、滑动离合组件、旋转手轮、锁止机构几部分组成：L型安装支架作为承载基础，通过螺栓孔位实现整体机构的固定安装；传动轴贯穿支架安装孔位，一端连接外接传动部件，另一端与离合组件配合；旋转手轮固定在操作端，通过转动手轮带动内部的螺旋槽结构驱动离合套轴向移动，实现传动的接合与分离；旋转锁结构可在离合接合到位后自动锁止，避免传动过程中出现意外脱开的情况，分离时仅需反向转动手轮即可解锁并带动离合套回位。设计过程中充分考虑了手动操作的人机工程特性，手轮的轮辐尺寸与握持直径符合手动操作的施力习惯，锁止机构的行程经过反复校核，确保接合与分离动作顺畅无卡滞，所有配合面均预留了合理的装配间隙，符合机械加工的公差要求。渲染阶段采用了工业产品常用的渐变灰色背景，搭配柔和的侧上方打光，清晰突出各零件的结构轮廓与材质差异，整体视觉效果简洁专业，可用于机械结构教学、手动离合机构方案参考等场景，完整还原了简易手动旋转锁离合器的工作原理与结构细节。
