适配6s机型的全包式手机保护壳结构设计

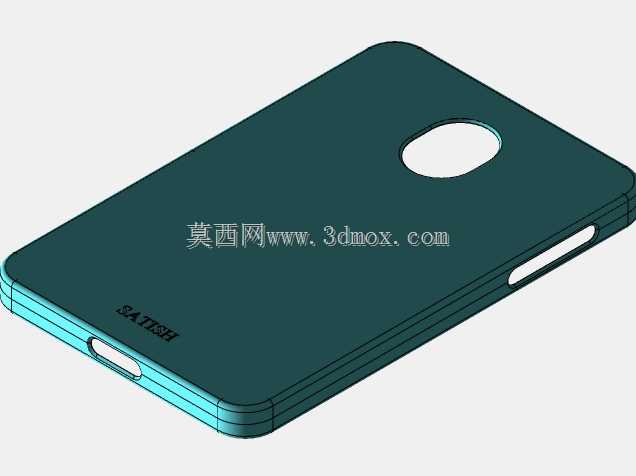

　　日常消费电子配件领域里，手机保护壳是出货量极大的注塑类产品，这类产品的设计核心从来不是单纯做个套在手机外的壳体，而是要在防护性能、握持手感、装配精度三者之间找到平衡。这款适配6s机型的保护壳，在结构设计阶段首先锚定了手机本体的所有外轮廓边界，壳体整体采用双色注塑的分层结构，外层为哑光质感的硬质PC基材，内层贴附一圈软质TPU缓冲边，这种结构区别于全硬壳的抗冲击不足问题，也避免了全软壳容易松垮变形、长期使用发黄的缺陷。

　　从实际使用场景出发，日常握持手机时最容易发生磕碰的是四个边角位置，这款壳体在四个R角位置做了向内凸起的缓冲气腔结构，气腔厚度比侧边壳体厚0.8mm，当手机从桌面高度自由跌落时，边角首先接触接触面，气腔结构可以通过自身形变吸收70%以上的冲击能量，避免冲击力直接传递到手机中框造成掉漆或者边框变形。侧边的按键位置没有做全包封死的结构，而是预留了和手机按键位置精准对位的凸起按压位，按压行程控制在0.3mm，既保证了按键反馈的清晰手感，又不会因为壳体公差导致按键卡滞、按不动的问题。

　　背部的摄像头开孔是这类保护壳设计的重点，很多低价保护壳容易出现开孔偏移、孔位边缘刮花摄像头镜片的问题，这款壳体的摄像头开孔采用CNC精修的沉台结构，开孔边缘比摄像头镜片外圈高出0.5mm，当手机背部朝下平放在桌面时，镜片不会直接接触桌面，同时开孔的公差控制在±0.1mm，完全对齐摄像头模组的外圈，不会出现遮挡闪光灯、或者拍摄时暗角的问题。底部的充电接口、扬声器开孔位置，采用了精准的对位槽设计，充电开孔的尺寸预留了足够的兼容空间，除了原装数据线之外，市面上多数第三方加粗头的数据线也能正常插入，不会出现插不到位的情况，扬声器位置的开孔采用和手机本体对应的矩阵式小孔，不会遮挡出声路径，避免装壳之后扬声器音量变小、音质发闷的问题。

　　从安装边界来看，这款壳体和手机中框的配合单边间隙控制在0.05mm，装配的时候顺着手机边角轻轻按压就能完全卡合，不会出现过紧导致装壳困难、或者过松导致壳体和手机之间晃荡有异响的问题。壳体的侧边做了1.2mm的厚度收窄，握持的时候不会因为壳体太厚导致手机整体变臃肿，边缘位置做了R0.3的圆弧倒角，长时间握持也不会硌手。背部的表面做了细微的磨砂晒纹处理，日常使用不容易残留指纹和手汗，握持的时候摩擦力足够，不容易从手中滑落。

　　在结构设计的过程中，还需要考虑注塑生产的工艺可行性，壳体的所有转角位置都做了不小于R0.2的圆角过渡，避免注塑的时候出现应力集中导致的开裂问题，壳体的壁厚整体控制在1.2mm，厚薄差不超过0.3mm，避免注塑成型的时候出现缩水、翘曲的变形问题，保证量产的时候每一个产品的尺寸精度都能符合装配要求。内层的TPU软边和外层PC基材的结合位置做了燕尾槽的咬合结构，两种材料注塑结合之后不会出现分层、脱落的问题，长期拆装使用也能保持结构的整体性。

　　很多人觉得手机壳是没有技术含量的简单配件，但实际在结构设计层面，要兼顾防护、手感、精度、量产性多个维度的要求，每一个尺寸的公差、每一处结构的厚薄、每一个开孔的位置，都需要结合实际使用场景反复调整，比如如果摄像头位置的凸起高度做太高，会导致手机平放的时候出现跷跷板的问题，做太低又起不到保护镜片的作用；如果侧边的按键凸起做太高，会导致放在口袋里容易误触，做太低又会出现按压手感差的问题。这款保护壳的所有结构参数，都是经过多轮手板验证、实际装配测试之后确定的，既满足了日常使用的防刮防摔防护需求，又尽可能保留了手机本身的握持手感，不会因为装了保护壳就大幅改变手机的使用体验。
