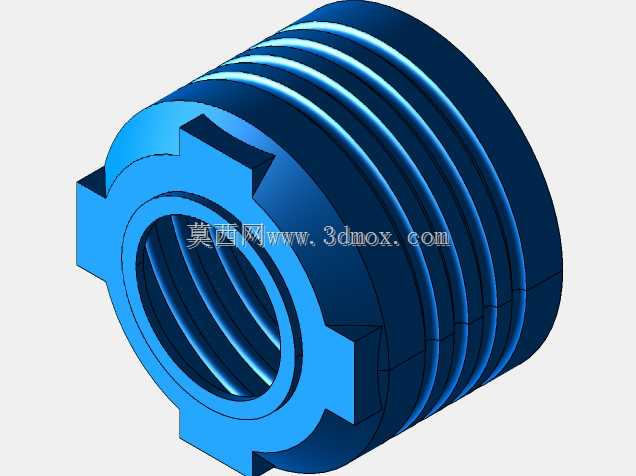

带外螺纹与卡接结构的水箱连接接头

　　这类带外螺纹与卡接结构的连接件，主要应用在小型储水设备的管路对接场景中，常见于家用净水装置、小型循环供水系统、桌面级水冷散热设备的水箱进出水端，承担管路衔接、密封防漏的核心作用，是小型流体储放单元与外部管路连通的必备结构件。从实际使用场景来看，该接头一端通过外螺纹结构与水箱箱体的预制内螺纹孔配合，拧紧后依靠螺纹副的挤压以及端面的密封面实现静密封，避免储水过程中出现渗漏；另一端的十字形卡接凸缘结构，是为了配合快速插拔的软管接头设计，安装时无需额外工具，将对应规格的软管推入后，卡接凸缘会嵌入软管接头的卡槽内，实现轴向定位，同时配合接头内部的密封圈完成管路端的动密封，既可以满足日常使用中的管路连接可靠性，也能在设备维护时快速拆装，

　　降低运维的操作难度。在设计思路上，首先要匹配水箱箱体的安装边界，接头的螺纹段长度需要严格对应水箱壁的厚度，预留足够的螺纹啮合长度，通常螺纹啮合牙数不低于5牙，保证连接强度能够承受管路内的水压，避免通水后出现接头脱出的问题；外螺纹采用标准管螺纹设计，牙型角为55度，螺纹的大径、中径、小径公差严格遵循通用管螺纹的公差要求，保证和市面上标准的内螺纹孔具备互换性，不需要额外定制配件就能完成装配。卡接端的十字凸缘结构，每个凸缘的宽度、突出高度都经过尺寸校核，既要保证卡接后有足够的抗拉脱力，能够承受0.3MPa以内的常规供水压力，也要避免凸缘尺寸过大导致软管接头装配困难，凸缘的边缘做了R0.5的圆角处理，防止装配时割伤软管内部的密封胶圈，

　　延长密封件的使用寿命。接头内部的流道采用等径设计，没有突然的截面变化，能够减少流体通过时的局部阻力，降低水流在接头位置产生的紊流和噪音，对于小型循环供水系统来说，流道的顺滑设计还能减少循环泵的负载，提升整个系统的运行效率。接头的整体外形为阶梯轴结构，靠近螺纹端的位置设计了六角形的拧动接触面，方便使用扳手或者手动拧紧操作，拧动面的厚度经过强度校核，在施加常规拧紧力矩的时候不会出现开裂或者变形的问题，因为这类接头多采用工程塑料注塑成型，材料本身的强度低于金属件，所以在拧动面和主体衔接的位置做了加厚的过渡圆角，避免应力集中导致的结构失效。安装边界方面，接头拧入水箱后，突出水箱外壁的长度需要控制在合理范围内，避免和周边的其他管路、

　　结构件产生干涉，卡接端的外径尺寸要匹配常用的软管内径规格，通常适配8mm到12mm内径的输水软管，能够覆盖绝大多数小型储水设备的管路尺寸需求。在密封设计上，螺纹端预留了密封件安装槽，可以放置橡胶平垫或者生料带辅助密封，即使螺纹加工存在微小的公差，也能通过密封件的填充实现可靠的防漏效果；卡接端的内部设计了环形的密封槽，装配O型密封圈后，软管插入时会挤压密封圈，实现径向密封，这种密封结构相比传统的喉箍紧固方式，装配效率更高，密封可靠性也更稳定，不会因为长期使用出现喉箍松动导致的渗漏问题。从结构强度的角度考虑，接头的壁厚设计均匀，符合注塑成型的工艺要求，避免出现壁厚不均导致的缩痕、气泡等成型缺陷，整个零件没有尖锐的棱角，所有过渡位置都做了圆角处理，既可以提升注塑生产时的熔体流动性，也能减少零件在使用过程中因为应力集中产生的开裂风险。实际选型时，需要根据水箱的工作压力、输送流体的类型选择对应的材料，如果是输送常温饮用水，需要采用符合食品接触标准的PP或者POM材料，如果是输送冷却液等工业流体，可以采用尼龙或者ABS材料，保证材料和输送介质的相容性，避免长期使用出现材料溶胀、强度下降的问题。
