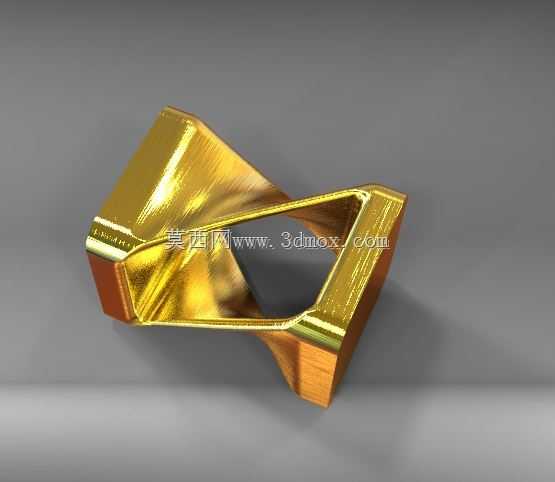

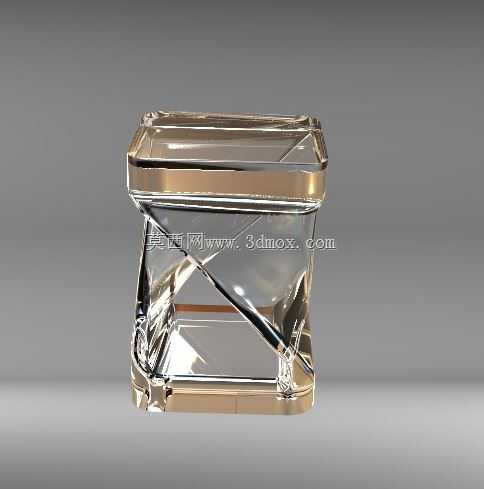

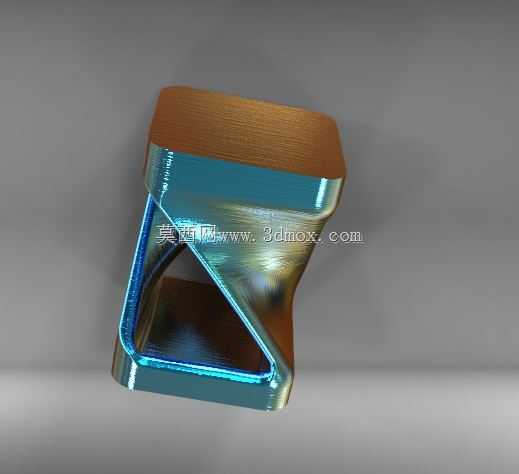

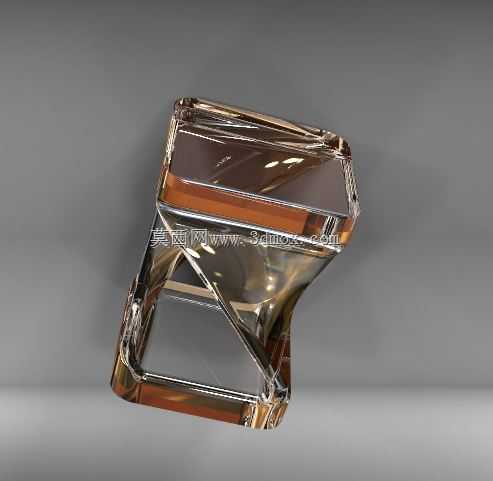

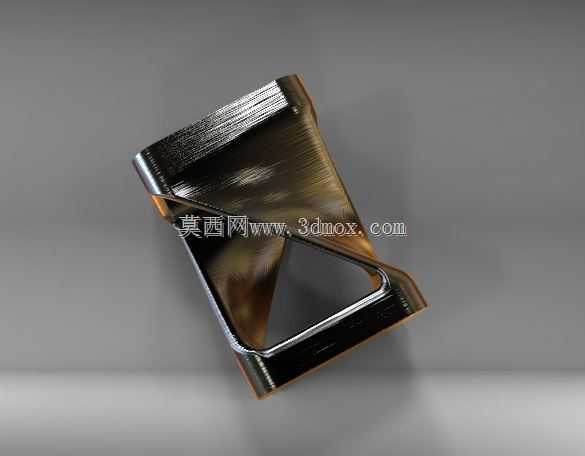

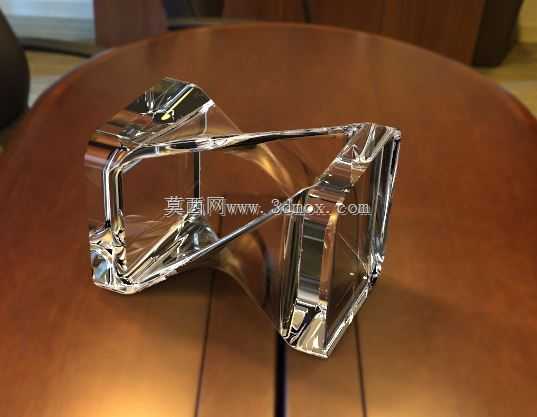

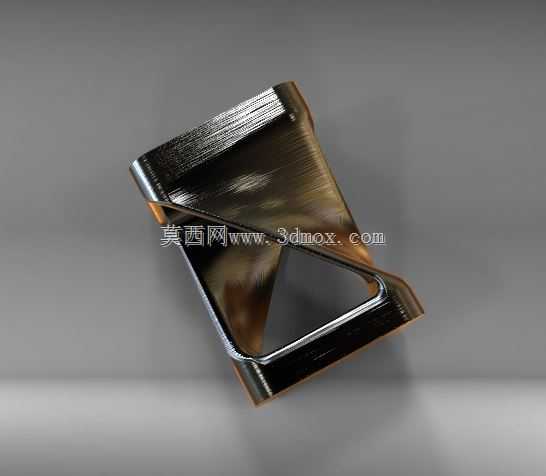

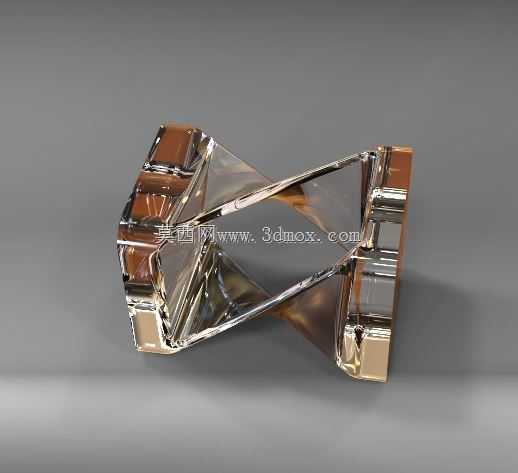

金属玻璃复合异形折叠支撑构件设计

　　这款异形折叠支撑构件的设计初衷，是填补小户型家居场景下多功能支撑件的选型空白，日常可作为客厅边几的支撑框架，也可翻转作为矮凳的承重结构，适配租房群体、loft小户型对家具一物多用的实际需求，也可应用在商业快闪店的临时展陈支撑场景，无需额外工具即可完成形态切换，适配不同的临时承载需求。从结构设计逻辑来看，构件主体采用6061铝合金一体弯折成型，弯折处做了R3圆角过渡处理，避免应力集中导致的金属疲劳断裂，表面做了拉丝阳极氧化处理，既保留金属本身的质感，也能提升日常使用中的抗刮擦、抗指纹性能，嵌入的高透钢化玻璃面板通过结构胶与铝框嵌合，玻璃边缘做了C1倒角，避免日常使用中的磕碰割手问题。

　　构件的整体外轮廓尺寸控制在320mm280mm45mm，折叠状态下的厚度仅为45mm，可直接塞入沙发底部、书架缝隙等狭小储物空间，展开作为支撑结构时，底部的四个接触点做了微凸的硅胶防滑垫设计，单块防滑垫的直径为12mm，厚度2mm，既可以避免金属框架直接刮花地板、瓷砖等地面饰面，也能提升支撑时的静摩擦力，避免承载重物时出现滑移问题。在承重边界的设计上，通过有限元仿真对铝框的弯折受力点做了拓扑优化，在壁厚仅1.5mm的前提下，静态承重可达到80kg，完全满足日常放置书籍、水杯、摆件，或是成年人临时落座的承重需求，不会出现框架形变、弯折处开裂的问题。设计过程中特意规避了多余的连接件结构，整个构件没有额外的螺丝、铰链等可拆卸零件，

　　依靠铝合金本身的材料弹性实现形态的卡合固定，切换形态时仅需按压侧边的弹性卡位即可完成操作，不存在小零件脱落、遗失导致构件失效的隐患，也降低了后期的维护成本。玻璃面板的嵌入位置做了下沉1.2mm的台阶设计，玻璃安装完成后与铝框表面完全齐平，没有凸起或凹陷的接缝，日常清洁时可以直接用抹布擦拭整个表面，不会出现接缝积灰的问题。构件的端板部分做了加厚处理，厚度达到3mm，是整个框架受力的核心传导部位，无论是作为桌类支撑还是凳类支撑，所有的竖向荷载都会通过端板均匀传导到整个铝框的弯折结构上，避免局部受力过大导致的结构变形。从实际安装适配的角度来说，这款构件不需要额外的安装固定工序，取出后展开卡位即可直接使用，不需要在墙面、地面做打孔固定，

　　也不需要搭配其他安装配件，对于没有安装经验的普通用户来说也可以直接上手使用，适配租房场景下不能破坏原有装修的使用限制。在细节处理上，铝框的所有外露边缘都做了去毛刺处理，经过三次抛光工序去除切割、弯折过程中产生的锐边，即使是徒手搬动、调整位置的时候也不会出现划伤手的问题。玻璃面板选用的是半钢化玻璃，相比普通玻璃的抗冲击性能提升2倍，即使出现意外破碎的情况也会形成钝角小颗粒，不会产生尖锐的碎块造成二次伤害，符合家居用品的安全设计标准。
