绞车系统用三滑轮导向承载结构

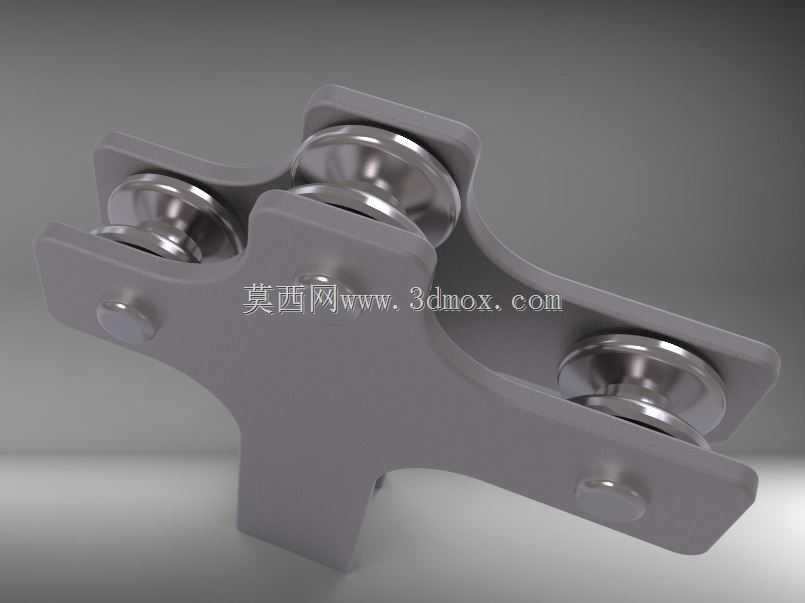

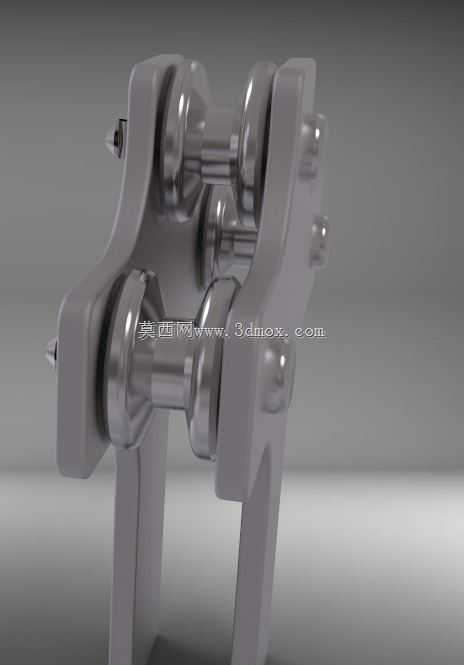

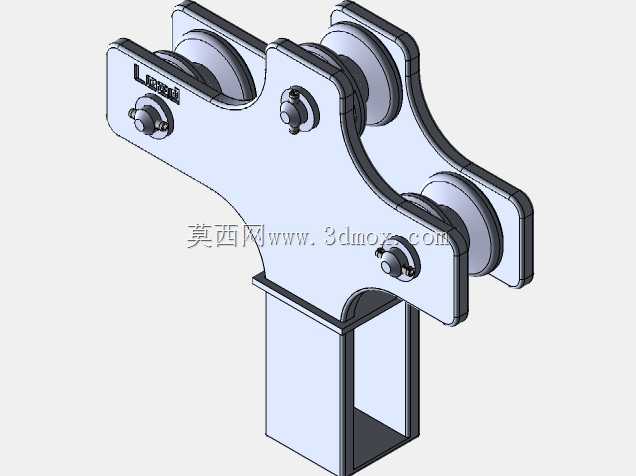

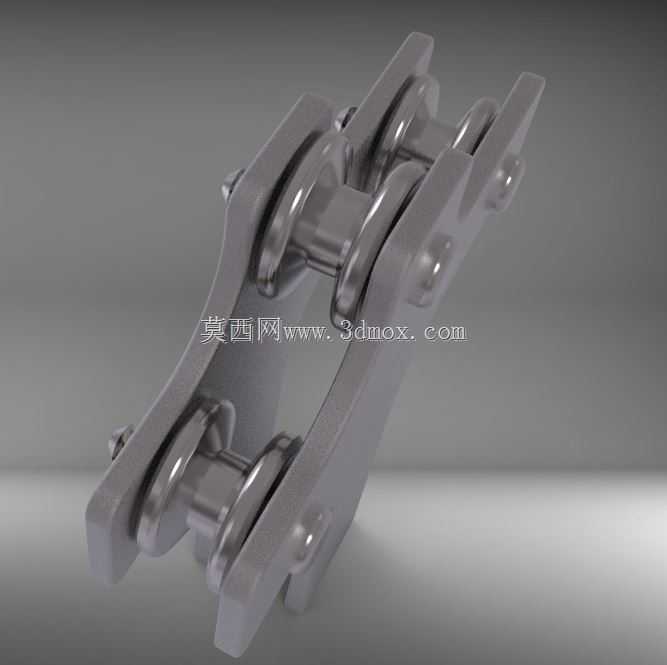

　　在起重牵引、户外救援、工程吊装以及小型索道输送场景中，绳索的走向约束与载荷传递始终是影响作业安全与效率的核心环节，这款三滑轮集成结构正是针对这类场景开发的导向承载部件。不同于常规单滑轮仅能实现单方向绳索转向的设计，该结构将三个金属槽轮集成在同一叉型安装基座上，可同时满足多段绳索的导向需求，尤其适配绞车收放绳过程中多路径绳索的排布约束，避免绳索在收放过程中出现跳绳、乱绳、偏磨等常见问题。从结构设计逻辑来看，基座采用整体式钢板折弯后机加工成型，三个滑轮的安装轴孔采用同轴度公差控制在0.02mm以内的镗孔加工，保证各滑轮转动时的轴线平行度，避免滑轮偏摆导致的绳索磨损加剧。每个滑轮的轮槽采用R角圆弧过渡设计，

　　槽宽适配常规直径6-12mm的钢丝绳或高强度纤维绳，轮槽表面做抛光处理，降低绳索与轮槽的滑动摩擦系数，同时轮缘处做倒角处理，防止绳索在偏角过大时被轮缘切割损伤。安装基座的三个伸出臂端分别设置销轴安装孔，既可以通过销轴将整个滑轮组件固定在绞车机架的预设安装位，也可以根据现场布线需求，选择不同的安装孔位调整组件的固定角度，适配不同走向的绳索排布需求。从安装边界来看，整个组件的横向最大安装跨度控制在180mm以内，纵向突出安装面的尺寸不超过90mm，不会占用绞车周边过多的安装空间，适配多数中小型绞车的机架安装空间预留标准，安装孔位采用通用的12mm直径销轴孔，可直接替换常规同规格单滑轮组件，无需对原有绞车机架做额外的打孔改造。

　　在实际使用过程中，三个滑轮分别承担不同的功能：靠近绞车卷筒侧的滑轮主要负责约束出绳角度，保证绳索始终以接近垂直于卷筒轴线的角度卷入卷筒，避免绳索在卷筒上排布不齐出现叠绳问题；中间位置的滑轮主要承担载荷传递，将绳索的张力均匀分散到基座结构上，避免单点受力过大导致基座变形；外侧的滑轮主要负责导向转向，可将绳索引导至作业所需的牵引方向，减少绳索转向处的弯折角度，降低绳索的弯折疲劳损耗。设计过程中针对基座的受力做了有限元校核，在额定载荷1.5t的工况下，基座最大应力出现在轴孔支撑位置，应力值远低于常用Q235钢材的屈服强度，安全系数达到3倍以上，可满足多数中小型牵引、吊装场景的载荷需求。滑轮内部采用自带密封的深沟球轴承，转动阻力小，

　　同时可阻挡户外场景下的灰尘、泥水进入轴承内部，延长组件的维护周期，适配野外作业、工程施工等复杂工况的使用需求。不同于分体式多滑轮组合需要分别设计安装支架的方案，这种集成式结构减少了安装时的对位调整工作量，整体装配后即可直接安装使用，降低了现场安装的调试难度，同时整体式基座的结构刚性比分体式支架更好，在承受冲击载荷时不易出现支架变形导致的滑轮卡滞问题。在绳索排布设计上，三个滑轮的槽面处于同一平面内，保证绳索在各滑轮之间过渡时不会出现侧向扭转，减少绳索的扭结损伤，延长绳索的使用寿命，这一点在长时间连续收放绳的绞车作业场景中尤为重要，可有效降低绳索因扭结、偏磨导致的断裂风险。
