桌面式台顶尖磨加工设备结构设计

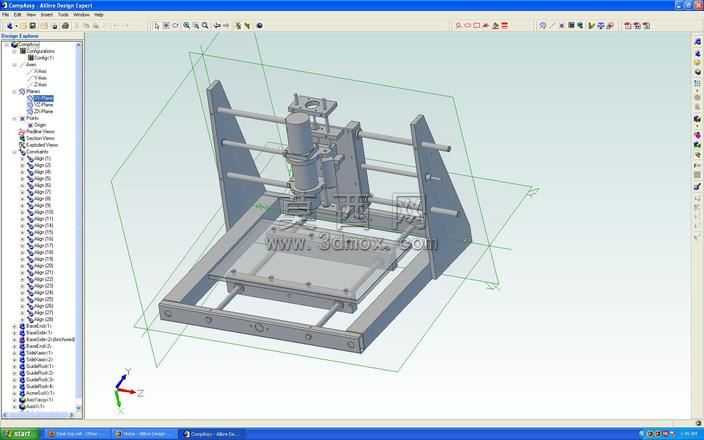

本作品为桌面式台顶尖磨加工设备的三维结构设计，整体采用框架式对称布局，通过三维建模软件完成全参数化结构搭建，完整还原了设备各组成部件的装配关系与运动逻辑。建模过程中优先采用自底向上的装配设计思路，先完成底座承载框架、双侧立式支撑臂、横向滑移导轨、纵向进给滑台、顶部磨削执行组件等独立零件的结构绘制，再通过同轴配合、面重合配合、行程限位约束完成整体装配，确保各运动部件的活动行程符合小型桌面加工设备的空间设计要求。材质配置上，对承载类结构件赋予哑光铸铁材质，还原工业加工设备的厚重质感，对导轨、光轴类传动部件赋予抛光金属材质，体现传动部件的加工精度，对操作手轮、锁紧手柄类操作件赋予防滑硬质塑料材质，区分不同功能部件的材质属性，渲染阶段采用软件内置的工业环境光效，调整阴影柔和度与部件反光参数，清晰呈现各部件的结构层次与装配间隙，避免出现结构遮挡导致的细节展示不清问题。结构设计上，底座采用框型焊接式承载结构，底部预留安装固定孔位，保障设备运行时的整体稳定性；双侧立式支撑臂对称布置，为横向滑移机构提供稳定的安装基准，横向导轨采用双光轴导向结构，搭配滑移座实现磨削组件的横向位置调整，可适配不同尺寸工件的顶尖磨削需求；纵向滑台布置于底座上方，通过丝杠传动实现工件的纵向进给，滑台表面预留工件装夹工位，可配合顶尖定位结构完成工件的快速装夹固定；顶部磨削执行组件集成了磨头安装座、进给调节手柄、驱动电机安装位，可通过手柄微调磨头的进给深度，保障磨削加工的精度控制。整体设计充分考虑桌面小型加工设备的空间占用需求，在保障结构刚性与加工行程的前提下尽可能压缩设备整体体积，各部件均做了安装避让设计，避免装配与运动过程中出现部件干涉，同时预留了标准件的安装替换空间，方便后续根据实际加工需求更换不同规格的磨头、导轨与传动组件，适配多样化的小型工件顶尖磨削加工场景，整体结构紧凑合理，装配逻辑清晰，可直接用于设备的原型验证、结构优化与加工生产参考。
