台顶尖磨表多孔安装板结构三维设计

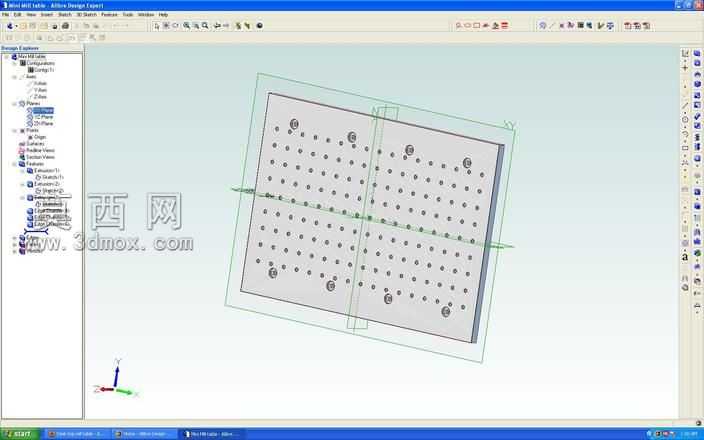

本作品为适配台顶尖磨表使用的多孔安装板三维模型，建模过程依托三维设计软件完成，整体采用规整矩形板件作为基础结构，建模初期先确定板件的整体长宽厚基准尺寸，以板件中心为原点建立三维坐标系，分别沿X、Y轴方向排布阵列安装孔位，所有孔位严格遵循1/4-20统一规格标准，既包含用于磨表本体固定的安装孔，也预留了对应按钮组件的装配孔位，孔位排布经过反复校准，确保各孔位的同轴度、孔间距公差控制在机械装配允许的范围内，避免后续装配出现干涉问题。模型构建过程中，对板件的边缘做了符合机械加工要求的倒角处理，去除尖锐棱角的同时，也能减少装配过程中的磕碰损伤，材质设定上选用常规机械工装常用的45号钢材质参数，在渲染表现中还原了金属板材经表面处理后的哑光质感，清晰呈现板件的平面度与孔位的通透结构。设计思路围绕迷你轧机配套改造需求展开，核心目标是实现磨表组件与台顶尖结构的快速适配安装，无需额外加工定制转接件即可完成装配，板件上的多组阵列孔位可兼容不同规格的磨表安装需求，也为后续加装其他检测组件预留了拓展空间，整体结构简洁实用，没有冗余的造型设计，所有结构特征均服务于实际装配使用需求，建模过程中同步验证了各孔位与磨表、按钮组件的装配匹配度，确保模型导入工程环境后可直接用于后续的加工出图与装配模拟，能够有效缩短小型磨床配套工装的改造设计周期，降低改造过程中的试错成本，板件的厚度设定经过承重校核，能够满足磨表工作状态下的稳定性要求，不会因受力产生形变影响检测精度。
