高精度机械式游标卡尺结构设计

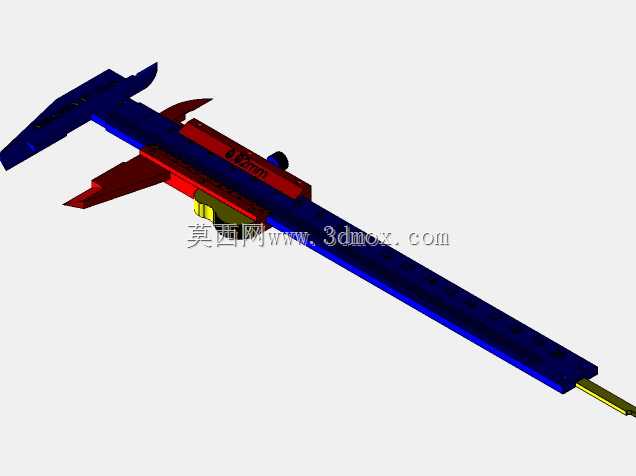

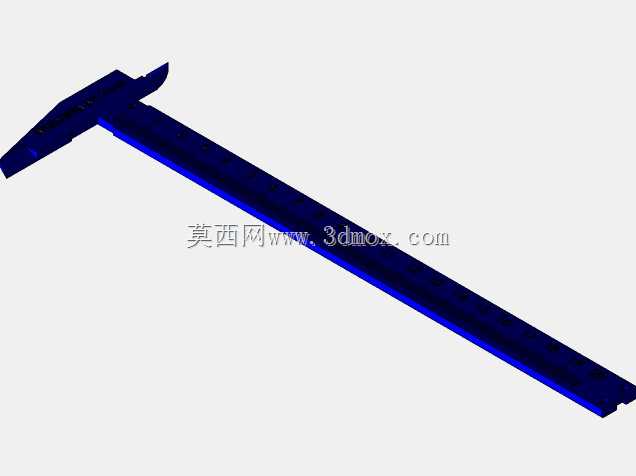

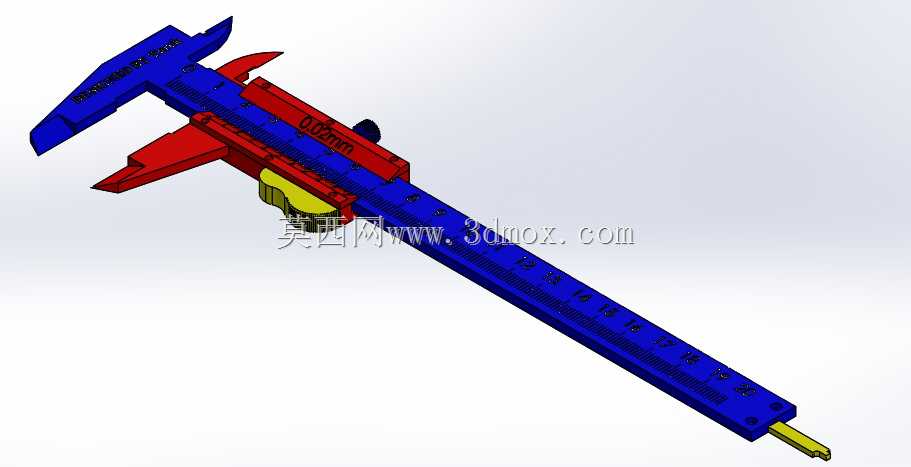

　　在机械加工现场、精密装配工位、来料检验环节，游标卡尺是一线操作人员接触频次最高的接触式长度测量器具，这套三维结构完整还原了机械式游标卡尺的全部运动副与功能部件，可直接用于教学演示、工装配套设计参考、测量工位布局模拟等场景。从实际使用场景出发，日常工件的外径测量、内孔孔径检测、台阶深度尺寸核验、沟槽宽度比对都能通过该量具完成，不需要外接电源、不存在电子元件老化漂移问题，在油污、切削液飞溅的车间环境下可靠性远高于数显类测量器具，适合粗加工、半精加工环节的快速尺寸核验，也能满足实训教学中让学员理解游标读数原理的演示需求。整套模型的结构设计完全贴合实际量具的运动逻辑，主尺身采用长条形矩形截面结构，尺身正面蚀刻有均匀分布的主刻度线，

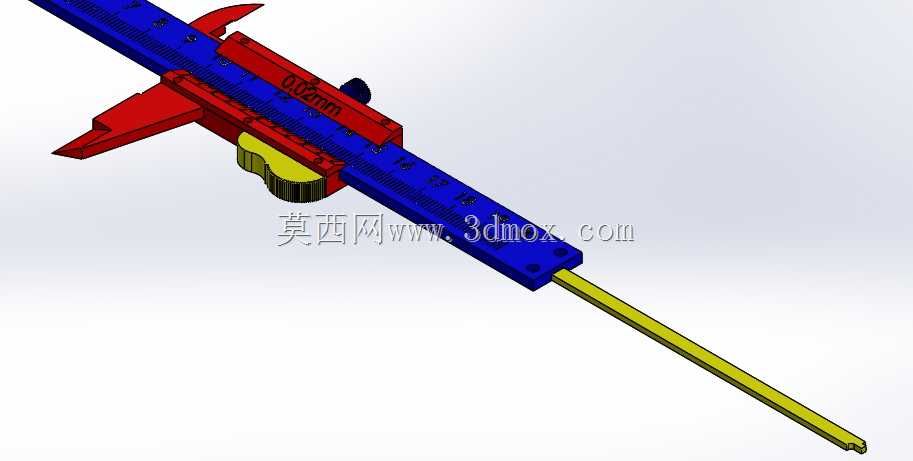

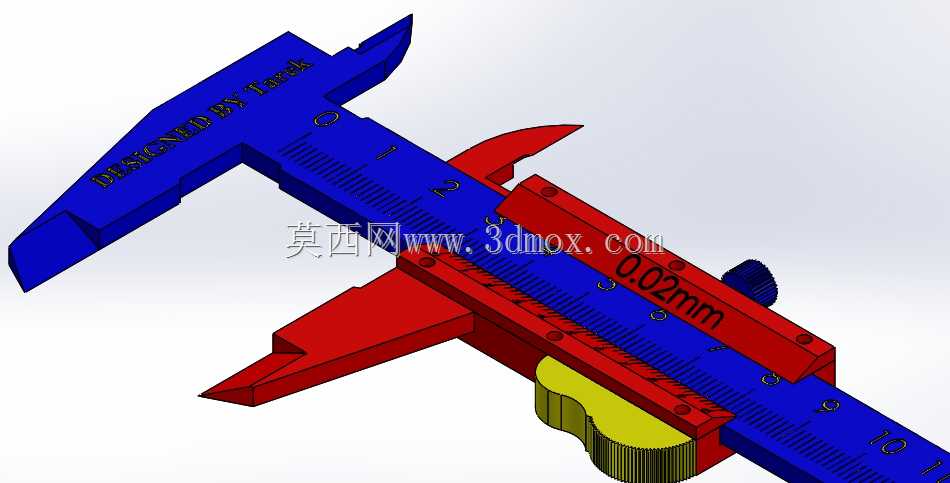

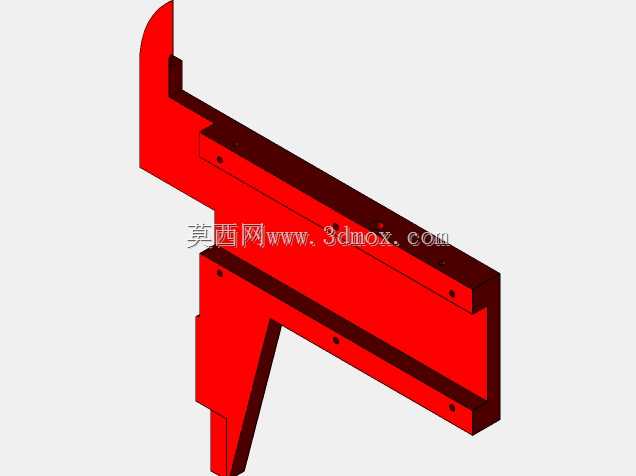

　　尺身一端集成固定量爪，包含外侧测量面与内侧测量面两个工作面，分别对应外径与内径测量工况；滑动游标组件套在主尺身上，可沿尺身长度方向无卡滞滑动，游标上集成活动量爪、深度测量杆、锁紧装置三个核心功能部件，活动量爪的测量面与固定量爪测量面平行度控制在微米级公差范围内，保证测量时不会因面倾斜产生读数误差，深度测量杆从主尺身尾部的导向槽内伸出，随游标同步滑动，测量台阶或盲孔深度时可直接抵靠在基准面上完成读数。设计过程中重点考虑了滑动副的配合间隙，游标与主尺的配合采用小间隙滑配结构，既保证滑动时无卡顿、无旷量，也避免间隙过大导致量爪倾斜带来测量误差；锁紧装置采用拇指按压式锁紧结构，按压后可通过摩擦力将游标固定在主尺任意位置，

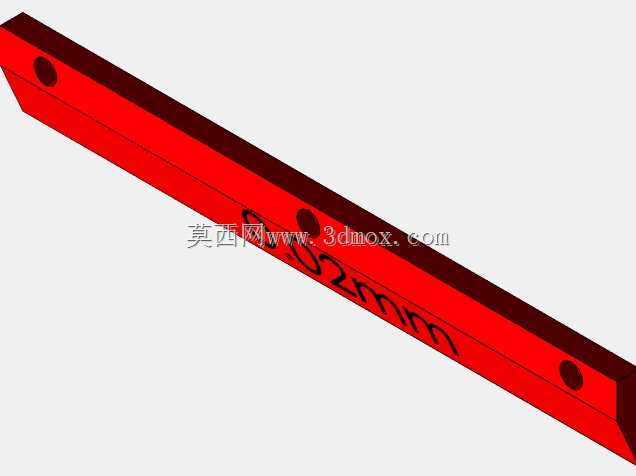

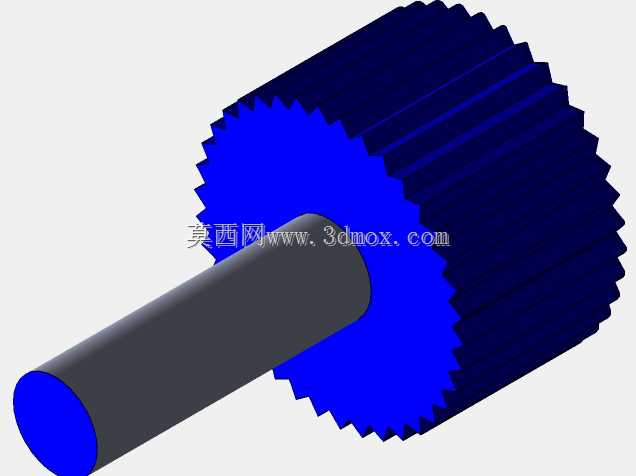

　　方便测量后取下量具读数，不会因游标滑动导致尺寸偏移；量爪的测量面做了局部加厚处理，长期使用磨损后可通过研磨修复，延长量具整体使用寿命。从安装与尺寸边界来看，整套卡尺收拢状态下总长度与量程直接相关，以常用的150mm量程规格为例，收拢后总长约230mm，尺身宽度约16mm，厚度约6mm，活动游标滑动行程覆盖全量程范围，深度测量杆伸出最大长度与量程匹配，测量内径时量爪合并厚度已在刻度上做补偿，读数不需要额外加减量爪厚度值，完全符合实际量具的读数逻辑。模型中各部件的分件完全按照实际加工装配逻辑拆分，主尺身、游标、量爪、锁紧片、深度杆、弹簧顶丝都作为独立零件存在，可直接用于生成工程图、做装配干涉检查，

　　也能导入装配场景中模拟工人手持测量的工位状态，验证工装夹具设计时是否预留足够的测量操作空间，避免工件装夹后量具无法伸入测量位置的设计失误。在结构细节上，尺身背面的导向槽做了圆角过渡，避免滑动时割手，游标上的防滑纹设计也完全还原实际产品的人机工程设计，拇指推动游标时不会打滑，即使手上沾有少量切削液也能稳定控制游标滑动速度，实现缓慢靠近工件测量面的微调动作，保证测量压力处于合理范围，不会因压力过大导致量爪弹性变形影响测量精度。
