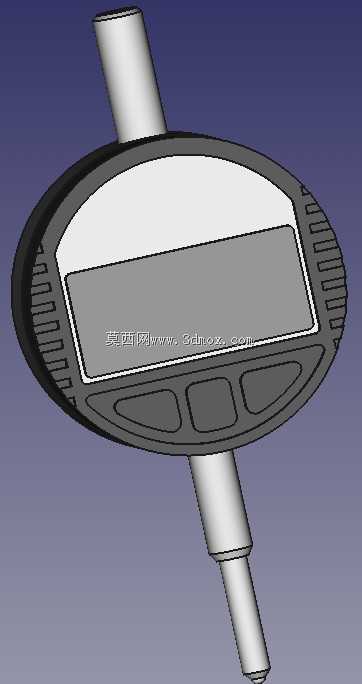

　　这款数显千分表的三维结构，完全贴合机加工现场的实际使用逻辑做的细节还原，先从安装边界说起，上下两处同轴测杆的直径、伸出段长度都严格匹配通用表架的装夹孔径，不管是装在磁性表座上做轴类零件圆跳动检测，还是嵌在专用工装里做批量工件的尺寸分选，都不需要额外做转接件，测杆的滑动行程预留了足够的超程保护空间，不会因为现场操作时的误触导致内部传动结构损坏。

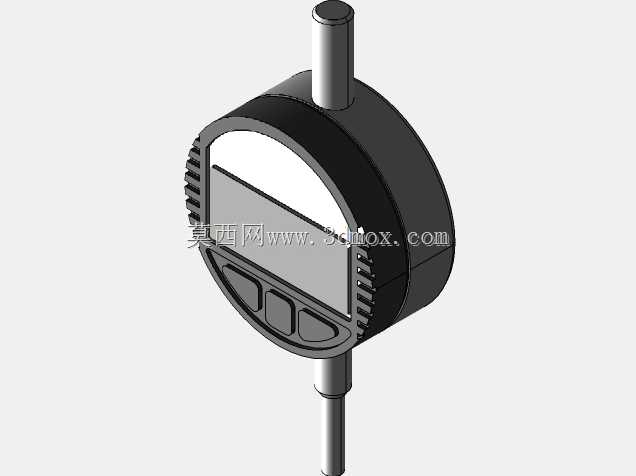

　　从功能特性上看，椭圆形的表壳轮廓做了侧边防滑齿纹设计，操作人员戴劳保手套拿取调整的时候不会打滑，正面的显示屏区域做了下沉式的边框防护，避免车间里的铁屑、切削液直接溅到屏幕表面造成刮花或者显示模糊，下方三个功能按键的凸起高度刚好适合戴手套操作，不会出现按不动或者误触相邻按键的问题，按键的排布逻辑符合一线检测人员的操作习惯，归零、单位切换、数值保持三个常用功能不需要翻找菜单，单次点按就能触发。

　　实际应用场景里，这类数显千分表覆盖的工况非常广，机加工车间的工序间检测，磨床加工时的进刀量实时监测，工装夹具的装夹定位找正，还有自动化产线上的工件到位检测、尺寸超差报警触发，都能用到这类结构的测量构件。设计的时候特意把内部的传动避让空间做了冗余处理，测杆的直线运动不会和表壳内部的元器件安装位产生干涉，上下测杆的同轴度公差在建模时就严格控制在微米级，避免实际装配后出现测杆卡滞、测量数值跳变的问题。

　　从结构设计思路来说，没有做多余的装饰性结构，所有外轮廓的曲面都是服务于实际使用：表壳的边缘做了小圆弧倒角，不会在拿取的时候划伤操作人员的手，侧边的齿纹深度刚好能提供足够的摩擦力，又不会因为齿缝过深积攒难以清理的铁屑和油污，测杆的端部做了硬质合金测头的安装位预留，测头和测杆的连接采用标准的螺纹接口，后期磨损后可以直接更换测头，不需要整表报废。

　　外形尺寸上，表体的整体厚度控制在适合单手握持的范围，不管是手持做临时测量，还是固定在表架上做长时间在线监测，都不会因为表体过重导致表架变形，影响测量精度。显示屏的可视角度做了优化，操作人员站在常规的操作位置，不需要刻意弯腰或者调整视角就能清晰读取数值，避免因为视角偏差造成读数错误。

　　在装配逻辑上，表壳采用上下扣合的结构，接缝位置做了密封槽预留，可以加装密封圈实现基础的防泼溅能力，适配车间里多切削液、多粉尘的使用环境，内部的电路板安装位做了定位柱设计，装配的时候不需要反复调整位置，能提升装配效率，测杆的导向部位做了耐磨衬套的安装空间，长期反复滑动也不会因为磨损导致间隙变大，影响测量的重复精度。

　　很多刚接触检测工装设计的工程师容易忽略的细节，就是这类量表的测杆受力方向，建模的时候特意把测杆的受力轴线和表体的重心线做了重合，装夹在表架上的时候不会因为重心偏移产生附加力矩，导致测杆出现微小的倾斜，最终反映在测量数值上就是重复性差、同一点多次测量数值偏差大。另外表体背面做了标准的 lug 背装接口预留，除了用夹头装夹测杆之外，也可以通过背面的安装孔固定在专用检测设备上，拓展使用场景。

　　对于需要做测量系统搭建的工程师来说，这个模型的所有安装接口尺寸都和通用工业标准一致，直接导入产线的三维装配环境里就能做干涉检查，不需要重新测绘建模，能节省大量的前期设计时间，比如做自动化检测站的时候，可以直接把这个模型放进去，调整安装位置，确认测杆的伸缩行程和工件的运动轨迹不会发生碰撞，提前规避现场调试时才发现的结构干涉问题。
