1/4英寸规格塞尺结构设计

　　在机械装配、设备检修、工装调试的现场场景里，经常会遇到需要快速判定两个配合面间隙大小的工况，比如法兰密封面的间隙核验、导轨安装面的贴合度检查、齿轮啮合侧隙的粗测、钣金拼缝的间隙估算，这类场景不需要千分尺级别的高精度测量，但需要快速给出大致的间隙区间，判断装配是否符合基础要求，这时候单片式的定厚塞尺就是非常趁手的工具，本次设计的1/4英寸厚度塞尺，就是针对这类粗测场景开发的专用量具。

　　从实际使用的需求出发，这款塞尺没有采用多片叠合的组合式结构，而是做了单片固定厚度的设计，厚度值锁定为1/4英寸，也就是6.35mm，这个厚度值是英制装配场景里非常常见的间隙校验阈值，很多进口设备的装配规范里，会明确要求某些配合面的间隙不得大于1/4英寸，或者密封件的预压间隙要控制在1/4英寸左右，用固定厚度的单片塞尺，不需要反复叠片计算厚度，直接塞测就能快速判定间隙是否达标，能大幅提升现场检测的效率，避免多片塞尺叠合带来的厚度累积误差，也不会出现塞片散落丢失的问题，适合在生产车间、户外检修现场这类复杂环境下使用。

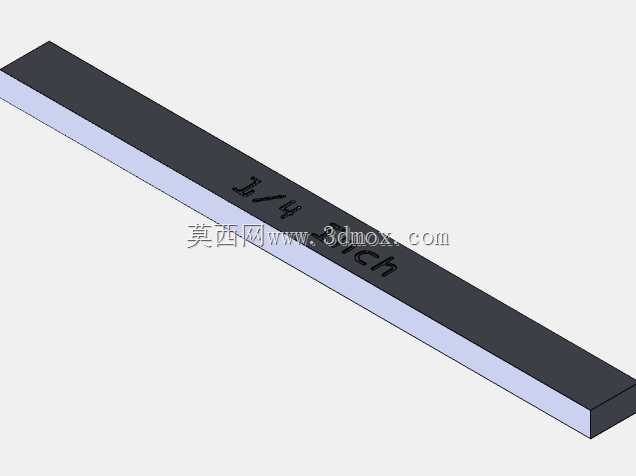

　　外形设计上，塞尺整体采用长条形薄长方体结构，长度方向做了足够的延伸，能够深入到一些狭窄、深度较大的缝隙位置完成测量，比如设备内部的支架拼接缝、管道法兰的内侧间隙，不需要将手或者其他工具深入设备内部，握持塞尺尾端就能完成检测操作；宽度方向控制在合理范围，不会因为过宽无法伸入窄缝，也不会因为过窄导致握持时容易弯折变形，边缘位置做了微小的倒角处理，没有尖锐的毛刺飞边，既不会在塞测的时候刮伤配合面的涂装或者加工面，也能避免操作人员使用时被划伤，塞尺的一个大平面上蚀刻了清晰的厚度标识，标识采用凹陷蚀刻工艺，不会因为长期摩擦磨损导致标识模糊，现场使用时不需要反复核对厚度，拿起来就能确认规格，避免拿错塞尺导致测量误判。

　　设计过程中首先考虑的是塞尺的刚性和耐磨性，因为塞尺在使用过程中需要反复插入缝隙，会和配合面产生摩擦，如果材料刚性不足，插入的时候容易发生弯折，导致测量结果不准，甚至塞尺断裂残留在缝隙里造成设备故障，所以建模的时候首先确定了整体的平直度要求，整个塞尺的平面度公差控制在合理范围，不会出现翘曲、凹凸的问题，保证塞尺插入缝隙的时候整个厚度面都能和间隙两侧均匀接触，不会因为局部变形导致测量值偏差；厚度方向的公差按照粗测量具的要求设定，既保证厚度值的准确性，又不会因为过高的精度要求增加不必要的加工成本，毕竟这款塞尺的定位是粗略估计间隙，不需要高精度的厚度公差，只要能满足阈值判定的需求即可。

　　安装和存放的边界尺寸上，这款塞尺的整体尺寸适配常规的量具收纳盒插槽，也可以单独放在工具腰包的插袋里，不需要占用太大的存放空间，因为是单片结构，不需要额外的转轴或者固定铆钉，没有活动部件，不存在长期使用后转轴松动、塞片转动错位的问题，维护成本极低，只要使用后擦拭干净表面的油污、铁屑，放在干燥的环境里避免锈蚀，就能长期使用。在实际的设备维保场景里，这类固定厚度的塞尺还可以作为间隙标定的辅助块，比如调整设备限位开关的触发间隙时，可以把塞尺放在触发位置，调整开关位置直到刚好接触塞尺，就能快速设定好标准的触发间隙，不需要反复用尺子测量调整，大幅缩短设备调试的时间；在钣金装配的现场，也可以用这款塞尺快速检查门板和柜体的拼缝是否均匀，把塞尺沿着拼缝滑动，就能快速找到间隙过大或者过小的位置，及时调整装配位置，提升整体的装配外观质量。

　　建模的时候特意规避了组合塞尺的常见问题，比如多片塞尺之间的积尘、油污卡滞，叠合使用时的缝隙误差，单片结构的表面是完整的平面，清洁起来非常方便，用抹布一擦就能去除表面的污渍，不需要拆开清理塞片之间的杂物；结构上没有多余的凸起或者凹槽，不会在塞测的时候勾住缝隙里的线缆、密封胶条等部件，使用起来更加顺畅，针对现场可能出现的塞尺掉落情况，建模时也考虑了结构强度，整体采用等截面的长方体结构，没有应力集中的缺口位置，掉落在地面上也不容易出现弯折、断裂的问题，能够适应车间现场复杂的使用环境。
