弧形连接式活塞总成结构设计

项目分类:通用机械零部件 发布时间:2022-07-30 ID:693148
  • 弧形连接式活塞总成结构设计
  • 弧形连接式活塞总成结构设计
  • 弧形连接式活塞总成结构设计
  • 弧形连接式活塞总成结构设计
  • 弧形连接式活塞总成结构设计
  • 弧形连接式活塞总成结构设计
  • 弧形连接式活塞总成结构设计
  • 弧形连接式活塞总成结构设计
  • 弧形连接式活塞总成结构设计

  在小型内燃动力设备、便携气动工具以及部分微型液压执行机构的结构设计中,这类带弧形过渡连接结构的活塞总成,往往承担着动力换向、行程限位以及载荷传递的核心作用,和传统直筒式活塞不同,该结构将活塞销座与弧形支撑臂做了一体化设计,省去了额外的连接衬套与定位销组件,能在有限的安装空间内完成动力输出方向的90度转换,尤其适配6s规格小型通讯终端配套的精密振动模组、便携气动打磨工具的动力端结构。从实际使用场景来看,这类活塞总成多应用在行程不超过12mm、工作频率在120-180次/分钟的往复运动机构中,弧形臂的曲率半径经过反复校核,既保证了运动过程中不会和腔体内壁发生剐蹭,又能将活塞端面承受的气体压力均匀传递到端部的销孔位置,

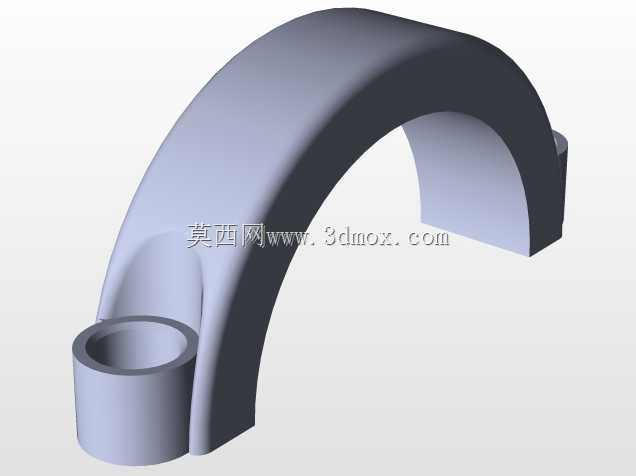

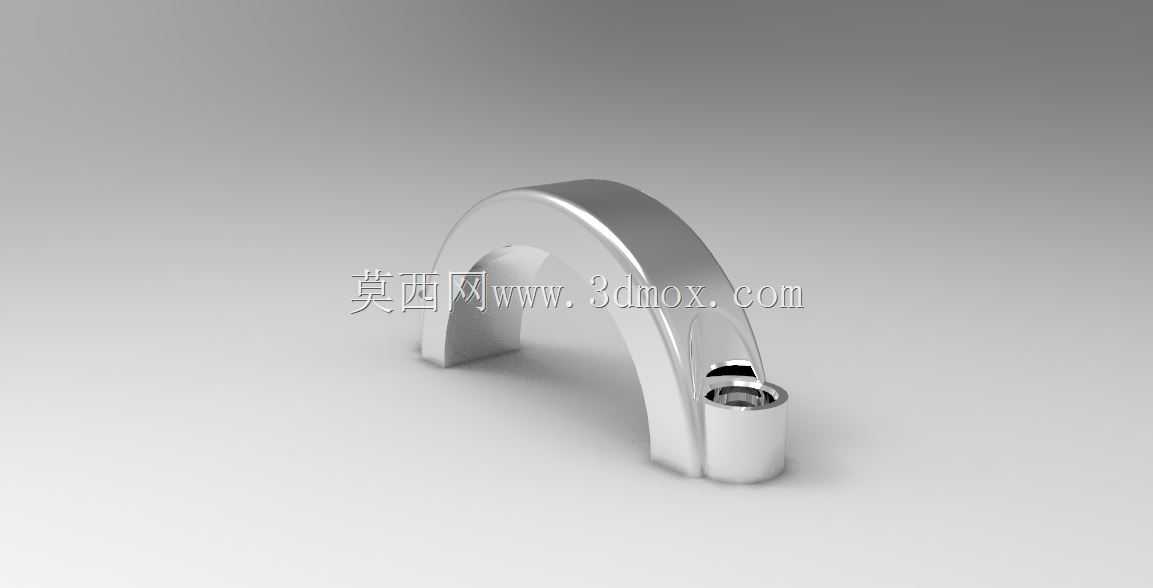

  避免局部应力集中导致的结构断裂。设计过程中首先要确定的是安装边界:活塞筒段的外径和腔体内径的配合间隙控制在0.02-0.03mm之间,保证往复运动顺滑的同时不会出现压力泄漏,筒段内部的沉孔深度要匹配复位弹簧的自由长度,预留1.5mm的预压行程,避免弹簧压并导致机构卡滞;端部销孔的同轴度公差要控制在0.01mm以内,和传动销的配合选用间隙配合,保证传动过程中无卡滞、无旷量。弧形连接臂的壁厚设计是整个结构的核心,过薄会导致高频运动下出现疲劳断裂,过厚则会增加运动件的整体质量,提升动力消耗,经过受力仿真验证,臂厚取3.2mm时,既能承受1.2MPa的额定工作压力,又能将整体重量控制在18g以内,适配小型动力设备的轻量化需求。

  结构过渡位置全部采用R0.8-R1.5mm的圆角处理,避免直角位置的应力集中,同时在活塞筒段和弧形臂的连接位置增设了0.5mm的加强筋,筋位顺着载荷传递方向布置,不会额外增加运动风阻或者液压油流动阻力。实际装配时,活塞筒段外圆需要做镜面抛光处理,表面粗糙度达到Ra0.8以下,配合耐磨聚四氟乙烯导向环,能将往复运动的摩擦系数控制在0.1以内,大幅提升构件的使用寿命;端部销孔内部需要压入铜基衬套,衬套和销孔采用过盈配合,过盈量控制在0.01-0.015mm,避免长期运动后衬套出现松脱。这类一体化结构的活塞总成,相比传统分体式结构,零件数量减少了40%,装配工序缩短了30%,同时因为没有多余的连接间隙,传动精度能提升0.02mm,

  非常适合对装配效率、传动精度都有较高要求的小型动力类产品。在建模过程中,需要重点关注弧形臂的曲率和运动包络线的匹配,提前做运动仿真验证,确保整个往复行程中,构件所有位置和腔体内壁、周边其他零件的最小间隙不小于0.5mm,避免运动干涉;同时要对壁厚做均匀性检查,避免出现局部壁厚突变导致的注塑或者压铸过程中的缩痕、气孔缺陷,如果采用金属粉末冶金工艺加工,还要在所有垂直于开模方向的面增设0.5度的脱模斜度,保证成型后能顺利脱模,不会出现拉伤。从功能特性来看,该结构除了完成常规的往复动力传递,弧形臂本身还可以作为行程限位的触碰结构,在行程终点位置和腔体端部的缓冲垫接触,省去了额外设计限位块的空间,进一步压缩整体机构的体积,这也是这类结构在小型便携设备中被广泛应用的核心原因。
