内燃机润滑系统储油部件油底壳结构设计

　　在往复式内燃机的润滑回路中，油底壳是承担润滑油储存、杂质初步沉降、曲轴箱下部密封的核心壳体部件，其结构设计直接影响整机润滑系统的工作稳定性与NVH表现。从实际装机场景来看，这类带高低落差储油腔的油底壳多适配小排量单缸或双缸通用动力机械，覆盖小型发电机组、田园管理机械、微型工程机械的动力单元配套，安装位置处于曲轴箱最下方，通过周圈布置的安装孔与缸体下平面贴合，配合密封垫实现曲轴箱的封闭，避免润滑油泄漏同时阻挡外界粉尘、水汽进入曲轴箱内部。

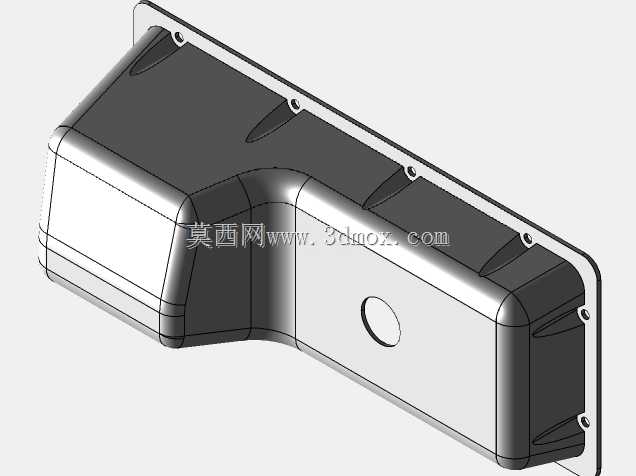

　　从功能特性层面拆解，该油底壳采用深浅腔差异化结构设计，较深的凸起腔为储油主腔，当整机处于倾斜作业工况时，润滑油可汇集在深腔区域，保证机油集滤器始终浸没在油面以下，避免倾斜工况下机油泵吸空导致的运动副润滑失效；较浅的宽幅腔为避让腔，主要为曲轴连杆机构的下止点运动预留足够空间，避免曲轴运转过程中平衡块、连杆大头与油底壳内壁发生运动干涉。壳体顶面的圆形开孔为机油回油口，承接缸盖、缸壁回流的润滑油，引导机油快速汇入储油腔，减少机油在曲轴箱内的飞溅阻力。周圈法兰边均匀布置的安装孔，采用等间距排布设计，可保证螺栓紧固时密封面压力分布均匀，避免局部压力不足导致的渗油问题，法兰边的翻边结构可提升壳体整体刚性，减少螺栓紧固时的法兰变形量。

　　设计思路上，该结构优先考虑了冲压成型的工艺可行性，整体采用薄壁冲压壳体结构，侧壁与底面的过渡位置设计有大圆角过渡，既可以减少冲压过程中的应力集中，避免板材拉裂，也能提升壳体的整体抗变形能力；深腔侧壁的加强筋结构，可提升壳体的固有频率，避免内燃机运转过程中壳体与曲轴转动频率发生共振，降低整机辐射噪音。安装边界方面，该油底壳的周圈法兰安装面平面度要求控制在0.1mm以内，保证密封垫的压缩量均匀；安装孔的位置度公差控制在0.2mm范围内，可与缸体下平面的螺纹孔精准对位，避免强行装配导致的密封面错位。深腔的最低位置预留了机油放油螺塞的安装凸台，可在保养时快速排空旧机油，凸台位置的局部加厚设计可避免多次拆装螺塞导致的螺纹滑牙。

　　在实际工程应用中，这类油底壳的内壁通常会设置挡油板结构（本模型预留了挡油板的安装点位），可在整机急加速、急减速或者大角度倾斜时，抑制油面的剧烈波动，减少机油的飞溅量，同时避免集滤器瞬间露出油面。壳体的壁厚通常根据整机功率匹配在1.2mm-2mm之间，既保证足够的结构强度抵御路面飞石冲击，也能控制整体重量，符合动力单元轻量化的设计要求。深浅腔的容积配比经过润滑系统油量匹配计算，可保证整机在额定工况下，机油循环量满足各运动副的润滑需求，同时预留足够的热膨胀空间，避免机油温度升高后体积膨胀导致的油面过高，增加曲轴运转的搅油阻力。
