分层可动三阶魔方结构三维建模

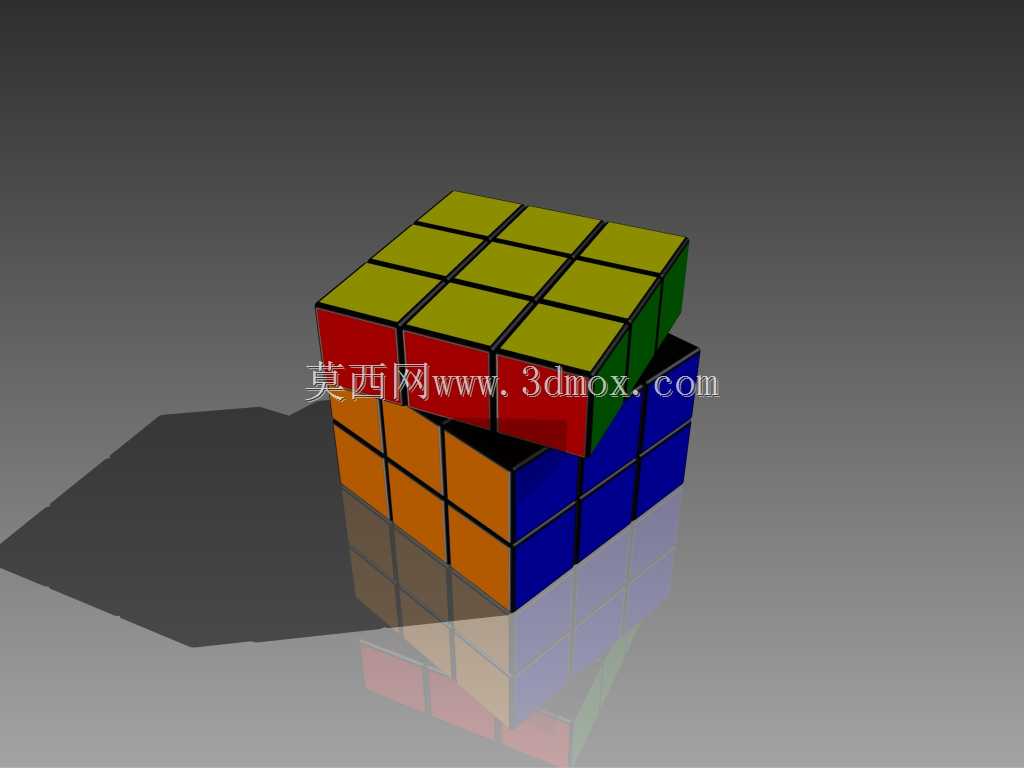

　　本次建模的三阶魔方结构，核心围绕分层转动的机械逻辑展开，区别于全功能魔方的多轴联动设计，仅保留底层与顶层的独立转动自由度，在结构简化的同时保留魔方最基础的交互特性。从实际应用场景来看，这类简化结构的魔方模型，常作为益智玩具结构验证的基础样件，也可用于文创周边、展示摆件的结构设计参考，相比全功能魔方，其零件数量更少，装配公差要求更低，更适合小批量3D打印制作或者入门级结构教学演示。

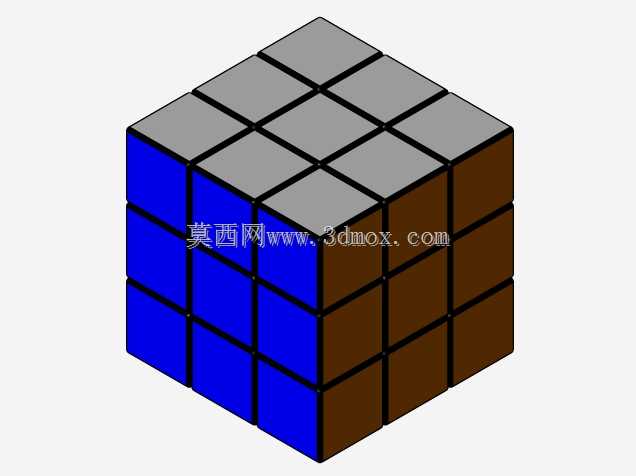

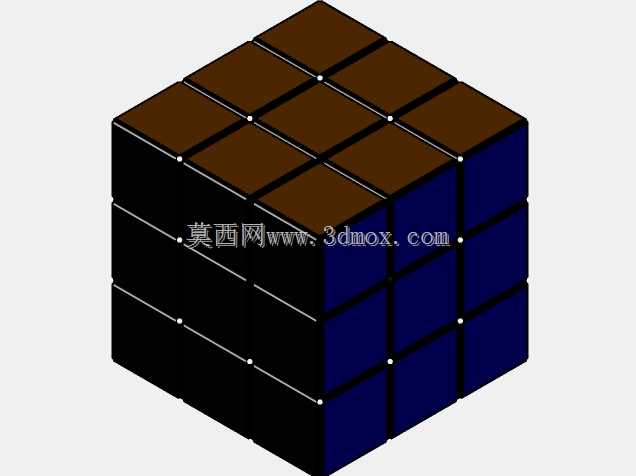

　　设计思路上，首先确定三阶魔方的基础外形尺寸，标准三阶魔方的单块边长为56mm-57mm区间，本次建模将整体外轮廓控制为边长56.5mm的正立方体，所有外露块的外表面做R3的圆角处理，避免尖锐棱角带来的触感不适，同时还原商用魔方的握持手感。内部结构摒弃了传统全功能魔方的中心十字轴+卡脚的复杂联动结构，仅在底层与顶层设置独立的转动支撑结构，中层块做固定连接处理，这样的设计既减少了内部配合面的数量，也降低了转动副的公差控制难度，对于仅需要展示两层转动效果的场景来说，完全可以满足使用需求。

　　从功能特性来看，顶层与底层的转动结构采用环形卡槽配合，每个层的边块与角块通过内侧的卡爪嵌入对应层的支撑环内，支撑环与中层固定基座之间采用间隙配合，单边间隙控制在0.15mm-0.2mm之间，既保证转动时无卡顿，也不会出现层间松垮晃动的问题。每个色块块体的壁厚设置为1.2mm，足够支撑日常把玩的受力需求，同时不会因为壁厚过大导致整体重量超标。块体之间的拼接缝隙控制在0.1mm，既避免转动时相邻块发生摩擦干涉，也不会因为缝隙过大影响外观整体性。

　　安装边界方面，整个模型的装配不需要额外的紧固件，所有块体通过卡接结构完成组装，装配顺序为先拼接中层固定块组，再依次安装底层支撑环与底层块体、顶层支撑环与顶层块体，最后卡入中心盖板完成整体装配，整个装配过程不需要专用工具，徒手即可完成。在实际生产适配中，这类简化结构的魔方如果采用注塑工艺生产，模具分型面可以设置在每个块体的内侧卡爪位置，外表面不会留下分型线痕迹，外观质量更容易控制；如果采用3D打印制作，不需要添加支撑结构，所有面的打印角度都大于45度，打印完成后仅需要简单去除毛刺即可完成组装，后期维护也更加方便，出现块体损坏时可以直接单独替换对应块件，不需要拆解整个魔方结构。

　　在结构细节处理上，每个转动层的支撑环接触面上做了0.05mm的凸起减摩纹理，减少转动时的接触面积，降低转动阻尼，即使不添加润滑脂也能保持顺畅的转动手感。外露的色块面保持平面设计，没有额外的纹理或者凹槽，方便后期粘贴色片或者直接做表面上色处理。整体结构的重心位于正立方体的几何中心，放置在平面上时不会出现倾斜歪倒的问题，作为摆件使用时稳定性足够。相比全功能魔方，这个简化结构的零件总数减少了40%左右，对应的加工成本、装配时间都有明显降低，适合作为入门级的结构设计案例，也可以作为定制化文创魔方的基础结构，在表层添加定制图案后即可作为周边产品使用，不需要担心复杂内部结构带来的生产良率问题。
