直插封装Attiny85微处理器三维结构设计

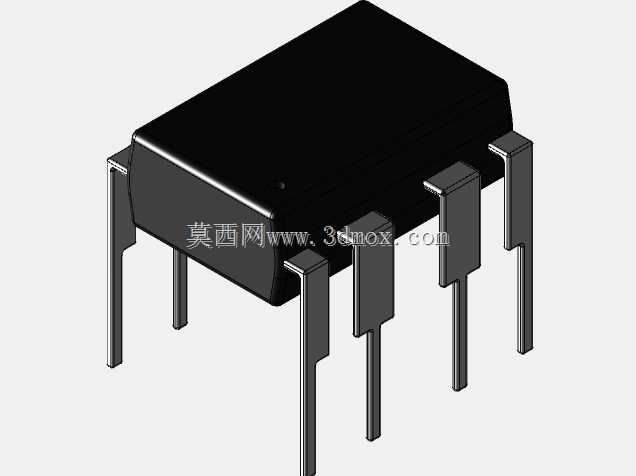

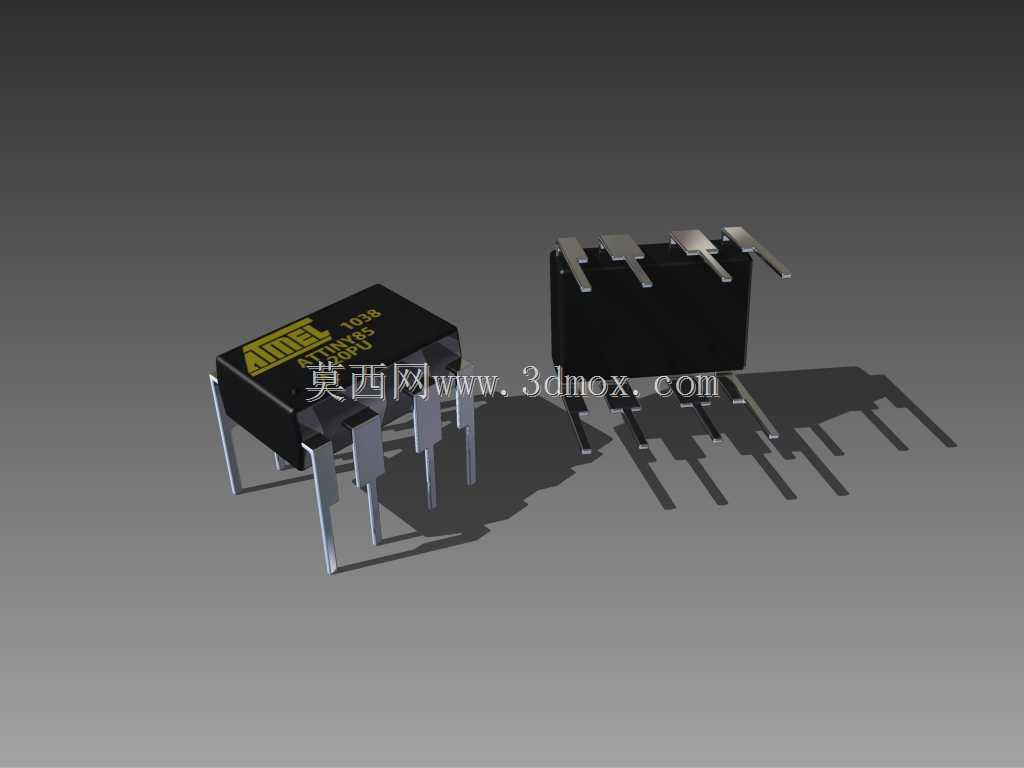

　　这款8位微处理器的三维结构还原，完全围绕直插DIP封装的实体硬件特征搭建，所有引脚的排布、塑封本体的倒角、引脚的弯折弧度都对照实体器件的安装边界做了精准还原，没有做任何艺术化夸张处理。在小型嵌入式控制场景里，这类8引脚微控制器的应用覆盖面极广，从简易的LED调光驱动、小型传感器信号采集节点，到消费电子里的按键逻辑控制、小型玩具的动作逻辑输出，都能见到它的身影，很多对PCB空间要求不极端、需要手工焊接调试的原型开发项目，都会优先选用直插封装的型号，省去了SMT贴片的工序，手工焊接、拆换都十分便捷。做结构设计的时候，首先要明确这类器件在PCB上的安装约束：引脚间距是标准的2.54mm，两排引脚的跨距严格匹配通用面包板、洞洞板的孔位规格，

　　塑封本体距离PCB板面的高度要预留出焊接后焊锡堆高的空间，不能让塑封底部直接贴死板面，避免焊接时助焊剂残留无法清理，也能给引脚的应力释放留出余量。引脚的建模没有做成简单的直杆结构，而是还原了出厂时的成型弯折角度，引脚伸出塑封本体的根部有微小的限位凸台，插入PCB焊盘孔的时候能自然卡到合适的插入深度，不会出现插装过深导致本体歪斜、或者插装过浅焊接强度不足的问题。塑封本体表面的标识区域做了凹陷处理，对应实体器件表面的激光刻印标识位置，做整机结构装配校验的时候，可以通过这个特征快速判断器件的安装方向，避免生产时插反导致电路烧毁。从功能特性上看，这款微处理器虽然引脚数量少，但是集成了多路IO口、内置振荡电路、存储单元，

　　不需要额外搭配太多外围元件就能独立运行，对应的三维模型在做整机结构干涉检查的时候，要重点关注器件上方的预留空间：如果是做开放式开发板，要预留出插拔编程器的操作空间，引脚上方不能有其他结构件遮挡，否则编程下载的时候无法顺利对接烧录夹具；如果是做密封式的整机外壳，本体上方的间隙要控制在安全范围内，既要避免外壳压到塑封本体导致引脚受力变形，也要留够空气流通的散热空间，毕竟长时间满负载运行的时候，芯片本体还是会有一定的温升，间隙过小会影响热量自然散出。建模的时候还特意还原了引脚表面的金属质感和塑封本体的哑光黑质感，在做产品渲染、装配爆炸图输出的时候，能和周边的电阻、电容、接插件等元件形成明显的材质区分，

　　方便读图的人快速识别核心控制元件的位置。很多刚接触电子结构设计的工程师容易忽略直插芯片的引脚成型细节，直接把引脚做成等截面的直条，实际生产的时候就会发现，按照这种模型输出的PCB焊盘位置，要么器件插不到位，要么引脚伸出焊盘的长度不符合波峰焊的工艺要求，这个模型里的引脚伸出长度、弯折半径都完全符合电子装联的工艺规范，伸出焊盘的长度控制在1.5mm左右，既保证焊锡能充分浸润引脚形成可靠焊点，也不会因为引脚过长导致剪脚工序额外增加工作量，还能避免相邻引脚之间因为焊锡流淌造成短路。另外，塑封本体的边角做了微小的圆角处理，对应实体器件注塑成型时的脱模圆角，不是尖锐的直角，在做装配模拟的时候，不会出现因为直角特征导致的干涉误判，更贴近真实的装配体验。在做小型手持设备的结构设计时，这类直插器件的高度往往是影响整机厚度的关键因素，模型里的本体高度、引脚弯折后的总高度都做了精准校准，结构工程师在堆叠PCB和外壳的时候，可以直接调用这个模型做高度方向的尺寸校验，不用再反复核对器件手册里的安装高度参数，能减少前期方案堆叠时的尺寸误差。
