带安装支架的开口轮组装配结构设计

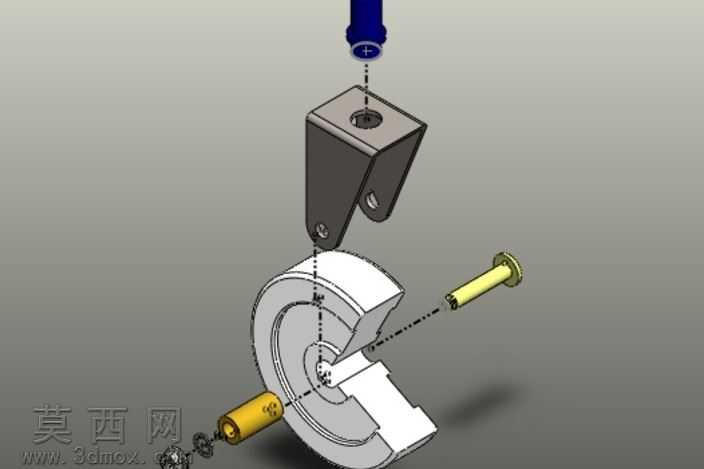

本模型采用三维参数化建模方式完成整套轮组装配结构的搭建，建模过程中严格遵循机械装配的公差配合逻辑，对每个零件的尺寸基准、装配约束关系做了完整定义。首先完成开口轮主体的建模，轮体采用半剖开口式结构设计，中心预留销轴穿装孔位，轮体侧面做了圆弧过渡处理避免应力集中，建模时对轮体的壁厚、开口间隙做了参数化设置，可根据实际使用场景快速调整尺寸参数。其次完成上部安装吊耳支架的建模，支架采用折弯式钣金结构设计，上部预留与外接构件连接的安装孔，下部设置两个同轴的销轴连接耳片，耳片孔位与轮体中心孔位保持同轴度约束，建模时还原了钣金件的折弯圆角、壁厚均匀性特征，同时对支架表面做了哑光金属材质的渲染设置，还原钢制冲压件的真实质感。随后完成连接销轴与紧固件的建模，销轴采用带帽轴类结构设计，轴身与孔位采用间隙配合约束，销轴端部做了倒角处理方便装配，配套的紧固件还原了标准件的螺纹细节、端头防滑纹理特征。装配过程中采用爆炸视图的呈现方式，清晰展示每个零件的装配顺序与配合位置，从顶部外接安装端的紧固件，到上部吊耳支架，再到中心连接销轴、开口轮主体，最后到侧向的定位销构件，每个零件的装配路径都通过虚线引导做了可视化标注。材质渲染阶段，对不同零件做了差异化材质区分：轮体采用亮面金属材质模拟铝合金机加工效果，吊耳支架采用深灰色哑光钢材材质，销轴与紧固件采用镀锌亮面金属材质，背景采用中性灰色渐变背景突出模型主体结构，同时添加了柔和的环境光与方向光，避免模型表面出现过曝或死黑区域，清晰呈现每个零件的轮廓细节与结构特征。整套模型的设计思路围绕快装式活动轮组的使用需求展开，开口式轮体结构可实现无需拆卸整体轴系即可快速更换轮体的功能，上部吊耳支架可直接与各类设备主体、移动架体做固定连接，销轴连接结构保证轮体可绕轴灵活转动，同时侧向定位销可限制销轴的轴向窜动，避免使用过程中销轴脱出引发结构失效，所有零件的结构设计都兼顾了加工可行性与装配便捷性，无复杂异形曲面结构，可直接通过常规机加工、钣金冲压工艺完成生产制造。
