异形曲面机械连接安装支架结构设计

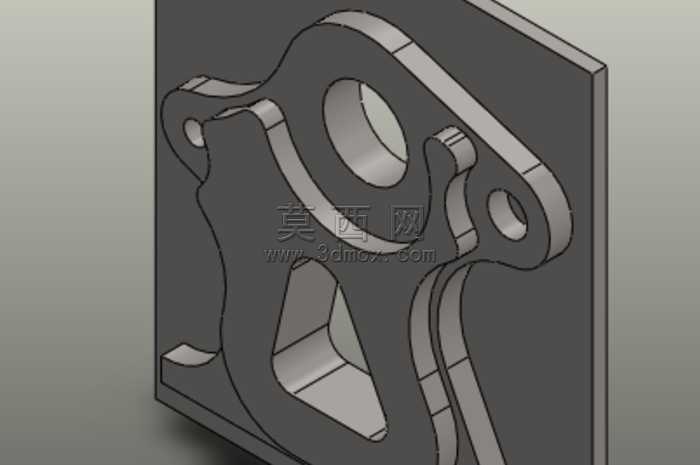

本作品为一款异形曲面结构的机械连接安装支架，采用SolidWorks完成全参数化三维建模，建模过程中优先以草图驱动特征的方式搭建整体轮廓，首先绘制支架的主视截面轮廓，精准定位三处不同孔径的安装孔位，分别对应大直径主定位孔、侧部辅助安装孔与底部固定孔，保证各孔位的同轴度与位置公差符合机械装配要求。建模阶段针对支架的异形曲面过渡区域，采用放样凸台与边界凸台组合的特征命令完成曲面衔接，避免出现生硬的棱角转折，保证曲面的顺滑度与壁厚均匀性，整体壁厚控制在均匀的6mm区间，既满足结构强度要求，也兼顾了零件的轻量化设计需求。支架主体设置有多处镂空减重结构，在不影响整体刚性的前提下，通过拉伸切除命令完成中部异形槽与侧部缺口的加工特征设计，有效降低零件整体重量，同时预留出装配操作的避让空间，避免与配套装配零件发生运动干涉。渲染阶段采用哑光金属材质赋予零件本体，模拟铸钢件的表面质感，背景搭配深灰色安装基板，通过环境光与定向光源的组合打光，清晰呈现零件的曲面转折、孔位结构与壁厚层次，突出零件的立体结构特征。设计过程中充分考虑零件的加工工艺性，所有棱边均设置了R1-R2的工艺圆角，避免加工过程中出现应力集中问题，同时所有安装孔均设置了沉头倒角，方便紧固件的安装导入。整体结构兼顾了连接定位、安装固定与避让让位的多重功能，异形曲面的造型设计既适配特定的安装空间约束，也保证了零件在受力工况下的结构强度，可直接用于机械装配场景中的连接支撑部位，建模过程保留了全参数化特征，可根据实际装配需求快速调整孔位尺寸、壁厚参数与曲面轮廓，适配不同的安装工况要求。
