可焊接式设备门搭扣锁结构设计

　　这类搭扣锁结构在工业场景里的应用面极广，小到车间自制的工具存储柜、设备旁的防护检修门，大到生产线旁的非标工装外罩、移动式设备的舱门固定，都能看到这类结构的身影。和市面上常见的冲压弹簧搭扣不同，这个结构走的是全焊接可制造路线，没有额外采购的标准弹簧、锁舌配件，所有零件都能通过常规的板材切割、圆钢弯折工序加工完成，非常适合小批量自制设备的场景使用，不用单独开模或者采购专用配件，加工灵活性极强。

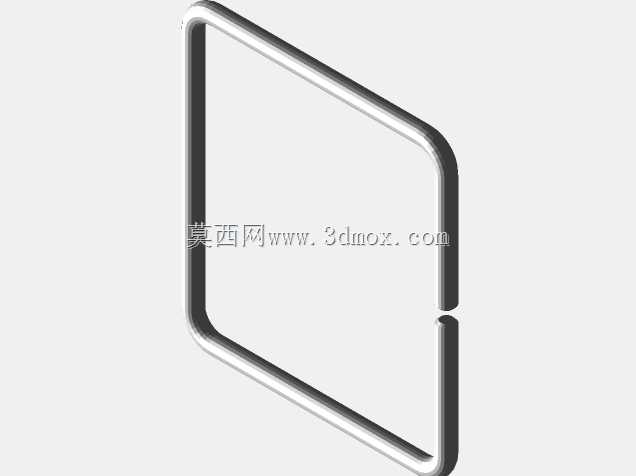

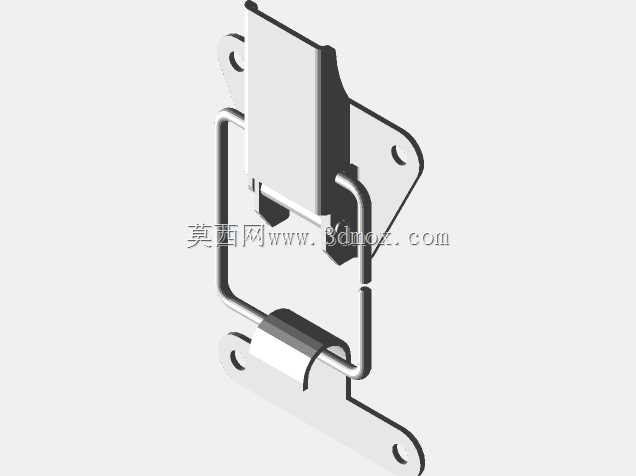

　　从实际使用逻辑来看，这个锁扣的核心作用是实现门体与门框的快速压紧闭合，不需要额外工具，徒手就能完成开合操作，闭合后能提供足够的压紧力，避免设备运行过程中因为振动出现门体松脱、异响的问题。结构上分为两个固定基座，一个安装在门体侧边，一个安装在对应的门框位置，中间的锁环采用圆钢弯折成型，扣合时将锁环卡入门侧基座的卡槽内，通过翻转压杆的杠杆力实现拉紧，压杆末端的限位结构能在扣合到位后自动卡入门框基座的卡槽内，不会因为振动自行脱开。

　　设计的时候特意把所有连接位置都设置成了可焊接结构，侧部的引脚位置直接和门体钣金焊接固定，不需要打孔攻丝或者用螺栓紧固，对于厚度较薄的钣金门体来说，焊接固定的方式比螺栓连接更可靠，不会出现因为频繁开合导致的螺纹滑牙、固定孔变形问题。锁环和压杆的连接位置也采用焊接固定，没有采用铰接销轴的结构，减少了活动零件的数量，也就降低了后期使用过程中的故障点，毕竟在车间多粉尘、多切削液飞溅的环境下，带铰接缝隙的结构很容易进入杂物导致卡滞，这种焊接一体的结构清理起来更方便，抗污损能力更强。

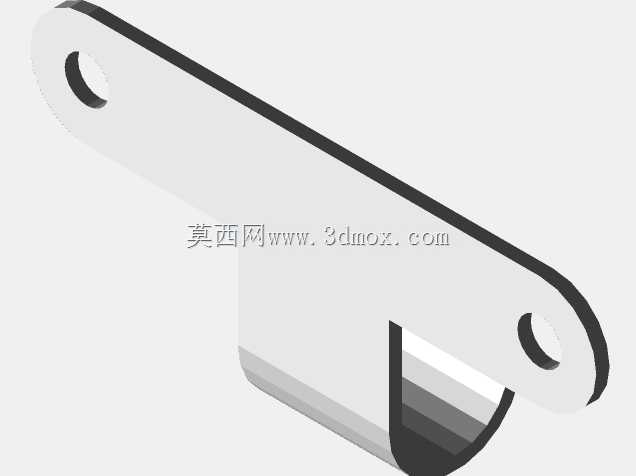

　　安装边界上，两个固定基座都采用了带折边的钣金结构，每个基座上预留了两个安装定位孔，焊接前可以先通过点焊或者临时螺栓固定调整位置，确认门体闭合的压紧量合适之后再满焊固定，避免出现锁扣扣合过松或者过紧的问题。锁扣整体的突出高度控制在较低范围，不会在门体外形成过大的突出结构，避免人员通行时剐蹭，也不会影响周边其他设备的安装布局。压杆的操作位置做了圆弧过渡，没有尖锐的棱角，徒手操作的时候不会划伤手部，符合车间设备的安全设计要求。

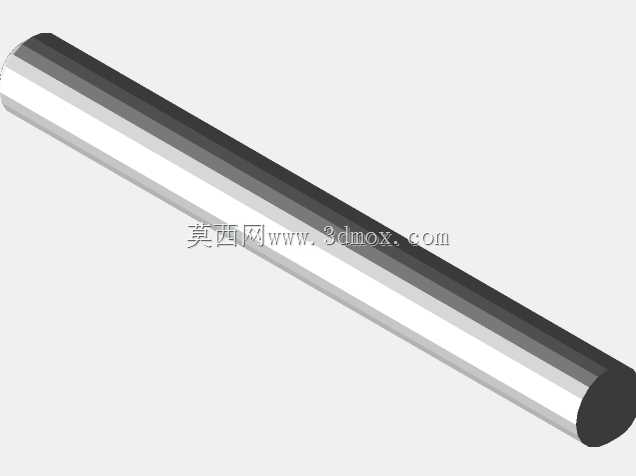

　　从加工工艺角度看，整个结构的零件拆分非常合理，两个基座采用3mm左右的普通碳钢板切割折弯就能成型，锁环和压杆采用6mm直径的圆钢弯折，所有零件的加工都不需要特殊设备，普通的钣金加工厂甚至车间自有维修班组就能完成制作，材料成本极低。焊接的时候只需要采用常规的TIG焊接或者二氧化碳气体保护焊就行，焊后打磨掉焊渣就可以直接使用，如果有防腐需求，整体喷塑或者刷漆都能适配，不会因为结构复杂出现喷涂死角。

　　实际使用过程中，这种结构的压紧力可以通过调整锁环的弯折尺寸来适配，要是门体和门框之间有密封胶条需要压缩，只需要适当调整锁环的有效长度，就能获得合适的压紧量，保证密封胶条的压缩量均匀，避免柜门出现缝隙进灰或者漏液的问题。和带弹簧的搭扣相比，这种纯刚性焊接的结构没有弹簧疲劳失效的问题，使用寿命更长，就算在户外设备上使用，也不用担心弹簧锈蚀断裂导致锁扣失效，日常维护只需要定期在锁环和压杆的接触位置抹少量润滑脂就行，维护成本极低。

　　在结构强度方面，因为所有受力部件都是钢质焊接结构，就算受到较大的外力冲击，也不会出现塑料锁扣碎裂或者薄钣金搭扣变形的问题，适合用在有一定防护要求的设备舱门上，比如车间里的打磨设备防护罩、焊接设备的检修门，这类场景偶尔会有工件磕碰、焊渣飞溅，这种钢质焊接锁扣的抗损伤能力远优于普通的商用搭扣。安装的时候不需要在门体上开复杂的安装槽，只需要把两个基座对准位置焊接固定就行，对于已经制作完成的门体改造也非常友好，不用对原有门体做大面积的改动，只需要打磨掉焊接位置的油漆就能直接安装，适配性极强。
