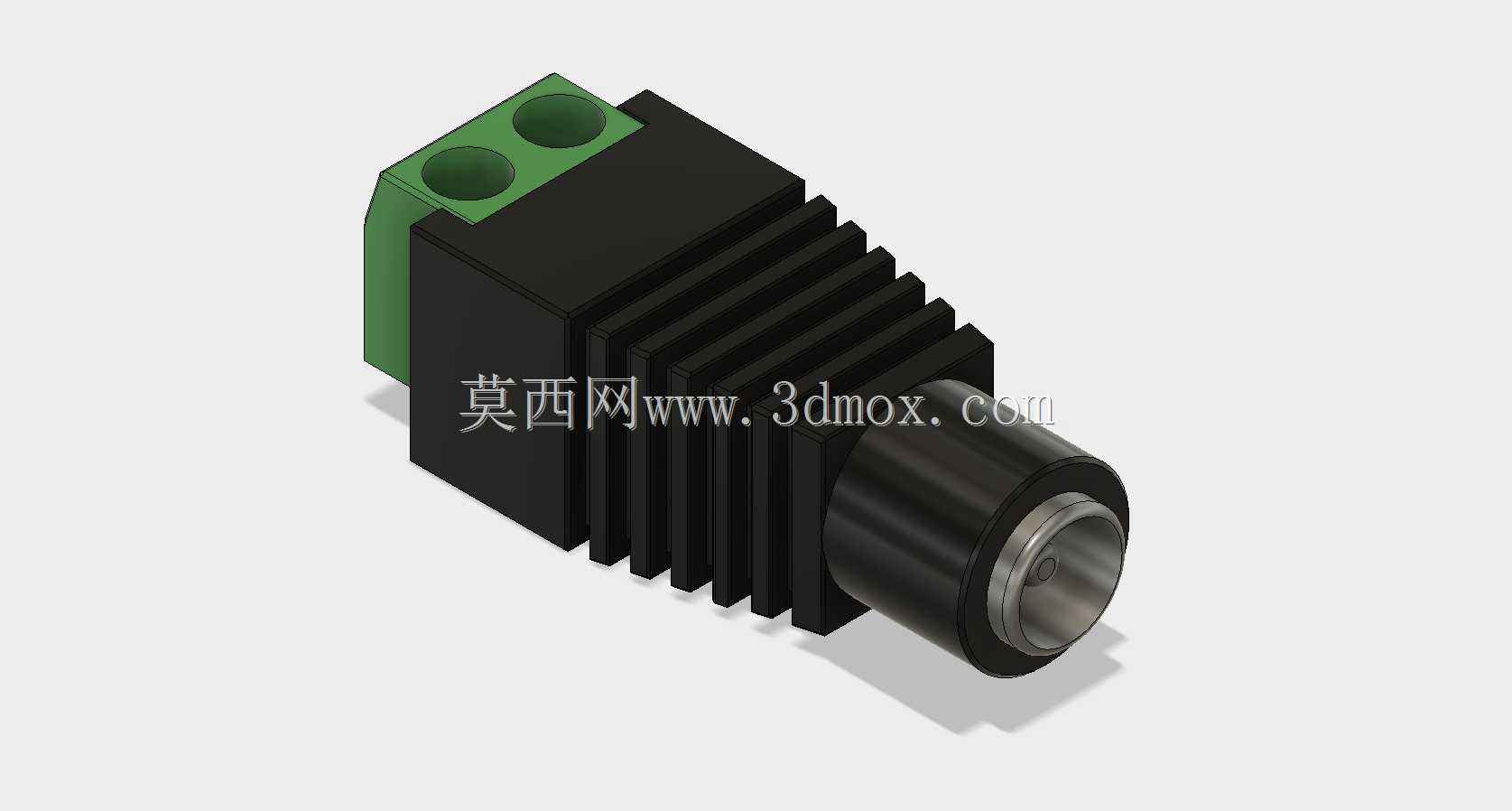

2.1毫米内螺纹带接线座直流电源插座

　　这款板装式直流电源接插件，核心适配2.1mm规格的公头直流电源插头，接口端采用内螺纹结构设计，区别于常规卡扣式DC插座，螺纹锁紧结构能在设备移动、受外力拉扯的工况下避免插头松脱，大幅提升供电连接的可靠性，常见于工业手持检测终端、户外通讯中继设备、小型工控板卡供电接口这类对连接稳定性要求较高的场景。从结构设计逻辑来看，产品整体采用分体式组合结构，前端金属接口嵌套在绝缘基座内，金属内芯与接线端的导电部件直接压接导通，省去了中间转接的导电片，能降低接触电阻，减少大电流供电时的温升。后端的绿色接线座采用螺钉压接式接线设计，无需焊接，现场布线时直接剥线后拧紧压线螺钉即可完成接线，适配0.5-1.5平方毫米的多股铜芯导线，

　　既适合小批量设备组装时的手工接线，也能适配半自动端子压接的批量生产工序。外形尺寸方面，接口端的圆柱段外径为标准DC插座通用尺寸，安装时可直接适配常规面板开孔，不需要额外定制开孔模具；后端的散热鳍片状结构并非装饰，是设计时特意增加的散热筋结构，当插座通过额定电流时，导电部件产生的热量可以通过这些筋条增加与空气的接触面积，提升自然散热效率，避免长期满负载工作时绝缘基座因高温出现老化变形。安装边界上，产品采用卧式贴板安装方式，底部为平面结构，可直接通过螺丝固定在设备壳体或者PCB板的预留安装柱上，接线端的两个接线孔朝向与接口轴向垂直，布线时导线可以顺着设备内部走线槽排布，不会出现导线弯折半径过小导致的线芯断裂问题。

　　接口端的内螺纹规格与同规格带螺纹锁紧的DC公头完全匹配，锁紧后可承受50N以上的轴向拉力不松脱，能应对设备搬运、外接电源线被意外拖拽的极端情况。绝缘基座采用黑色阻燃工程塑料材质，满足UL94-V0阻燃等级，接线端的绿色绝缘件与基座采用卡扣式装配，装配后无松动缝隙，可避免灰尘、潮气进入导电部位造成接触不良。导电部件全部采用黄铜镀镍材质，内芯接触弹片采用高弹性铜合金，反复插拔500次后接触电阻仍能保持在5毫欧以内，不会出现接触不良导致的供电电压跌落问题。在实际选型应用中，这款插座尤其适合需要长期固定供电、且设备存在一定振动的使用场景，比如壁挂式通讯信号放大器、户外小型监测设备的供电接口，相比普通无锁紧的DC插座，

　　能大幅降低售后维护中因插头松脱导致的设备断电故障。设计建模时需要注意，接口端的内螺纹深度要与公头螺纹长度匹配，避免出现公头拧到底后接触针无法完全插入插座内芯的问题；接线端的压线螺钉行程要预留足够余量，保证不同线径的导线都能被可靠压紧，不会出现压接过松导致的导线脱落；基座上的散热筋厚度要均匀，避免注塑生产时出现缩痕影响外观和装配精度；安装孔的位置公差要控制在±0.1mm以内，保证与设备壳体或者PCB板的安装柱精准对位，不会出现装配时螺丝无法拧入的问题。
