做嵌入式开发的同行大多遇到过开发板裸板部署的痛点:接线拉扯容易扯掉排针,车间粉尘飘到引脚间容易造成短路,多块板叠装时没有定位柱容易错位,甚至调试时螺丝刀不小心滑到板上直接造成芯片短路报废。这款针对树莓派3设计的叠层透明防护外壳,就是从实际部署的痛点出发做的结构设计,没有多余的装饰性结构,每一处特征都对应实际使用中的需求。

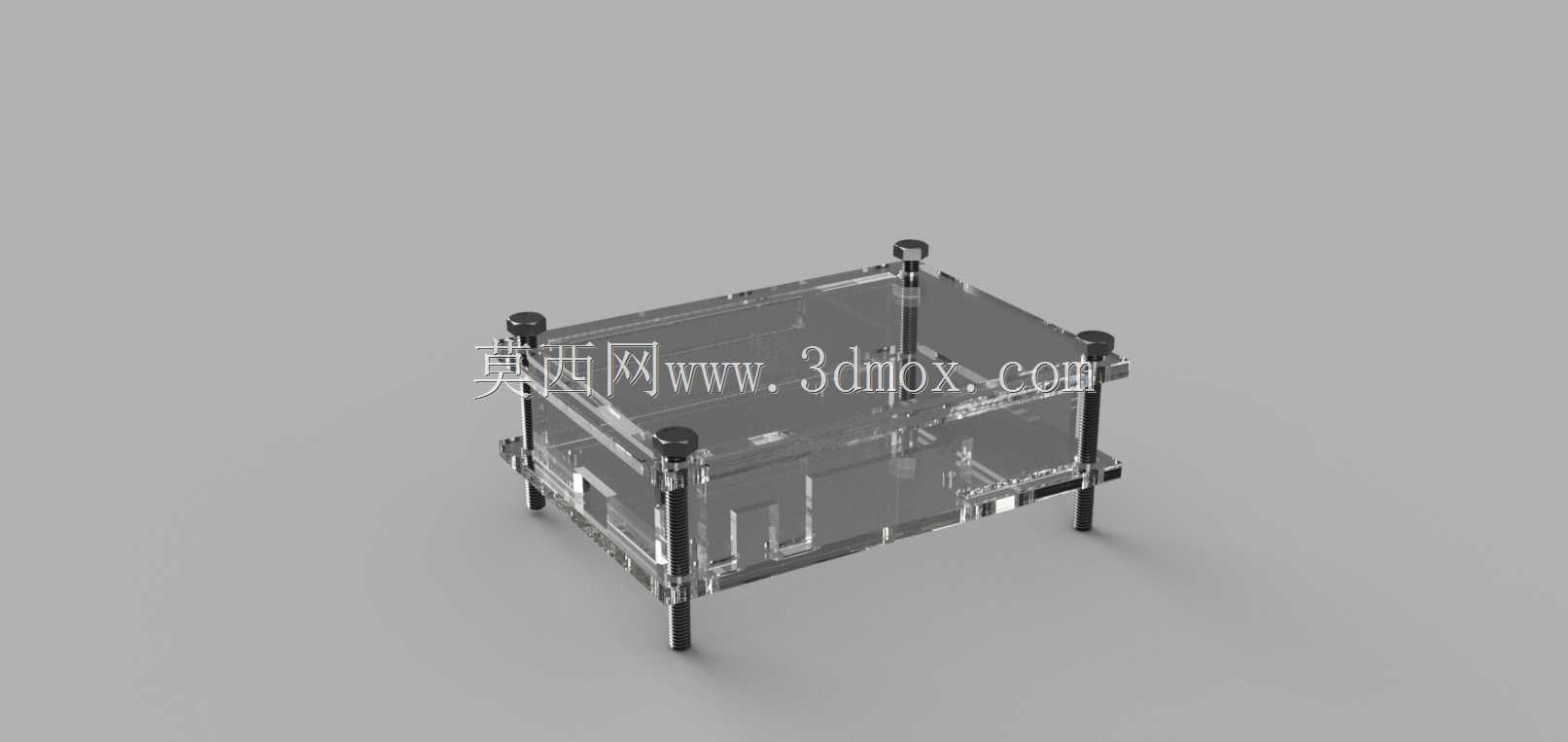

先从安装边界说起,外壳内腔完全贴合树莓派3的板卡轮廓,四周预留了1.2mm的间隙,避免板卡边缘的焊盘与壳体硬接触造成磨损,四角的铜柱安装位直接对应板卡的原生固定孔,不需要额外打孔或者转接,M2.5的铜柱穿过上下亚克力板后直接锁紧,既可以单块板卡封装,也可以通过加长铜柱叠装扩展板、散热风扇或者传感器模块,叠装时每层的定位精度靠铜柱与板孔的间隙配合保证,同轴度控制在0.1mm以内,不会出现层间错位压到元件的情况。

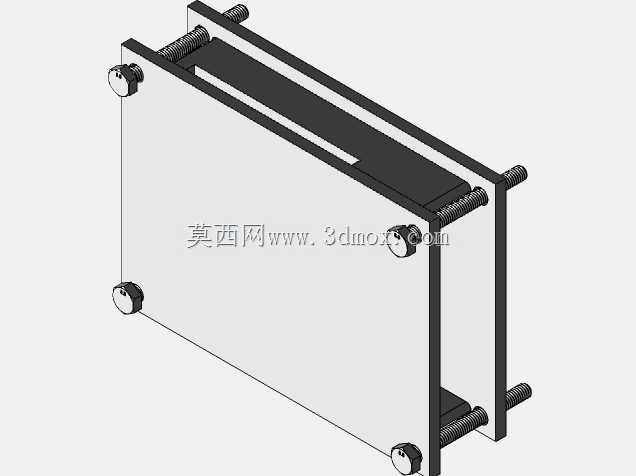

外壳的侧板做了精准的开口避让,对应树莓派3的所有外接接口:HDMI接口位置预留了刚好能插入标准HDMI接头的开口,不会出现插头插不到位的情况;USB接口和以太网口的开口边缘做了0.5mm的倒角,插拔接头时不会被亚克力边缘卡住;Micro USB供电口的开口深度刚好适配常见的直角供电插头,即使在狭窄的电控柜内部署,也不会因为插头突出过多影响柜门关闭;GPIO排针的位置做了通长开口,既可以直接插杜邦线接线,也可以外接扩展板时不用拆除上盖,调试接线非常方便。
材质选用透明亚克力,一方面是因为嵌入式调试时经常需要观察板载的电源指示灯、ACT状态灯,不用拆盖就能判断板卡的运行状态,排查故障时省了反复拆壳的步骤;另一方面亚克力的绝缘性能优异,表面电阻率达到10的12次方欧姆以上,即使壳体接触到电控柜内的金属结构,也不会造成板卡短路,相比金属外壳不需要额外做绝缘喷塑处理,成本更低且重量更轻,整套装好后的重量不到80g,对安装支架的负载要求极低。
实际应用场景覆盖很广,在工业现场做数据采集终端时,这套外壳可以直接用双面胶或者扎带固定在DIN导轨旁,不用额外做安装支架;在教学实验场景中,透明壳体可以让学生直观看到开发板的接口位置和接线状态,同时避免学生直接触碰板卡造成静电击穿;在DIY智能硬件项目里,叠层结构可以直接把传感器模块、继电器模块和树莓派叠装在一起,做成一体化的控制终端,不用额外做整体机箱,缩短项目的开发周期。

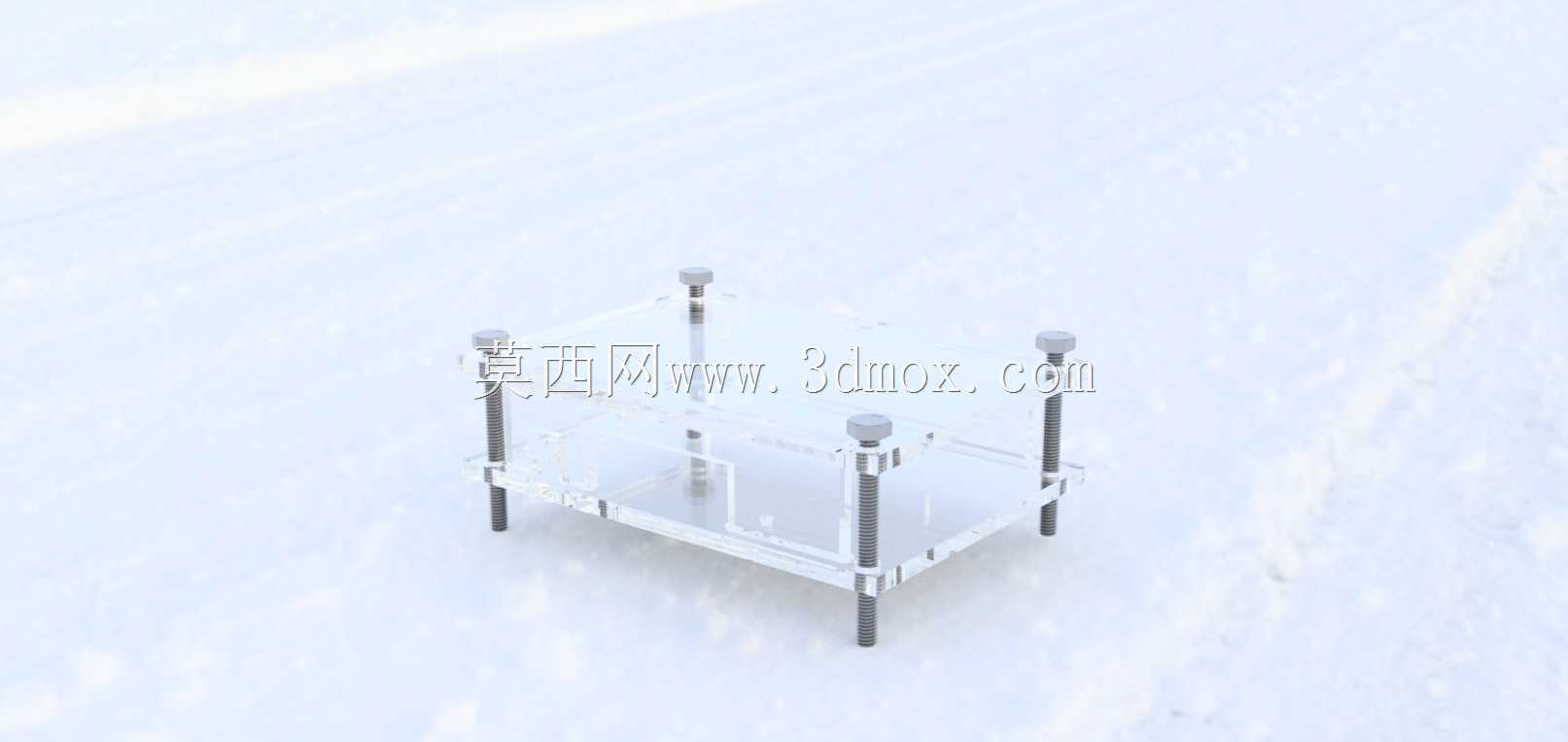

设计时特意把支撑铜柱做了突出壳体底部3mm的设计,这样壳体放在桌面上时,底部亚克力板和桌面之间留有空隙,一方面可以让空气从底部的缝隙流入,带走板卡运行时产生的热量,自然散热的效果比直接贴在桌面上低4-6摄氏度,另一方面如果桌面有少量溅水,也不会直接泡到板卡,提升了部署的安全性。上盖的对应芯片位置没有做遮挡,如果需要加装散热片,直接打开上盖贴好散热片即可,不需要修改壳体结构,散热片高度在10mm以内都可以正常盖上上盖,不会出现顶壳的情况。
很多现成的树莓派外壳要么把接口位置开得过大,粉尘容易从缝隙进去,要么开得过小,非原装的接头插不进去,这款外壳的开口尺寸是经过十几种常见第三方接头实测调整的,不管是镀金的工业级接头还是普通的消费级接头,都能顺畅插拔,同时缝隙控制在0.3mm以内,日常使用中的粉尘很难飘进壳体内,减少了引脚氧化的概率,延长板卡的使用寿命。叠装时的铜柱选用的是标准M2.5规格,市面上很容易采购到不同长度的铜柱,用户可以根据自己需要叠装的模块数量自行调整铜柱长度,不需要定制特殊的连接件,后期维护更换配件非常方便。
