小型精密手动台虎钳三维结构设计

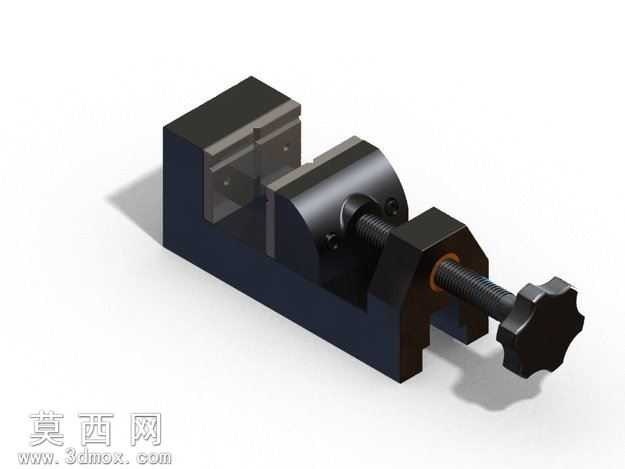

本作品为小型手动台虎钳的三维参数化建模成果，建模过程严格遵循机械加工工装夹具的实际生产尺寸规范，以SolidWorks为核心建模平台，采用自底向上的装配建模思路完成全结构搭建。首先对虎钳的核心功能模块进行拆分，分别完成固定钳身、活动钳身、传动丝杠、星形调节手轮、钳口夹板、导向滑轨、锁紧衬套等独立零件的建模：固定钳身采用一体式铸铁结构设计，建模时通过拉伸凸台、切除拉伸等特征还原其厚重的承重基座结构，对钳身底部的安装定位槽、钳口安装螺孔进行精准的特征还原，保证尺寸公差符合实际装夹需求；活动钳身与固定钳身通过燕尾型导向滑轨配合，建模时对滑轨的配合面做了公差适配的特征处理，还原滑动配合的间隙设计，避免虚拟装配中出现干涉问题。传动丝杠部分采用梯形螺纹特征建模，还原手动进给的传动结构，丝杠与活动钳身的连接部位设计有推力轴承衬套，建模时还原衬套的定位台阶与配合间隙，保证丝杠转动时活动钳身可平稳沿滑轨做直线进给运动；星形手轮采用多棱边防滑结构设计，通过圆周阵列特征完成手轮的防滑凸耳建模，手轮与丝杠的连接部位做了方榫配合的特征还原，保证扭矩传递的结构合理性。材质渲染阶段，针对不同零件的实际用材赋予对应材质：固定钳身与活动钳身赋予球墨铸铁材质，调整材质的粗糙度、漫反射参数还原铸铁件哑光深灰的金属质感；传动丝杠、锁紧衬套赋予调质45号钢材质，添加轻微的金属反光效果还原机加工零件的表面质感；钳口夹板赋予淬火合金钢材质，表面添加交叉防滑齿纹的纹理贴图，还原钳口的防滑夹紧功能；星形手轮赋予发黑处理的碳钢材质，调整材质的哑光黑质感与边缘轻微磨损的细节效果，提升模型的真实感。建模过程中对所有活动部件做了装配体干涉检查，验证丝杠转动带动活动钳身进给的全行程无结构干涉，钳口闭合时的对齐精度符合实际使用要求，整体模型结构完整，细节还原度高，可用于机械原理教学、工装夹具设计参考、小型加工场景的工装布局演示等用途，完整还原了手动虎钳的夹紧传动原理与各部件的装配关系。
