直列八缸发动机内联曲柄曲轴结构设计

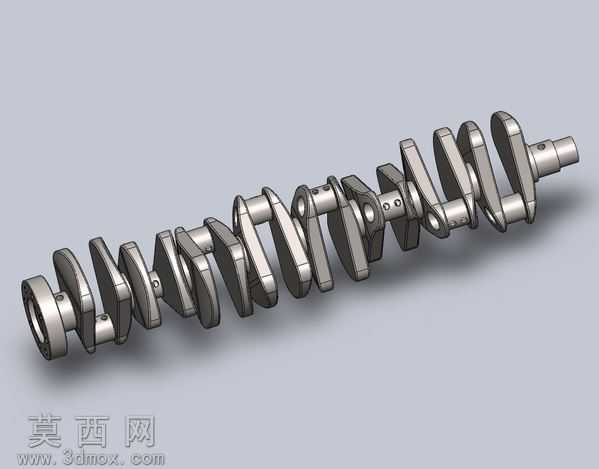

本作品为直列八缸内燃机配套的内联曲柄曲轴三维建模成果，建模过程依托三维参数化设计逻辑完成，首先依据直列八缸发动机的点火间隔角、活塞行程、曲柄半径等核心动力参数，确定各曲柄销的相位排布、主轴颈的间距尺寸，保证八组曲柄的错角完全匹配直列八缸机的做功顺序，实现动力输出的平顺性基础。建模阶段先完成单个曲柄单元的特征构建，通过拉伸、旋转特征生成主轴颈、曲柄臂、曲柄销的基础实体，针对曲柄臂的减重结构做了优化的切除特征，在保证结构强度的前提下降低曲轴整体转动惯量，同时对各轴颈的圆角过渡做了精细化处理，避免应力集中带来的结构失效风险。完成单个单元参数校准后，通过阵列配合相位角度调整，快速生成整根曲轴的整体结构，随后对曲轴前端的皮带轮安装轴段、后端的飞轮连接法兰做了细节特征补充，包括安装定位孔、键槽、密封轴颈的细节结构，完全匹配实际发动机的装配需求。材质渲染阶段，为曲轴整体赋予了锻造合金钢的金属材质，调整材质的粗糙度、反光度参数还原锻钢件经机加工后的金属质感，对轴颈表面做了高光处理体现精加工后的表面精度，曲柄臂部分保留了适度的哑光质感区分加工面与非加工面的视觉差异。渲染采用柔和的侧上方打光方案，清晰呈现各曲柄的错落排布结构、轴颈的同轴度特征以及整体的长轴类零件形态，阴影设置柔和不遮挡结构细节，能够直观展现曲轴的整体布局。设计思路围绕新型直列八缸发动机的动力输出需求展开，在传统直列曲轴结构基础上优化了曲柄臂的截面形态，调整了平衡配重的分布位置，能够更好抵消八缸机运转过程中的往复惯性力与旋转惯性力，降低发动机运转振动，为后续的发动机动力学仿真、装配干涉检查提供精准的三维模型基础，也可为同类型多缸内燃机曲轴的结构设计提供参考。
