树莓派3集成LM2596降压模块固定支架

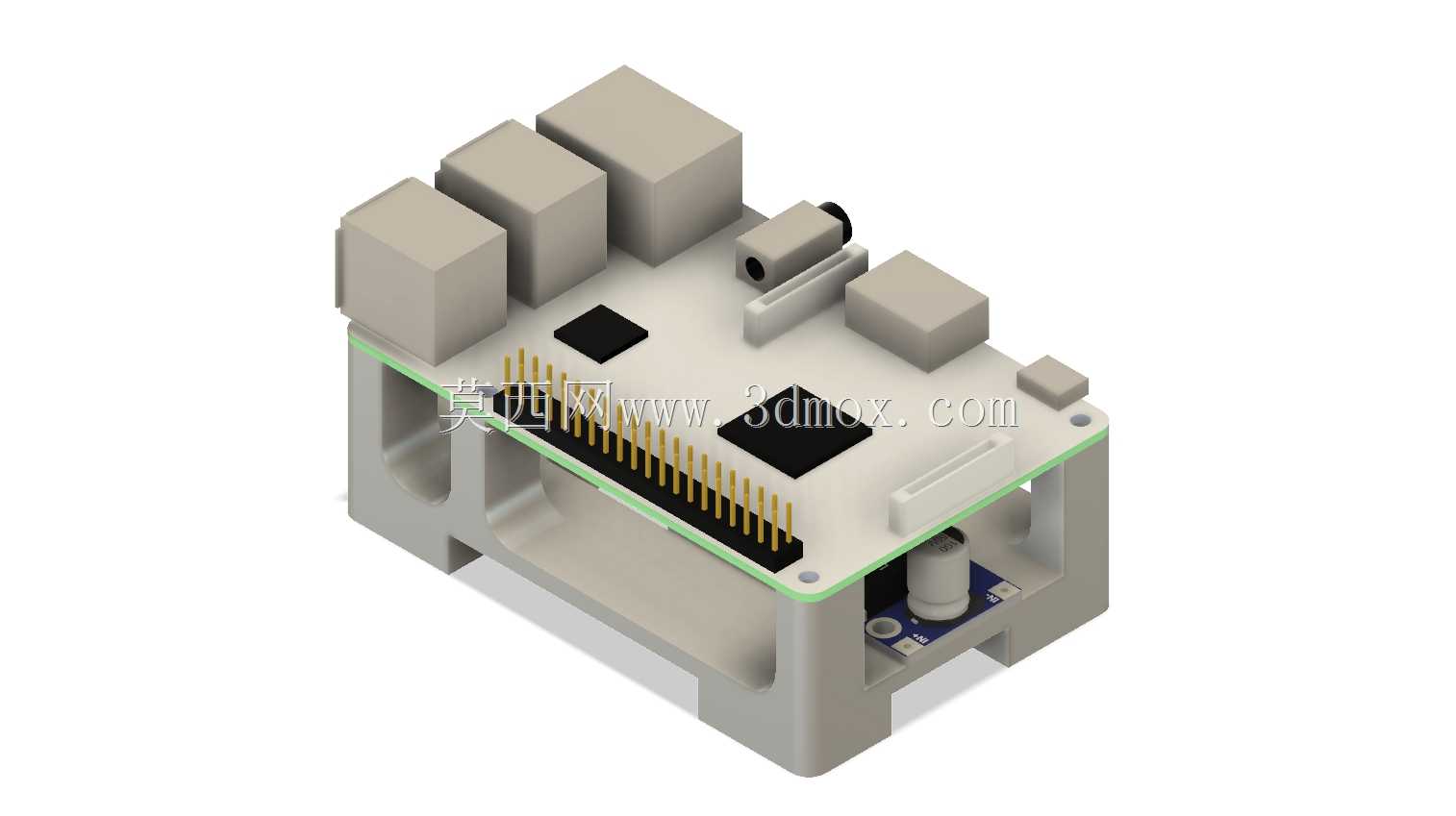

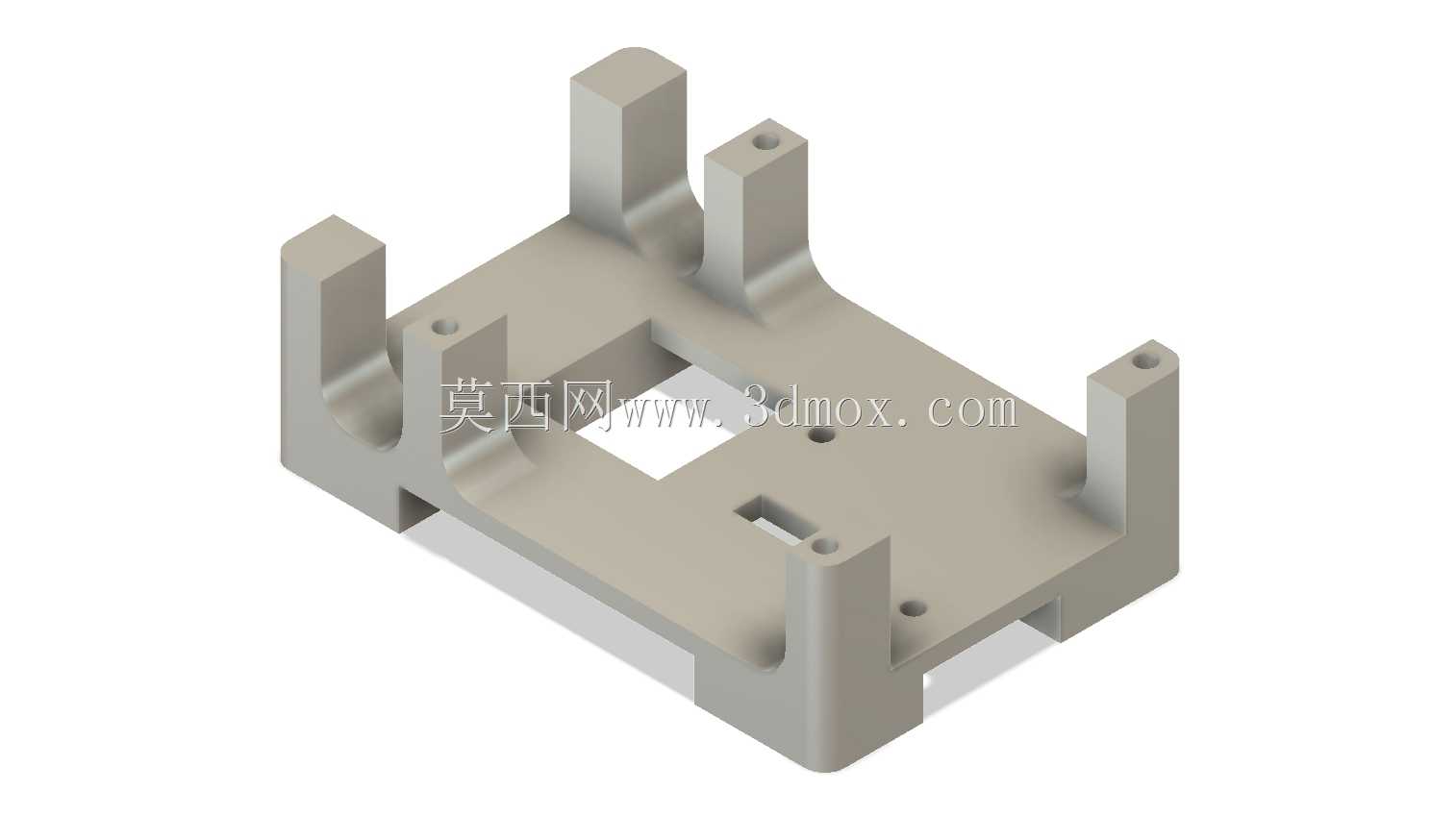

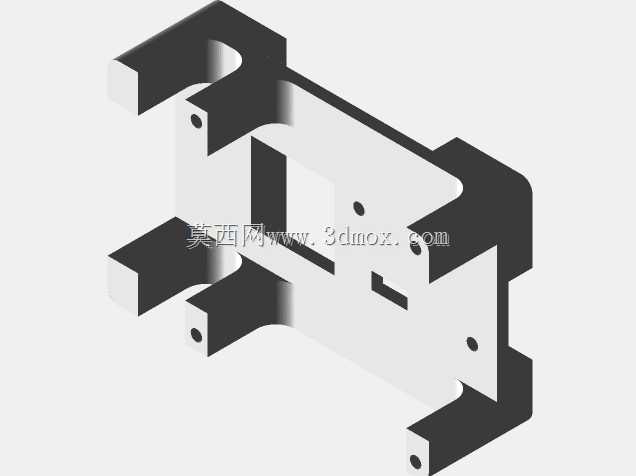

　　在嵌入式开发、小型智能硬件搭建的场景里，树莓派作为核心主控板的应用十分普遍，很多项目中需要外接DC-DC降压模块来实现宽电压输入适配，直接将两块板堆叠或者零散固定不仅占用安装空间，还容易在设备移动、调试过程中出现接线松脱、板件磕碰短路的问题，这个集成式支架就是针对这类实际使用痛点设计的结构件。从实际使用场景来看，这类支架多用于桌面级智能终端、小型物联网网关、便携检测设备的内部安装，也适合个人DIY项目、教学实验平台的板件固定，能同时完成主控板与电源模块的定位，省去额外打孔、扎带捆绑的繁琐操作。结构设计上，支架采用一体化框架式构型，主体承托区域完全匹配树莓派3的板型轮廓，四周预留的定位凸台刚好卡入树莓派板身的安装孔位，

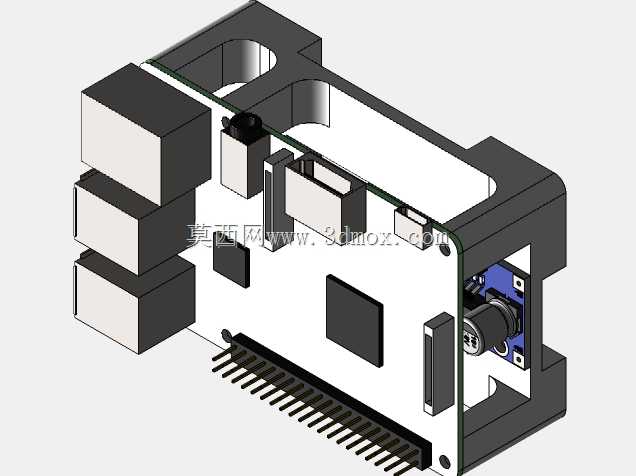

　　不需要额外螺丝就能实现板件的横向限位，承托面做了0.8mm的下沉台阶，避免板件底部焊盘直接接触支架平面造成短路，台阶边缘特意做了R1.2的圆角过渡，防止安装时刮伤板件阻焊层。针对LM2596降压模块的安装位，设计在支架下层的空腔区域，和上层树莓派板保持12mm的垂直间距，这个间距既满足了模块自身散热的空气流通需求，也预留了接线端子的操作空间，模块安装位设置了两个M2.5的螺丝柱，适配市面上绝大多数通用版LM2596模块的安装孔，模块输入端、输出端对应的支架侧壁都开了走线缺口，方便电源线、输出供电线的规整引出，不会出现线材被板件挤压破损的情况。安装边界方面，支架整体外轮廓尺寸控制在92mm×62mm×38mm，

　　刚好适配树莓派3加上常规LM2596模块叠装的总尺寸，不会额外占用过多安装空间，支架底部设置了四个带防滑胶垫卡槽的支撑脚，既可以直接放置在桌面使用，也能通过支撑脚的预留孔将整个组件固定在设备机箱的安装平面上，支撑脚高度为5mm，让支架底部和安装面之间留出通风间隙，帮助两块板件底部的元器件散热。细节处理上，支架在树莓派排针对应的位置做了通长的避让槽，不会干涉GPIO排针的外接接线，树莓派的HDMI接口、USB接口、网口、电源接口对应的支架侧壁都做了精准的开口，完全不影响各类外接线缆的插拔操作，LM2596模块的调压旋钮位置也预留了调节通孔，不需要拆下模块就能用螺丝刀调整输出电压。整个支架的壁厚均匀控制在2mm，

　　兼顾结构强度和轻量化需求，受力较大的定位凸台、螺丝柱位置都做了加强筋连接，避免反复拆装出现断裂问题，材料适配方面既可以用PLA、ABS等材料3D打印制作，也能开模注塑批量生产，满足个人DIY和小规模量产的不同需求。实际使用中，这种集成支架能让整个供电加主控的组件成为一个整体，在设备运输、调试移动过程中不会出现板件移位、接线拉扯的问题，规整的结构也方便后期维护时快速拆装，相比零散固定的方式，能大幅提升小型智能硬件内部结构的整洁度，减少因为安装不当导致的硬件故障。
