立式无源音箱箱体结构三维数模

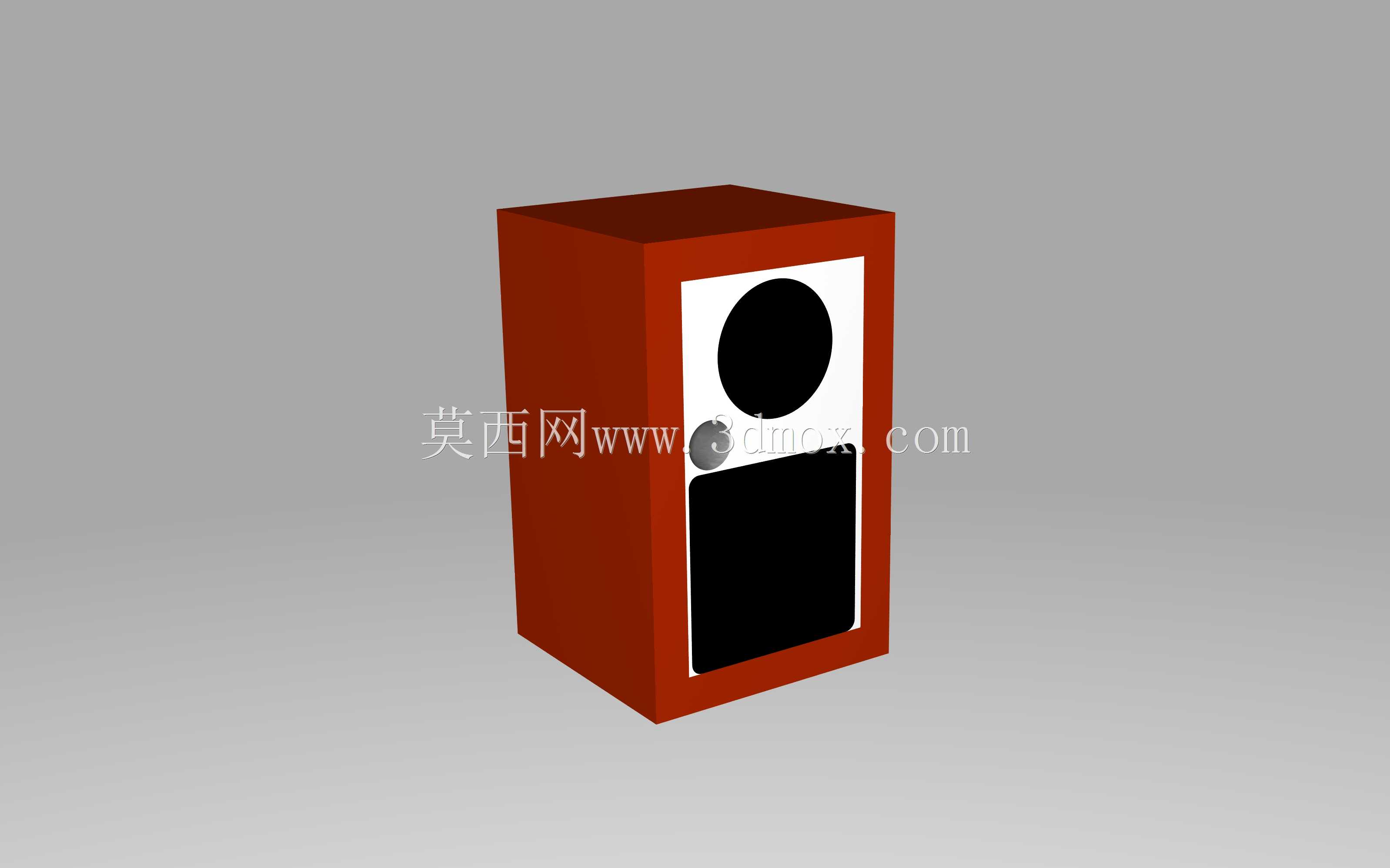

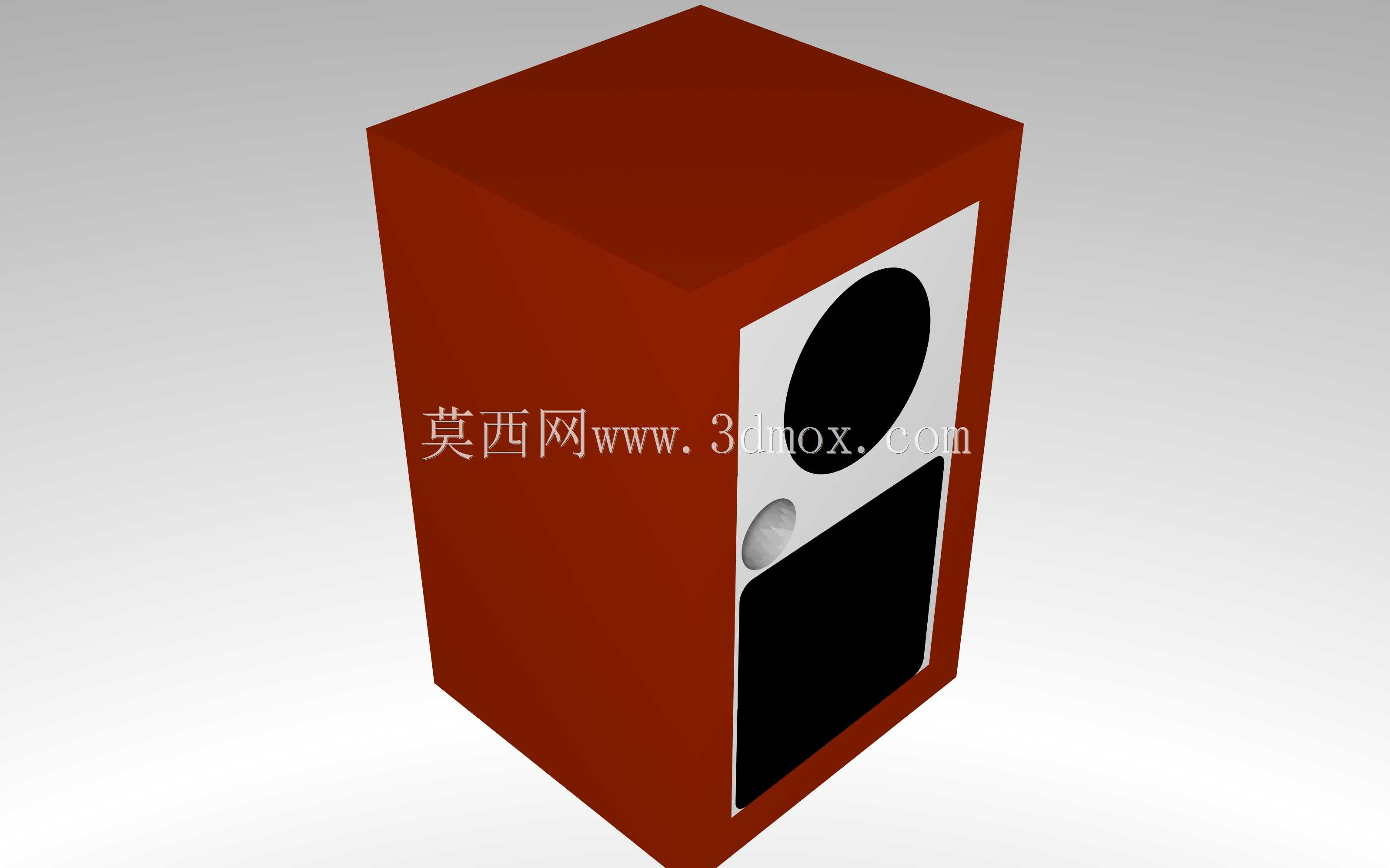

　　在民用音频重放、小型会议室扩声、桌面近场监听这类场景里，无源扬声器始终是保有量极高的电声终端部件，不需要内置功率放大电路的特性，让它可以灵活搭配不同参数的后级功放，适配不同空间的声压级需求，也给箱体结构设计留出了更多调整空间。这个立式箱体的结构设计，首先围绕单元布局做了排布考量：正面上方预留大尺寸圆形低音单元安装位，下方靠侧边设置小尺寸圆形倒相孔，倒相孔下方是矩形的中音或者被动辐射器安装区域，这种上下分区的布局，能减少不同频段声波在箱体内部的衍射干扰，让低频倒相的气流路径更顺畅，避免单元工作时的气流紊流带来的异音。从结构边界来看，整体采用长方体立式造型，竖直方向的高度大于水平截面的长宽，

　　这种比例一方面能让声中心高度更接近人耳坐姿的听音高度，减少近场听音时的垂直声轴偏移，另一方面也能给内部的腔体分隔留出足够空间，方便后续做独立声腔设计，把不同频段的单元分隔在独立腔体内，杜绝声短路问题。箱体的壁厚设计遵循了刚性优先的原则，从数模的壁厚比例来看，足够的壁厚可以减少大动态低频下的箱体谐振，避免箱板振动带来的音染，外边缘做了小尺寸的直角收边，没有多余的装饰性凸起，既可以降低加工时的板材裁切难度，也能减少外轮廓的声波衍射，让正面的声波辐射更平直。安装边界上，背部预留的接线柱安装位在设计时考虑了接线的操作空间，不会因为贴墙放置挤压线材，底部的平面结构可以直接搭配桌面脚钉或者减震垫使用，不需要额外的安装支架，适配桌面、落地支架、

　　嵌入式柜体等多种安装场景。设计过程中没有做多余的异形曲面，所有的拼接面都是平面结构，不管是采用密度板裁切粘接，还是采用塑料注塑成型，都能降低加工难度，控制生产环节的公差累积，单元安装位的止口结构做了台阶设计，安装单元时可以直接卡入定位，不需要反复调整对位，既能提升装配效率，也能保证单元和箱体之间的密封性能，减少漏气导致的低频损耗。倒相孔的位置没有设置在箱体背部，而是放在正面下方，这样即使箱体贴墙摆放，也不会因为墙面遮挡倒相孔的气流通道，导致低频浑浊，适配不同的摆放空间，不需要预留过大的背部离墙距离，对小空间使用场景更友好。内部腔体的容积是根据所选单元的TS参数匹配设计的，从外部尺寸推算的净容积，能够适配常见的6.

　　5英寸低音单元的倒相箱设计需求，不需要使用者额外调整内部填充的吸音棉量就能获得比较平直的低频响应，对于DIY音响爱好者或者小型音响产品的开发来说，这个结构可以直接作为基础框架，根据选定的单元微调局部尺寸，缩短开发周期。箱体的前障板做了略宽于侧板的搭接结构，这种结构可以减少前障板和侧板之间的拼接缝隙，提升整体的密封性能，同时也能让前障板的刚性更好，减少大音量下的板件振动。整个结构没有设置多余的外露卡扣或者装饰件，外观简洁，后续可以通过贴木皮、喷哑光漆等不同的表面处理方式适配不同的装修风格，不管是家用桌面搭配电脑使用，还是小型商铺的背景音乐扩声，都能融入使用环境。
