T形柄内六角扳手壁挂式收纳支架

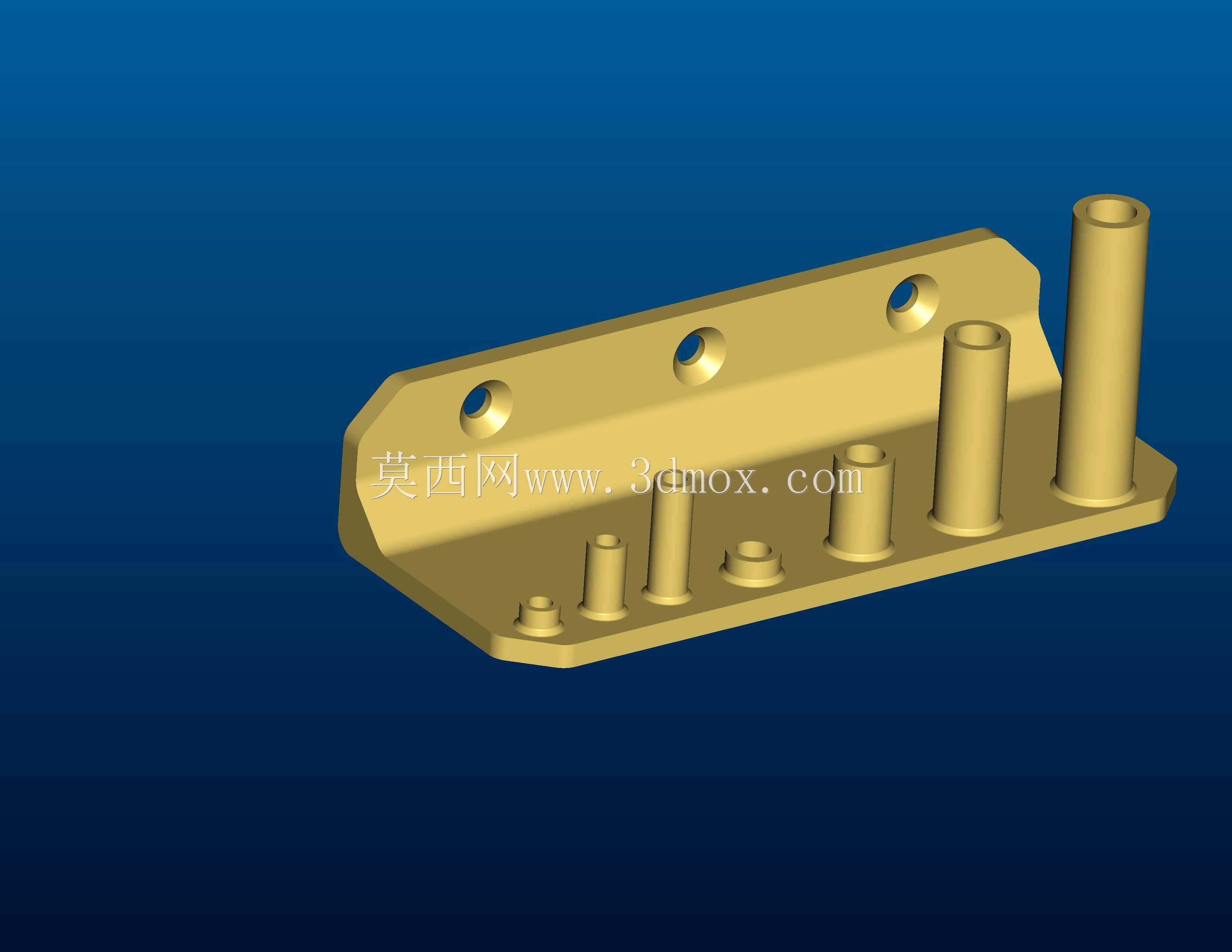

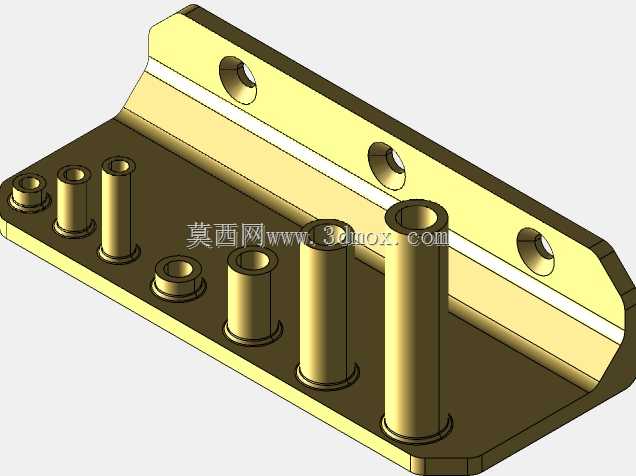

　　在机加工车间、设备维保站点、家用维修工具角这类场景中，T形手柄内六角扳手是拆装内六角紧固件的高频使用工具，这类工具杆身细长、手柄端有突出的T形结构，日常随意放置容易出现杆身弯折、滚花磨损、和其他工具磕碰导致精度受损的问题，同时取用的时候翻找工具也会占用不少作业时间，壁挂式收纳支架就是针对这类工具的存放痛点设计的专用固定结构。这款支架采用壁挂安装形式，安装时可通过背面的预留孔位配合膨胀螺丝固定在水泥墙面、木质工具柜侧板、金属工位隔断等平整立面，安装边界需保证支架前方预留至少180mm的操作空间，满足扳手取放时的手部操作余量，支架整体横向宽度控制在120mm以内，竖向高度95mm，突出墙面的厚度不超过40mm，不会占用过多的墙面空间，

　　也不会在人员通行时造成剐蹭。从功能特性来看，支架的卡位结构完全匹配T形内六角扳手的外形特征，卡位槽的开口尺寸对应扳手杆身直径做了适配，槽口上方做了1.5mm的圆弧倒角，取放时不会刮伤扳手杆身的金属镀层，T形手柄的承托位做了下沉式设计，扳手放入后手柄端完全落在承托平面上，不会出现杆身滑落、工具歪斜掉落的情况，单组支架可同时容纳多把不同规格的T形内六角扳手，卡位间距按照常用规格的扳手手柄宽度做了合理排布，相邻扳手放入后不会出现手柄互相干涉的情况，取用单个扳手时不会带动相邻工具移位。设计过程中优先考虑了3D打印的成型可行性，所有结构转角都做了R2以上的圆角过渡，没有小于1mm的薄壁结构，也没有需要额外添加支撑的悬空面，

　　打印完成后不需要做过多的后处理，去除打印底座即可直接投入使用；支架的壁厚设置为3mm，采用常规PLA、PETG等常见3D打印材料即可满足承重需求，单支架可承载总重量不超过2kg的工具，完全覆盖常用T形内六角扳手的总重量范围。实际使用中，这类壁挂支架除了固定在墙面使用，也可以通过背胶、磁吸配件固定在金属工具车侧面、生产线工位旁的立柱上，适配不同作业场景的收纳需求，相比传统的抽屉式工具收纳，壁挂式的存放形式让所有扳手的规格一目了然，取用的时候可以直接拿到对应规格的工具，不需要翻找抽屉，也能避免工具在抽屉内互相磕碰导致的精度损失，长期使用下来能有效延长内六角扳手的使用寿命，也能让作业区域的工具摆放更加规整，减少工具遗失的情况。

　　针对不同的安装基面，支架的安装孔位做了长圆孔设计，安装时可以微调固定位置，降低墙面打孔的位置精度要求，即使两个固定孔的间距存在1-2mm的误差，也能顺利完成支架的固定安装；承托位的边缘做了向上的翻边结构，即使受到轻微的外力碰撞，放在支架上的扳手也不会从侧面滑落，日常清洁作业区域的时候，抹布擦过支架表面也不会碰落工具。从结构受力角度来看，支架的壁挂受力点做了局部加厚处理，固定孔周围的壁厚增加到5mm，避免长期承重下固定孔位置出现开裂变形，承托扳手的受力筋从安装基面一直延伸到承托位前端，形成连续的受力传导路径，满负载放置工具时整个支架的形变量不超过0.2mm，不会出现支架下垂、卡位偏移的问题。
