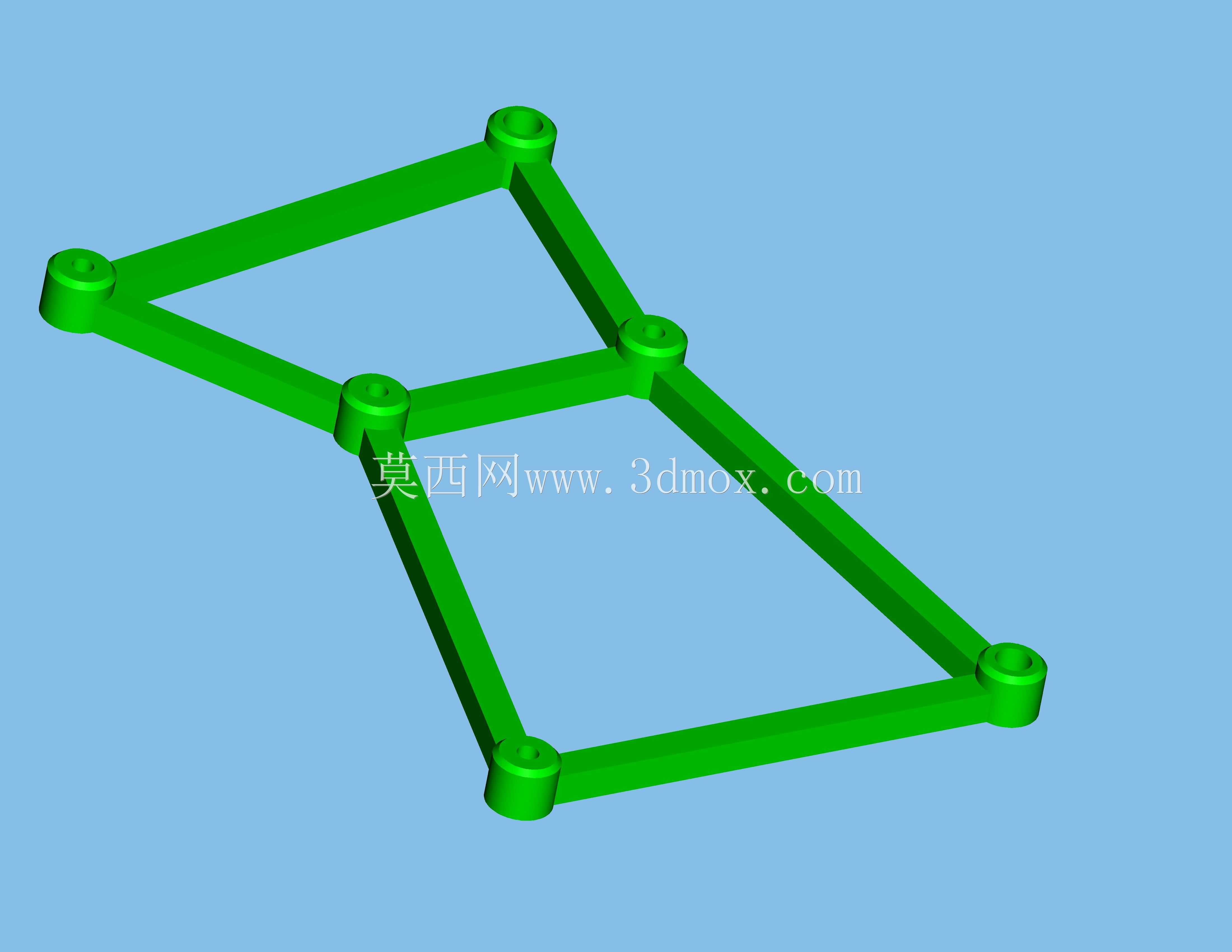

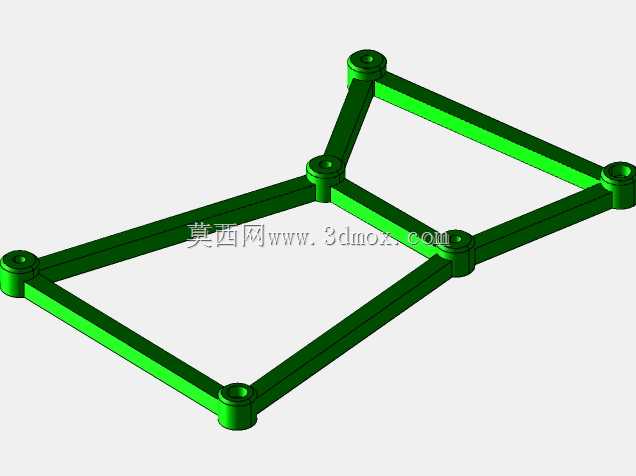

Arduino Mega开发板3D打印支撑固定结构

　　在嵌入式开发、创客项目搭建以及小型智能设备原型验证场景中，Arduino Mega作为IO资源丰富的主控板，常被集成到各类桌面级实验装置、小型智能终端、教学演示设备内部，而板卡的可靠固定是保障电路连接稳定、避免引脚受外力脱焊、减少设备移动过程中板卡晃动磕碰的核心前提。这款支撑结构针对Arduino Mega的板型轮廓做了适配设计，区别于通用万用支架的冗余结构，所有限位、支撑特征完全贴合板卡的边缘轮廓与安装孔位，安装时无需额外打孔或者对板卡做二次改装，直接将板卡卡入对应限位槽即可完成初步定位，配合预留的螺丝过孔可实现双重固定，即便设备存在小幅振动或者频繁移位的使用场景，也能保证板卡不会出现位移偏移。从设计思路来看，

　　这款支撑结构优先考虑了3D打印工艺的成型特性，所有壁厚均设置在1.5mm-2.5mm的合理区间，既避免了薄壁结构打印时的翘曲变形问题，也不会因为壁厚过大导致打印耗材浪费、成型周期拉长；结构上没有设计大跨度的悬空特征，所有悬空位置都添加了45度以内的自支撑斜角，打印时无需额外添加支撑材料，打印完成后仅需简单去除毛边即可直接投入使用，大幅降低了后期处理的工作量。在安装边界的考量上，支撑结构的底部预留了足够的走线空间，板卡安装后底部与安装基面之间留有3mm的间隙，既可以容纳板卡背面突出的焊盘引脚，避免引脚直接接触金属基面造成短路，也方便杜邦线从板卡底部走线，让设备内部的布线更加规整，减少飞线杂乱带来的信号干扰问题。

　　支撑结构的侧边对应板卡的USB接口、电源接口、外接排针位置都做了精准的避空设计，安装完成后所有外接接口都完全外露，不会影响数据线、电源线以及各类传感器扩展模块的插拔操作，甚至在需要频繁更换外接模块的调试场景下，也无需将板卡从支撑结构上拆下，直接在原位即可完成接线调试操作。针对创客项目中常见的多板层叠安装需求，这款支撑结构的四个角位预留了层叠连接的凸台与凹槽，多个相同的支撑结构可以直接上下堆叠卡合，实现Arduino Mega与传感器扩展板、驱动板、通信模块的分层固定，层与层之间留有8mm的通风间隙，能有效避免板卡长时间工作时的热量堆积，保障主控芯片稳定运行。不同于市面上常见的亚克力激光切割支架，

　　这款3D打印支撑结构在板卡与支撑的接触位置都做了0.2mm的微凸点设计，减少板卡与支撑件的接触面积，避免长期使用过程中板卡底部的印刷电路被支撑件磨损；同时所有边角都做了R1的圆角过渡，没有尖锐的棱角，安装调试过程中不会划伤手部或者损坏外接导线。在实际的项目应用中，这类支撑结构既可以用在桌面固定的实验装置上，也可以安装在移动类的小型机器人、智能小车内部，其结构强度完全可以满足常规移动场景下的抗冲击需求，即便设备出现小幅跌落，支撑结构也能吸收部分冲击力，减少板卡受外力冲击损坏的概率。设计过程中还充分考虑了不同批次3D打印的尺寸公差问题，所有与板卡配合的限位槽尺寸都预留了0.3mm的装配间隙，即便是使用FDM工艺打印、存在一定尺寸收缩误差的情况下，也能保证板卡顺利装入，不会出现过紧卡滞或者过松晃动的问题。
