Ender5打印机X轴线性导轨改装组件

　　桌面级FDM3D打印机在长时间使用后，原厂X轴采用的滑轮V槽铝型材传动结构，容易出现滑轮磨损、间隙增大、运动抖动的问题，直接影响打印件的表面光洁度与尺寸精度，尤其是在高速打印工况下，X轴的运动刚性不足会导致层纹错位、拐角振纹等常见打印缺陷。这套X轴轨道改装组件，就是针对Ender5系列机型的X轴运动系统做的刚性升级方案，替换原有滑轮传动结构，采用线性导轨作为X轴的运动导向载体，从根源上提升X轴的运动平稳性与负载能力。

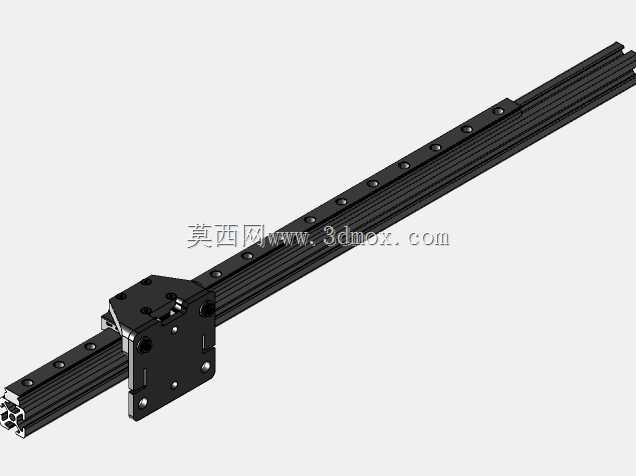

　　从结构设计来看，这套组件直接沿用原机的X轴铝型材安装基准，不需要对设备原有框架做打孔、切割等破坏性改动，导轨通过预装的连接孔位直接固定在原X轴型材的安装面上，滑块部分集成了打印头的安装连接板，孔位完全匹配原机的挤出机、热端组件安装尺寸，原有X轴的同步带安装位、限位触发位都做了对应适配，改装过程中只需要拆除原有滑轮组件，将整套导轨滑块组件对位锁紧，再调整同步带张紧度即可完成安装，不需要额外加工适配零件。

　　导轨部分采用标准微型线性导轨规格，轨道长度完全覆盖原机X轴的有效打印行程，两端预留了限位缓冲的安装空间，不会出现超程碰撞的问题；滑块为四方型标准滑块，预压等级适配3D打印的运动需求，既不会因为预压过大导致运动阻力增加、丢步，也不会因为预压不足存在运动间隙，滑块与安装板之间采用销钉定位加螺丝锁紧的连接方式，保证安装板与导轨运动方向的垂直度，避免打印头安装倾斜导致的喷嘴与平台不平行问题。安装板上除了预留热端、挤出机的固定孔位，还预留了部分拓展孔位，方便用户加装自动调平传感器、BLTouch、线材固定座等附加配件，不需要额外在板件上打孔。

　　在实际应用场景中，改装后的X轴运动阻力相比原厂滑轮结构降低约40%，运动过程中没有滑轮滚动的异响，高速移动时的抖动量明显降低，在打印100mm/s以上的高速工况下，X轴的跟随误差更小，打印件的拐角处不会出现明显的振纹，表面层纹更均匀；同时线性导轨的耐磨性能远优于原厂塑料滑轮，长时间使用不会出现磨损间隙，不需要定期调整滑轮偏心螺母来补偿间隙，日常维护只需要定期在导轨上涂抹少量润滑脂即可，维护成本大幅降低。

　　安装边界方面，整套组件安装完成后，X轴的总宽度、高度尺寸与原厂结构基本一致，不会和设备的外框、Z轴传动组件产生运动干涉，X轴的有效打印行程和原厂保持一致，不会因为改装缩减打印幅面；滑块的负载能力可以满足搭载近程挤出机、双喷头组件等升级配件的需求，不会因为负载增加出现导轨变形、运动卡滞的问题。设计过程中还考虑了原机的线材走线空间，安装板侧面预留了线槽固定位，X轴的电机线、热端加热线、热敏线可以顺着导轨侧面走线，不会在运动过程中出现线材拖拽、摩擦导轨的问题。

　　从运动精度来看，线性导轨的导向精度可以控制在0.02mm以内，远高于原厂滑轮结构的0.1mm左右的导向间隙，在打印薄壁结构、精密装配零件的时候，X轴的定位精度更高，零件的尺寸一致性更好，尤其是在频繁往复运动的打印路径下，不会因为反向间隙导致的尺寸偏差。这套改装组件同时适配Ender5与Ender5 Plus机型，只需要对应选择对应长度的导轨规格即可，整体结构没有冗余设计，所有零件都采用标准化的机械连接方式，零件互换性强，后期如果出现导轨、滑块磨损，直接更换同规格标准件即可，不需要定制专用配件。
