Ender5打印机Y轴线性导轨改装组件

　　桌面级FDM3D打印机的Y轴运动精度直接决定打印件层纹表现与尺寸公差，原厂采用滑轮配合铝型材V槽的传动结构，在长期使用后容易出现滑轮磨损、间隙增大、运动卡顿等问题，尤其是打印大尺寸ABS、PC等易翘曲耗材时，平台往复运动的稳定性不足会直接导致打印件错位、层偏移等报废问题。这套Y轴导轨改装结构，核心是将原厂的滑轮滑动替换为直线导轨副传动，从运动原理上降低摩擦阻力，消除长期使用后的磨损间隙，提升Y轴往复运动的平顺性与定位精度。

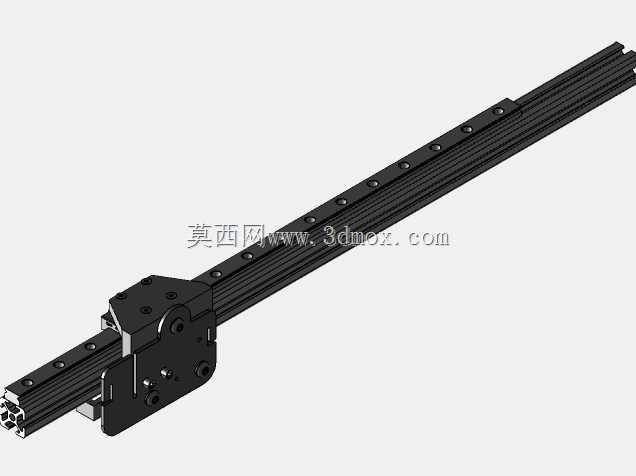

　　从结构设计来看，整套组件适配Ender5系列的原有2020铝型材框架安装位，不需要对原有设备的机身框架做打孔、切割等破坏性改动，导轨本体采用标准微型直线导轨规格，滑块部分通过定制的转接安装板与原有热床平台支架连接，转接板上预留了与原厂安装孔位完全匹配的固定孔位，安装时只需要拆除原有滑轮组件，将导轨通过T型螺母固定在型材对应槽位，再把热床支架通过螺丝锁紧在滑块转接板上即可完成装配，不需要额外调整其他传动部件的位置。

　　实际应用场景中，这套改装结构主要面向对打印精度有更高要求的桌面制造场景，比如手办模型打样、小型功能件试制、精密结构件验证等工况，改装后Y轴的运动重复定位精度可以提升至0.02mm以内，运动过程中的抖动量大幅降低，即使是150mm/s以上的高速打印工况，平台往复运动也不会出现明显的共振，能够有效减少打印件表面的振纹，提升Z轴层间的结合一致性。同时直线导轨的滚动摩擦结构相比原厂滑轮的滑动摩擦，运行阻力降低60%以上，能够减轻Y轴步进电机的负载，降低电机长时间运行的发热情况，减少丢步风险。

　　在安装边界尺寸上，整套导轨组件的长度完全匹配Ender5原有Y轴的运动行程，不会超出原有设备的机身外轮廓，安装后设备的整体占地尺寸与原厂保持一致，不需要额外调整设备的放置空间。导轨的安装基准面与原有型材槽道的平行度公差控制在0.05mm以内，装配时不需要额外做打表校准，只要按照孔位锁紧固定螺丝就能保证运动直线度，降低了普通用户的改装门槛。转接滑块部分的厚度经过精准计算，安装后热床的整体高度与原厂状态保持一致，不需要重新调整Z轴限位开关的位置，也不需要重新校准打印平台的水平度基准，减少改装后的调试工作量。

　　从功能特性来看，这套导轨组件的滑块自带密封防尘结构，能够阻挡打印过程中产生的PLA、ABS碎屑进入导轨滚道内部，延长导轨的维护周期，日常使用只需要每隔3个月在滚道内涂抹少量润滑脂即可保持顺滑运行，相比原厂滑轮需要定期调整张紧度、更换磨损滑轮的维护方式，长期使用的维护成本更低。同时导轨的刚性相比原厂滑轮结构更高，在热床加热到100℃以上的高温工况下，不会因为型材热胀冷缩出现运动卡滞的问题，能够适配更多高温耗材的打印需求。

　　设计过程中充分考虑了原有设备的兼容性，除了适配原厂的热床支架之外，也预留了加装玻璃平台、PEI弹簧钢平台、自动调平传感器等第三方配件的安装空间，不会因为改装导轨而影响其他升级配件的装配。传动同步带的固定位也做了对应优化，保持同步带的张紧方向与导轨运动方向完全平行，避免出现同步带跑偏、磨损加快的问题，保证传动效率的一致性。整套结构没有多余的冗余设计，所有部件都在原有设备的安装空间内布局，不会干涉X轴、Z轴的运动行程，改装后设备的最大打印尺寸与原厂参数完全一致，不会因为改装损失打印空间。
