大众途锐轮毂中心装饰盖结构设计

　　日常做整车外饰件结构匹配时，轮毂中心盖是很容易被忽略但直接影响整车外观一致性的小部件，这类零件看似只是装饰件，实际要兼顾安装可靠性、行驶工况下的防脱性能、不同温度环境下的形变适配，还要匹配轮毂中心孔的安装公差，不能出现高速行驶抖动、脱落或者长期使用后翘边的问题。这次针对途锐车型开发的这款中心盖，首先要匹配对应轮毂的中心沉台尺寸，外圈的卡接结构做了等分的弹性卡扣设计，卡扣的悬臂厚度控制在合理范围，既保证安装时的推入手感，不会出现硬敲才能装到位的情况，又能在卡入轮毂卡槽后有足够的预紧力，避免车辆经过颠簸路面、高速行驶时受离心力作用脱出。

　　从实际使用场景来看，这类轮毂中心盖安装在车轮正中心位置，日常要承受轮边的温度变化，比如长时间制动后轮毂传导的高温，冬季低温环境下的材料脆化问题，还有行驶中溅起的泥水、砂石冲击，以及洗车时高压水枪的直接冲刷，所以在结构设计时，卡扣的根部做了圆角过渡，避免应力集中导致低温下卡扣断裂，盖体和轮毂贴合的端面做了一圈微凸的贴合筋，安装后能和轮毂沉台端面紧密贴合，减少泥水进入卡接位置造成的卡扣锈蚀、卡滞问题。

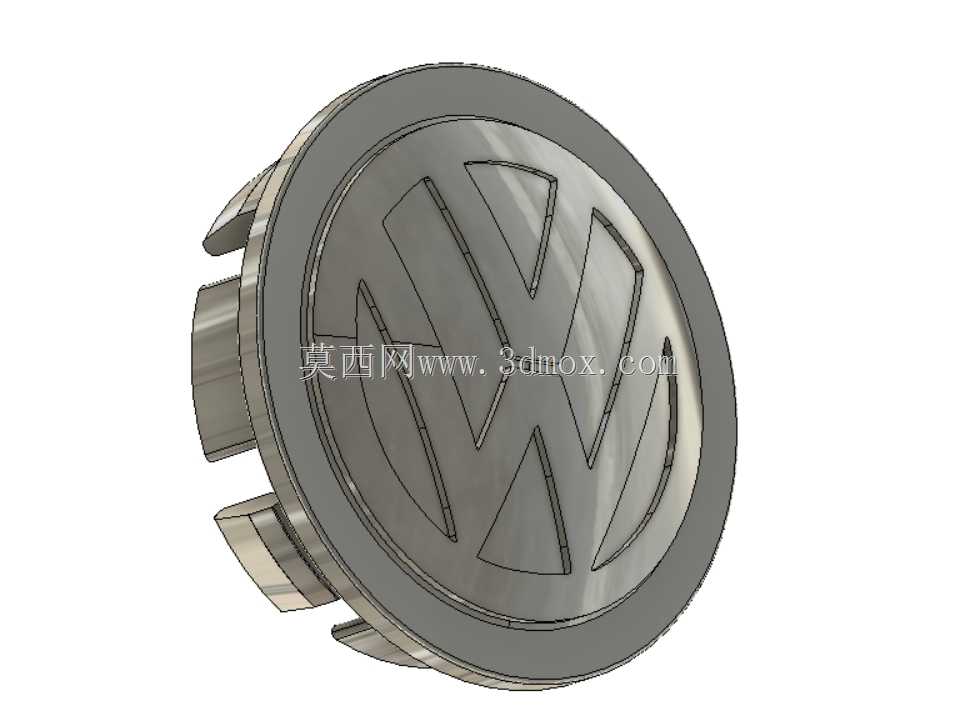

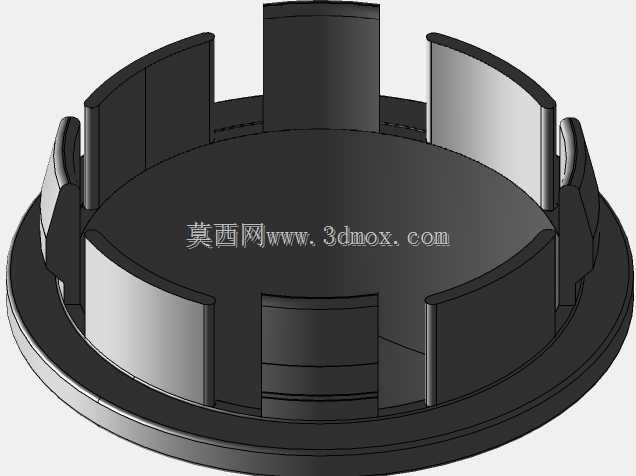

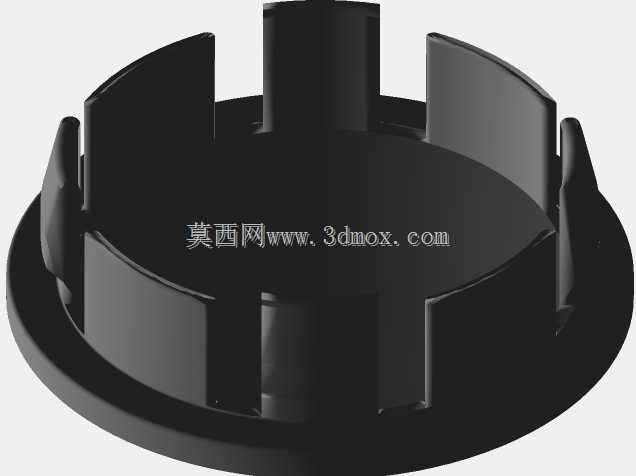

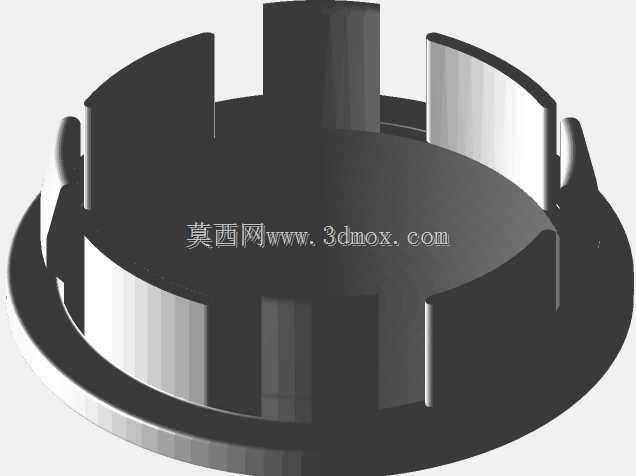

　　设计过程中最先确定的是盖面的品牌标识造型，标识的凸起高度做了严格控制，既保证视觉上的辨识度，又不会因为凸起过高在日常使用中容易被剐蹭磨损，盖面的整体弧度完全匹配对应轮毂中心沉台的曲面，安装后和轮毂表面保持齐平，不会出现突兀的凸起或者凹陷，保证车轮整体的视觉一致性。卡接结构的分布做了六等分的均匀排布，相比四等分卡扣，六等分的结构受力更均匀，安装时不需要刻意对准角度，推入后各个卡扣的受力一致，长期使用后不会出现单侧卡扣受力过大导致的盖体偏斜、缝隙不均的问题。

　　在安装边界的把控上，盖体的外圈直径比轮毂中心沉台的内径小0.2-0.3mm，这个间隙既可以抵消塑料件成型后的收缩形变，避免尺寸超差导致装不进去，又不会因为间隙过大出现安装后松动旷量。卡扣的卡接深度控制在1.5mm，这个深度既能保证足够的拉脱力，满足高速旋转时的防脱要求，又不会因为卡接过深导致拆卸困难，后期维修更换轮毂或者做动平衡时，可以用专用工具轻松撬下，不会损坏卡扣或者刮花轮毂表面。

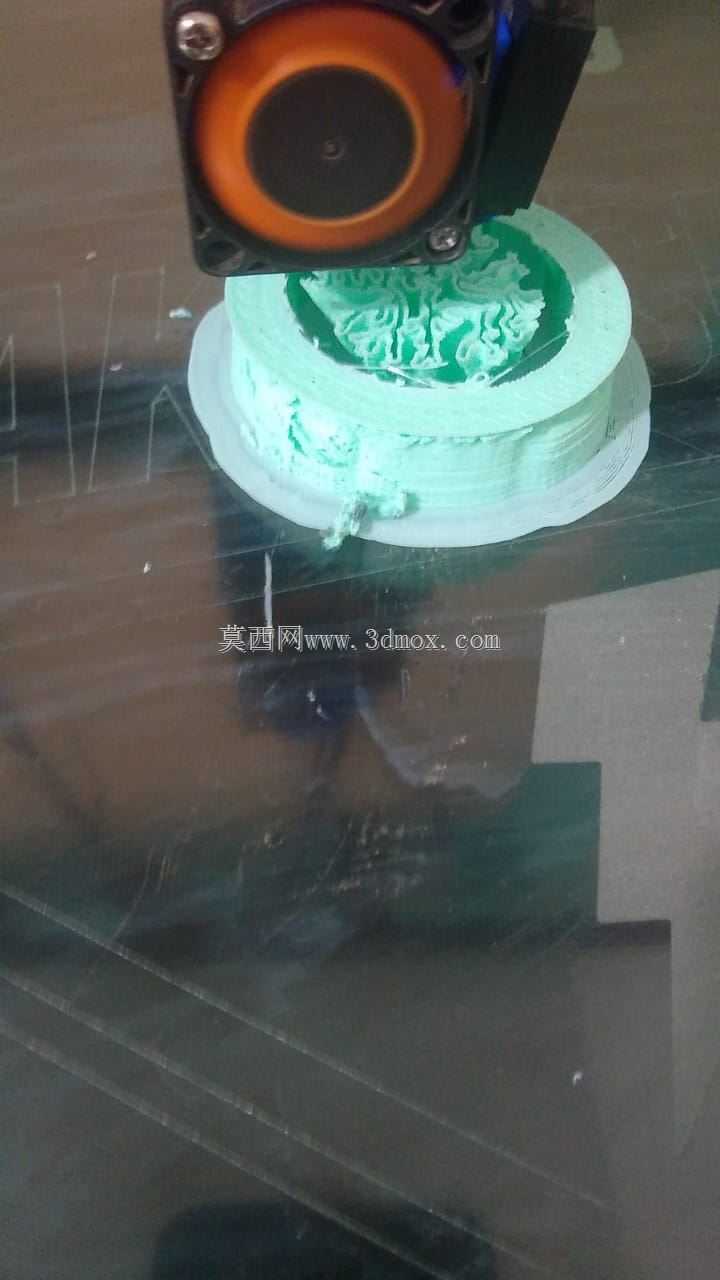

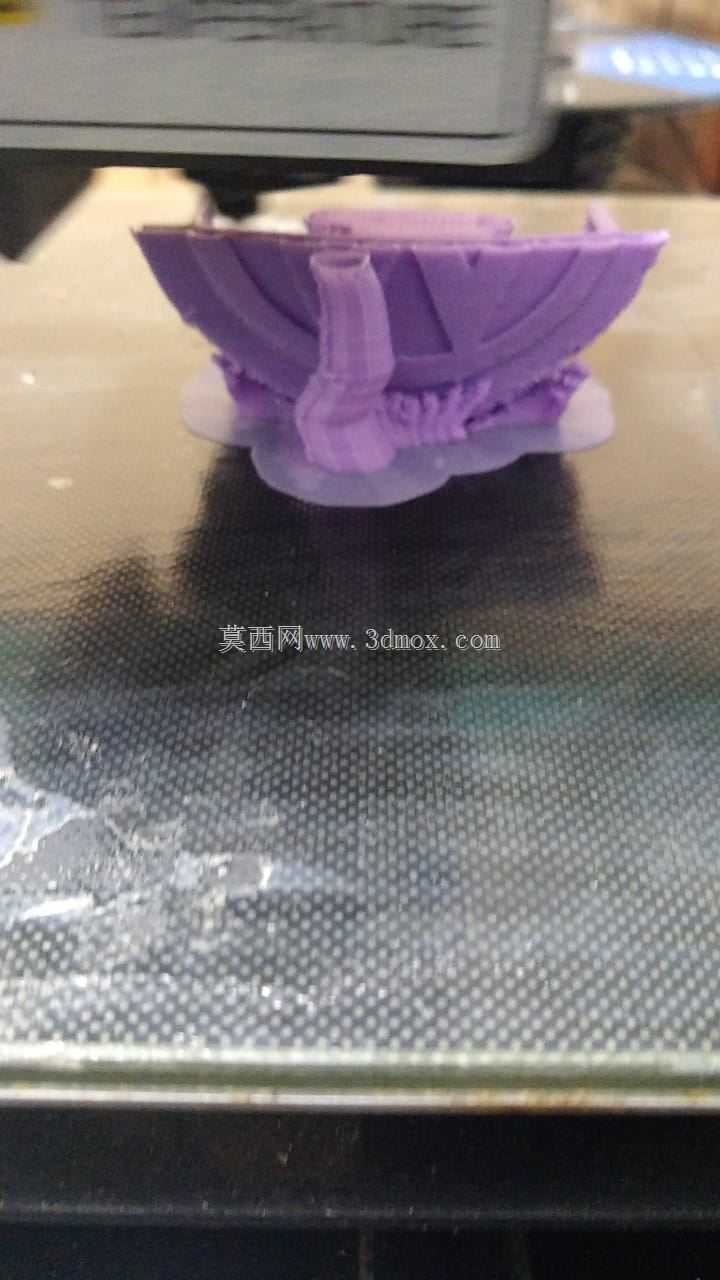

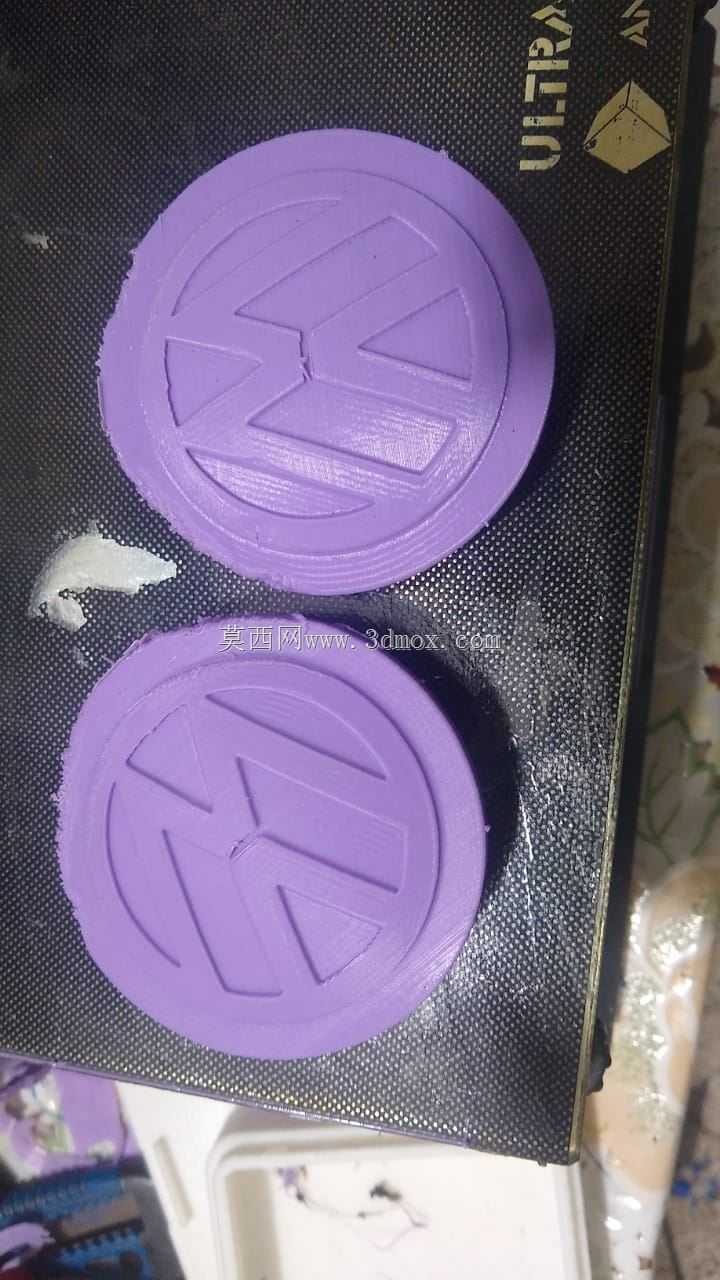

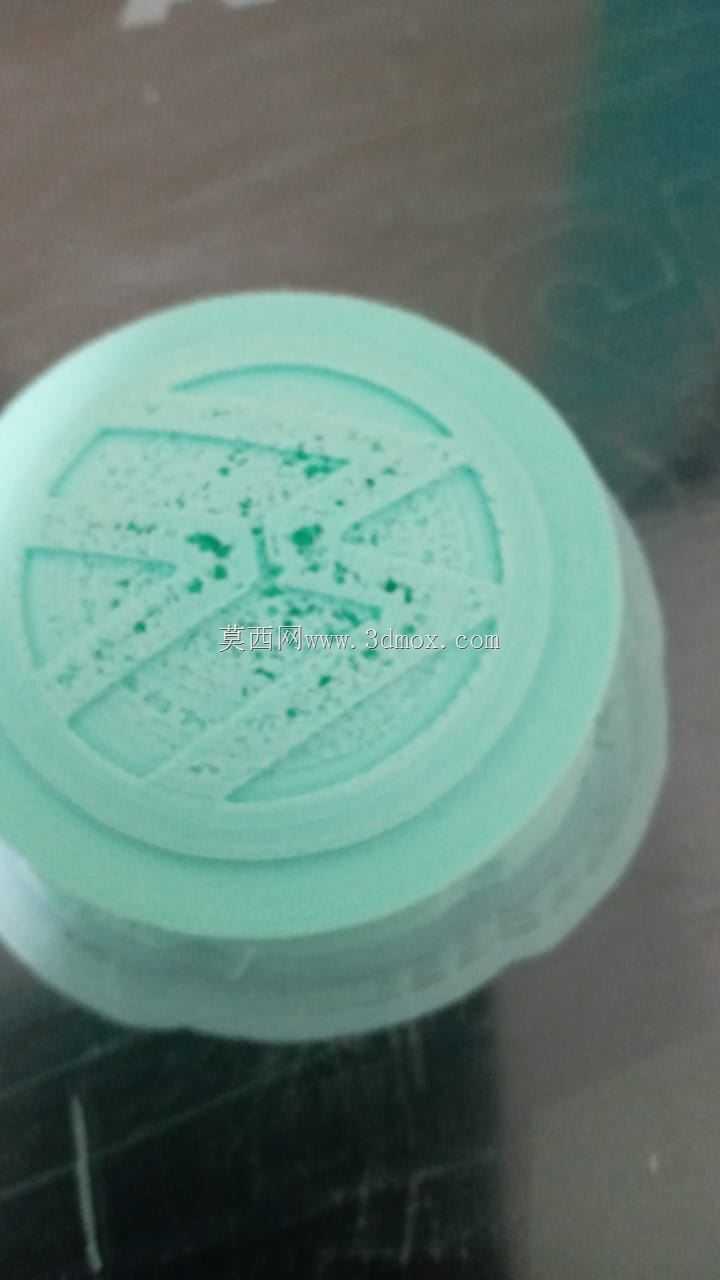

　　针对3D打印验证的场景，不同的打印摆放方向会直接影响零件的成型精度和结构强度，垂直摆放打印时，卡扣结构是层叠成型的，层间结合力不足，加上打印过程中冷却不均的话，卡扣位置容易出现层间开裂，强度达不到安装要求；而横向摆放打印时，盖体的平面和打印平台平行，卡扣结构是整体横向成型，层纹方向和受力方向垂直，结构强度更好，成型后的尺寸精度也更高，安装匹配度更好。打印完成后只需要简单去除支撑，处理掉卡扣位置的毛刺，就可以直接做安装匹配验证，不需要额外的后处理工序。

　　这类零件虽然尺寸不大，但是在整车零部件体系里属于用户能直接观察到的外饰件，细节的匹配度直接影响用户对车辆品质的感知，设计时既要考虑结构的可靠性，也要兼顾安装和维护的便利性，同时还要控制零件的成型难度，不管是量产注塑还是小批量3D打印验证，都能有比较好的成型效果，不会出现结构设计不合理导致的成型缺陷。
