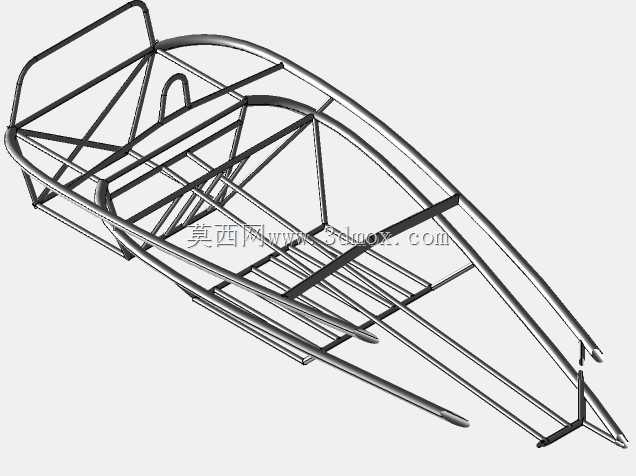

Ariel Atom 3s钢管赛车车架结构设计

　　这套钢管空间桁架结构是面向轻量化赛道跑车开发的核心承载基体，完全围绕开放式座舱小排量运动跑车的使用场景做结构适配，日常可满足公路合法行驶的承载需求，赛道场景下能承受大侧向加速度、急加减速带来的多维度载荷冲击，是整车所有子系统的安装基准载体。不同于传统承载式车身的冲压焊接结构，这套管架完全采用圆形金属管材通过空间交错焊接成型，没有额外的覆盖件承力结构，所有行驶载荷、冲击载荷都通过管材组成的桁架结构传递分散，整体抗扭刚度远高于同重量的冲压车身结构，非常适配追求极致推重比的轻量化运动车型。从结构布局来看，前部管架直接预留了前悬架上下摆臂的安装铰点位置，转向机安装位、制动管路走线空间、前防撞缓冲结构的延伸段都做了一体化整合，前舱区域的管架间距经过反复调整，既可以容纳动力总成、散热系统的安装空间，又不会因为管材过密增加不必要的重量，前部最外侧的弧形管材同时承担了前翼子板安装基准、正面碰撞力传导的双重作用，碰撞时可以通过管材的渐进变形吸收冲击能量，避免冲击力直接传递到乘员舱区域。乘员舱区域的管架做了重点强化，侧边防撞杆采用了大直径厚壁管材，沿着座舱侧面轮廓布置，侧面碰撞时可以直接将冲击力传递到前后主承载环，不需要额外加装防撞梁就能满足赛事级的侧面防护要求；座舱底部的横向管架间距控制在合理范围，既可以直接作为座椅安装的固定基体，又能为踏板总成、仪表台支架、安全带固定点提供安装位置，所有安全带安装点的管架都做了斜向支撑加强，

　　避免紧急制动或者碰撞时安装点出现变形失效。后部管架围绕后悬架、动力总成后置的布局做设计，主减速单元、后悬架摇臂的安装点都直接集成在后部主承载环的延伸结构上，减震器安装座的位置预留了足够的调节空间，可以适配不同调校需求的减震器安装角度，后部上方的管架同时作为防滚架的上延伸段，满足赛道驾驶时的翻滚防护要求，防滚环的管材规格、连接角度都参照汽车赛事的安全规范设计，翻滚时可以保证乘员头部有足够的生存空间，不会出现结构溃缩侵入乘员舱的问题。设计过程中优先控制整体的安装边界，整车宽度方向的管架最外侧尺寸控制在常规运动跑车的宽度范围内，不会出现超宽影响通行的问题，轴距尺寸匹配Ariel Atom车型的经典布局，

　　轮距参数和悬架安装点的位置做了对应匹配，保证后续装配悬架系统时四轮定位参数可以在合理范围内调整；管材的选型根据不同位置的受力情况做区分，主承载环、防滚结构、悬架安装点位置采用高强度厚壁管材，辅助支撑、覆盖件安装位置采用小直径薄壁管材，在保证整体刚度强度满足要求的前提下，尽可能降低结构自重，实现轻量化目标。这套管架的侧壁结构未做完全封闭设计，一方面是为了进一步降低自重，另一方面开放式的管架结构可以让行驶气流直接穿过车架区域，减少高速行驶时的乱流阻力，同时也方便日常维护时快速检查各个焊接点的状态、检修底盘管路和线路，不需要拆卸大量覆盖件就能完成常规维保操作；各个管材的连接节点都采用了相贯线切割配合满焊的工艺设计，

　　避免出现应力集中的焊接节点，所有斜向支撑的角度都经过受力优化，让管材尽可能承受轴向拉压力，减少管材受弯的工况，最大化发挥管材的力学性能，避免材料强度的浪费。对于三维结构设计从业者来说，这类空间管架结构的建模核心是先确定各个硬点位置，包括悬架安装点、座椅安装点、动力总成边界、整车外轮廓边界，再通过硬点连接主承载管材，最后补充辅助支撑结构，建模过程中需要不断校验各个管材之间的干涉情况，同时预留足够的装配操作空间，避免后续焊接或者装配时出现工具无法操作的问题；这套结构的建模逻辑也可以复用到其他定制化赛车、越野钢管车、特种作业车辆的车架设计中，根据不同车型的载荷需求、尺寸边界调整管材规格和支撑布局，就能快速衍生出适配不同场景的管架结构。
