汽车传动系统等速驱动轴结构设计

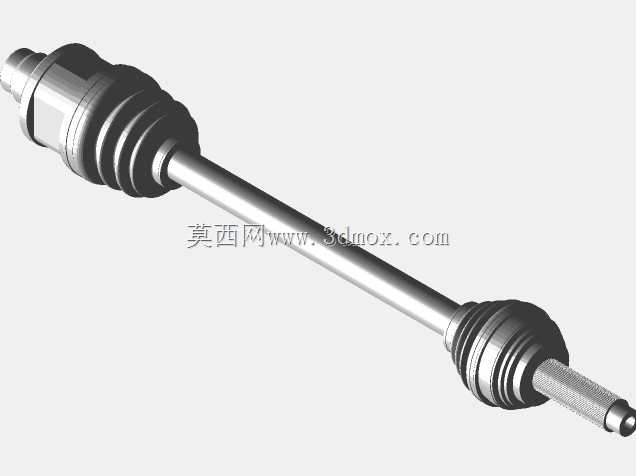

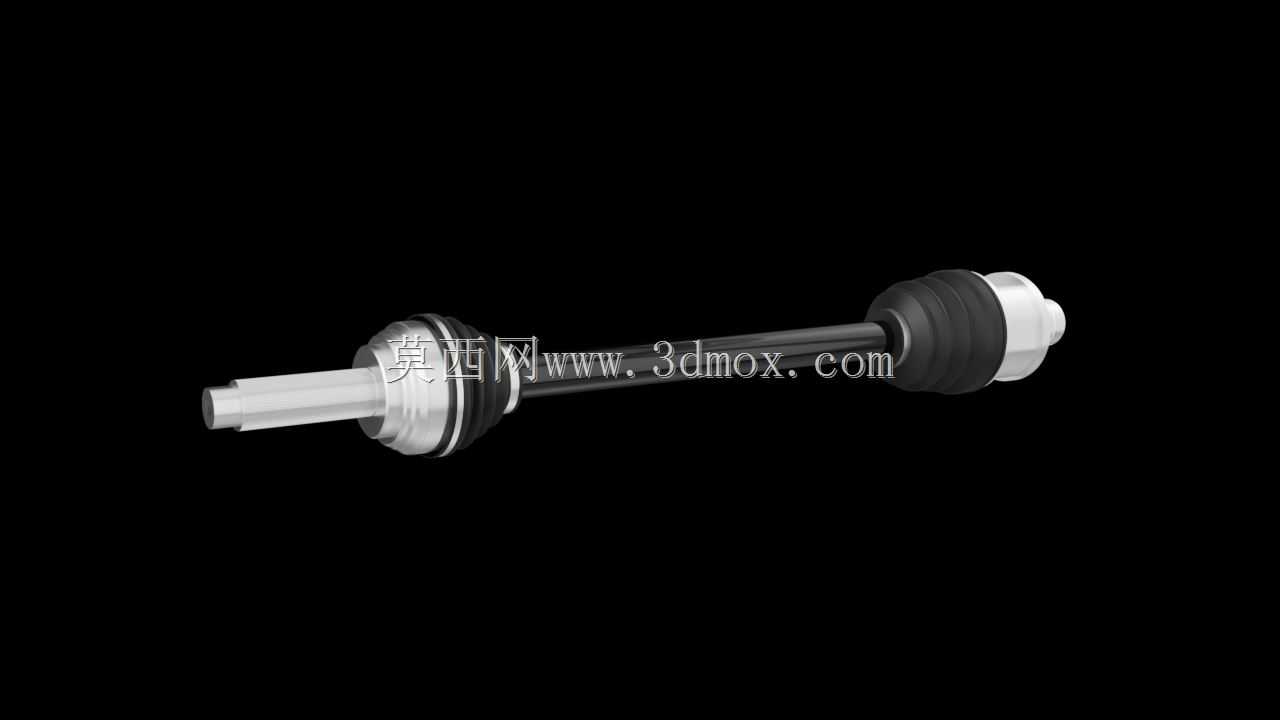

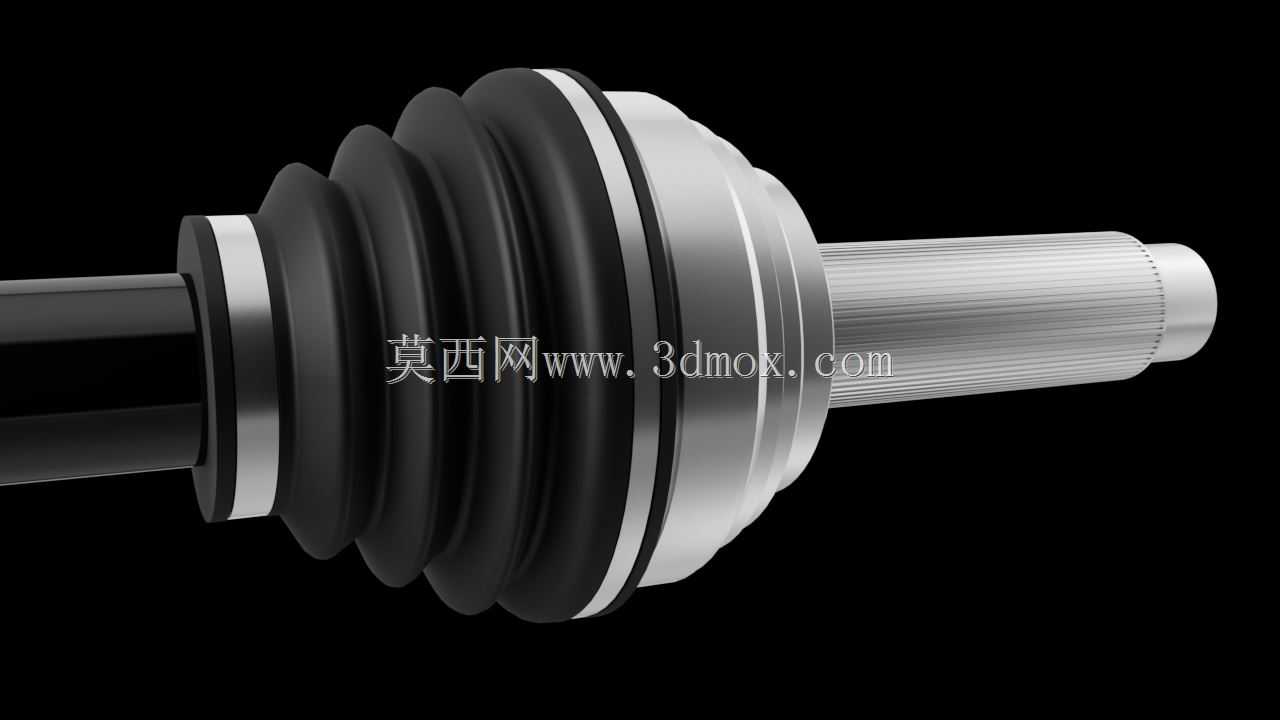

　　在前置前驱车型的底盘传动布局里，驱动轴是衔接差速器输出端与轮毂轴承单元的核心传力部件，日常行驶过程中，悬架随路面起伏不断跳动，转向时轮毂还会产生最大四十余度的摆角，这就要求驱动轴既能在长度方向做小范围滑移补偿，又能在夹角持续变化的工况下稳定传递扭矩，不能出现转速波动、传动卡滞或者异常磨损的问题。从结构细节来看，这个模型还原了量产驱动轴的典型构成：外侧是带圆弧滚道的钟形壳等速万向节，和轮毂连接的轴端加工有渐开线花键，花键末端预留了锁紧螺母的安装螺纹位，花键的参数匹配主流A级车的轮毂轴承花键规格，齿侧配合精度选6H/6k级，能保证大扭矩传递时无冲击松旷；中间的杆部做了变径设计，在满足抗扭强度要求的前提下削减了不必要的转动惯量，

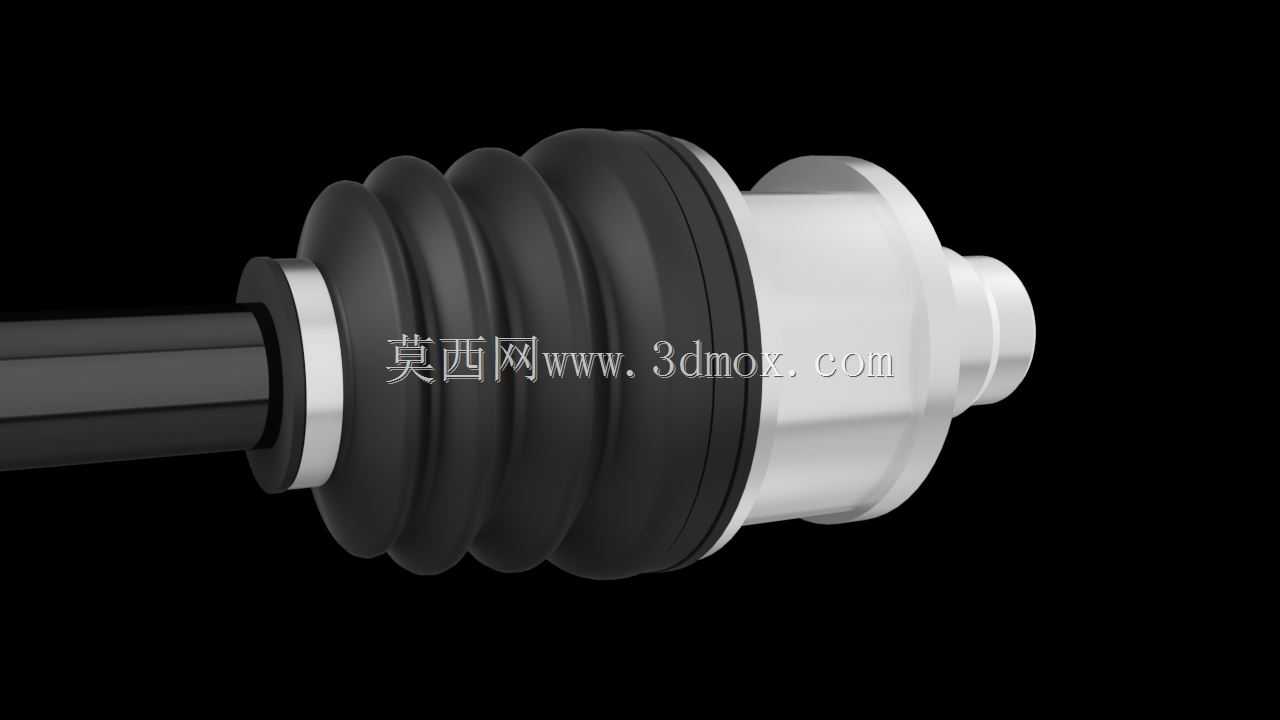

　　杆部表面预留了动平衡去重的工艺基准位，量产时整轴动平衡精度要控制在G16级以内，避免高转速下产生整车抖动。中间段的波纹状橡胶防尘罩是容易被忽略的关键结构，它的褶皱数量、波峰波谷的弧度都经过反复校核，要保证驱动轴达到最大摆角、最长滑移行程时，防尘罩不会被过度拉伸产生撕裂，也不会在压缩状态下出现褶皱干涉摩擦，防尘罩两端的金属卡箍安装位做了环形凹槽定位，装配后卡箍嵌入槽内，能在高速旋转、泥水飞溅的工况下保持密封可靠性，防止万向节内部的润滑脂甩出，同时阻挡外界泥沙、污水进入滚道造成磨粒磨损。内侧的滑移式万向节可以沿轴向做±20mm左右的滑移补偿，抵消悬架跳动时带来的轴长变化，避免传动系统出现硬顶干涉。做三维建模的时候，

　　首先要确定整车硬点参数：先锁定差速器侧的输出法兰中心坐标、轮毂侧的万向节中心坐标，根据悬架跳动的上下极限行程、转向的左右最大摆角，计算出驱动轴的最大工作夹角、最大滑移量，以此确定万向节的选型规格、杆部的长度尺寸。建模过程中要重点校核几个安装边界：一是万向节最大摆角状态下，防尘罩和周边的悬架摆臂、减震器支座、制动防尘板的最小间隙要保留8mm以上，防止极限工况下出现运动干涉；二是轴杆部分和周边部件的间隙要避开整车共振频率区间，避免行驶中产生敲击异响；三是花键的有效啮合长度要满足最大输出扭矩的强度要求，花键末端的退刀槽尺寸要匹配加工工艺，不能出现应力集中导致的轴段断裂风险。在实际选型匹配中，

　　不同动力级别的车型对驱动轴的抗扭强度要求差异明显，1.6L排量以下的家用车型，驱动轴的静扭强度要达到额定输出扭矩的2.5倍以上，带涡轮增压的高功率车型则要提升到3倍以上，同时还要考虑冲击载荷的影响，比如起步急加速、过坑洼路面时的瞬时扭矩冲击，轴杆的材料通常选用40Cr调质处理，表面做中频淬火提升耐磨性，万向节滚道部分的硬度要达到HRC58-62，保证长期使用后的磨损量在允许范围内。很多维修场景里遇到的驱动轴异响问题，大多是防尘罩破损后润滑脂流失，泥沙进入万向节滚道造成滚道、钢球磨损，建模时还原防尘罩的结构细节，也能帮助售后维修人员直观理解密封结构的重要性，在更换防尘罩时按照规范的褶皱排布安装，避免装配不当导致的早期损坏。另外，驱动轴的重量分配也会影响整车的NVH表现，建模时要尽量让轴段的质心靠近旋转轴线，减少不平衡量，对于长度超过600mm的驱动轴，还要考虑临界转速的校核，保证最高行驶车速对应的轴转速远低于临界转速，防止出现共振断轴的风险。
