带过流保护的DMOS微步步进驱动板

　　在桌面级数控设备、小型自动化模组、3D打印运动轴、小型雕刻机进给单元这类对步进电机控制精度有要求的场景里，适配两相四线步进电机的驱动模块是运动控制链路里的核心执行部件，这款DMOS结构的微步驱动器，就是针对小功率步进电机的细分驱动需求做的集成化设计。

　　从实际使用场景来看，这类驱动板常被直接焊接或插接在设备主控板的对应排针座上，负责接收主控端发出的脉冲、方向信号，将弱电控制信号转换为足以驱动步进电机绕组的功率输出，不需要额外搭建功率放大电路，能大幅简化小型运动设备的电控布线难度。板载的过流保护机制，是实际工程应用里非常实用的设计——当电机出现堵转、接线短路、负载突变导致绕组电流超过阈值时，保护电路会快速限制输出电流，避免功率管烧毁、电机绕组过热退磁，也能减少主控板因驱动级故障连带损坏的概率，在无人值守的小型自动化设备里，这个特性能有效降低设备故障停机后的次生损坏风险。

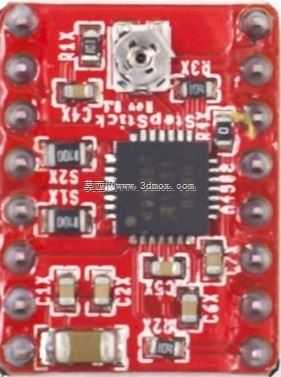

　　设计层面上，这款驱动板采用红色阻焊的PCB基材，板上集成了核心DMOS功率驱动芯片、功率回路退耦电容、电流调节电位器、状态指示元件以及两侧的连接插脚。其中2.54mm间距的8个公插脚是标准的通用连接规格，刚好匹配市面常见的面包板、杜邦线、标准排座的插接尺寸，不需要定制特殊规格的接插件，工程师在做原型验证或者小批量设备组装时，可以直接选用标准连接件完成接线，降低物料选型的复杂度。板上的多颗贴片电容分别布置在功率芯片的电源引脚附近、信号输入回路周边，分别承担电源退耦、高频滤波的作用，能减少电机启停时的功率波动对控制信号的干扰，避免出现丢步、微步抖动的问题。中间的可调电位器用于设定驱动输出的电流阈值，工程师在调试时，可以根据所搭配步进电机的额定电流参数，旋转电位器调整输出电流上限，匹配不同扭矩规格的42型及以下尺寸的步进电机，不需要更换驱动板就能适配多款电机，提升了模块的通用性。

　　安装边界上，这款驱动板的整体尺寸适配标准的双列直插接件布局，插脚伸出PCB板的长度满足常规波峰焊或者手工焊接的吃锡要求，板上的安装孔位（若有）可配合尼龙螺柱固定在电控安装板上，避免设备运行振动导致插脚接触不良。板上的散热焊盘区域在长时间满负载运行时，可以粘贴小型散热片提升散热能力，保证驱动板在持续输出额定电流时的温度处于元器件允许的工作范围内。微步驱动的功能设计，能将步进电机的固有步距角做细分处理，让电机运转时的低频振动大幅降低，在低速进给场景下能有效减少运动平台的爬行、共振问题，提升运动过程的平稳性，这对于3D打印的挤出运动、雕刻机的精细进给这类对低速平稳性要求高的场景尤为重要。

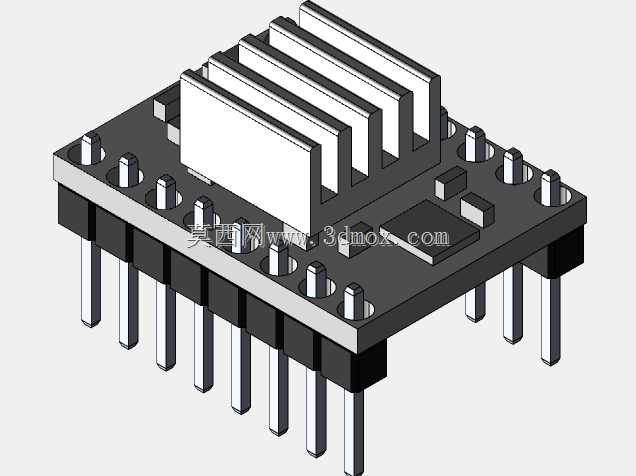

　　从结构建模的角度来看，还原这款驱动板的三维模型时，需要重点关注PCB板的厚度、接插件的伸出长度、电位器的调节旋钮高度、板上贴片元件的高度差，这些尺寸直接影响驱动板安装时与周边结构件的间隙预留——如果在做设备整体结构设计时忽略了板上最高元件的高度，很容易出现安装后元件与结构件干涉、电位器无法调节的问题。同时两侧插脚的位置度、间距公差需要严格按照2.54mm排针的标准尺寸建模，保证模型导入装配后，能与对应的排座完成虚拟装配干涉检查，提前发现布线、安装空间的冲突问题。另外板上的丝印标识在建模时可以做简化的贴图处理，方便调试时识别接线引脚定义，减少实际装配时的接线错误概率。

　　在实际选型搭配时，这款驱动板适配的电机绕组电压、电流范围覆盖了小型自动化设备常用的小功率步进电机参数区间，不需要额外增加外围电路就能完成基本的驱动功能，对于做小型设备原型开发的工程师来说，这类集成化驱动模块能大幅缩短电控部分的开发周期，把更多精力放在机械结构的优化上。需要注意的是，安装时要保证驱动板的功率部分与周边的敏感信号元件保持足够的电气间隙，避免功率回路的电磁干扰影响主控板的信号采集精度，同时接线时要注意电源正负极的定义，防止反接导致板上元件损坏。
