角磨机适配DW402钻头磨刀辅助夹具

　　在机械加工、设备维保、五金装配等日常作业场景里，钻头是消耗速度极快的切削刀具，不管是台钻、手电钻还是磁力钻上使用的直柄麻花钻，一旦主切削刃磨损、顶角偏差或者横刃过长，不仅钻孔进给阻力会陡增，还容易出现孔位偏移、孔壁粗糙、钻头崩刃折断等问题，直接影响加工精度与作业效率。以往车间里刃磨钻头多依靠操作工手持钻头在砂轮机上凭经验修磨，对操作人员的技能要求极高，新手往往磨废数根钻头也难磨出合格的切削角度，而专用的钻头刃磨机采购成本偏高，对于小型加工门店、户外维保班组来说配置门槛不低，这款适配角磨机的DW402钻头磨刀夹具，正是瞄准这类零散刃磨需求开发的辅助工装，能直接搭配市面常见的100型角磨机完成钻头修磨作业，无需额外购置专用刃磨设备。

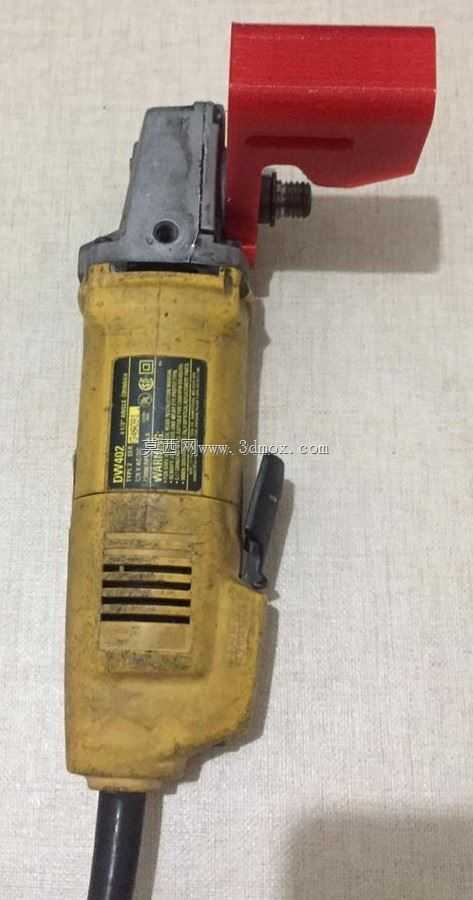

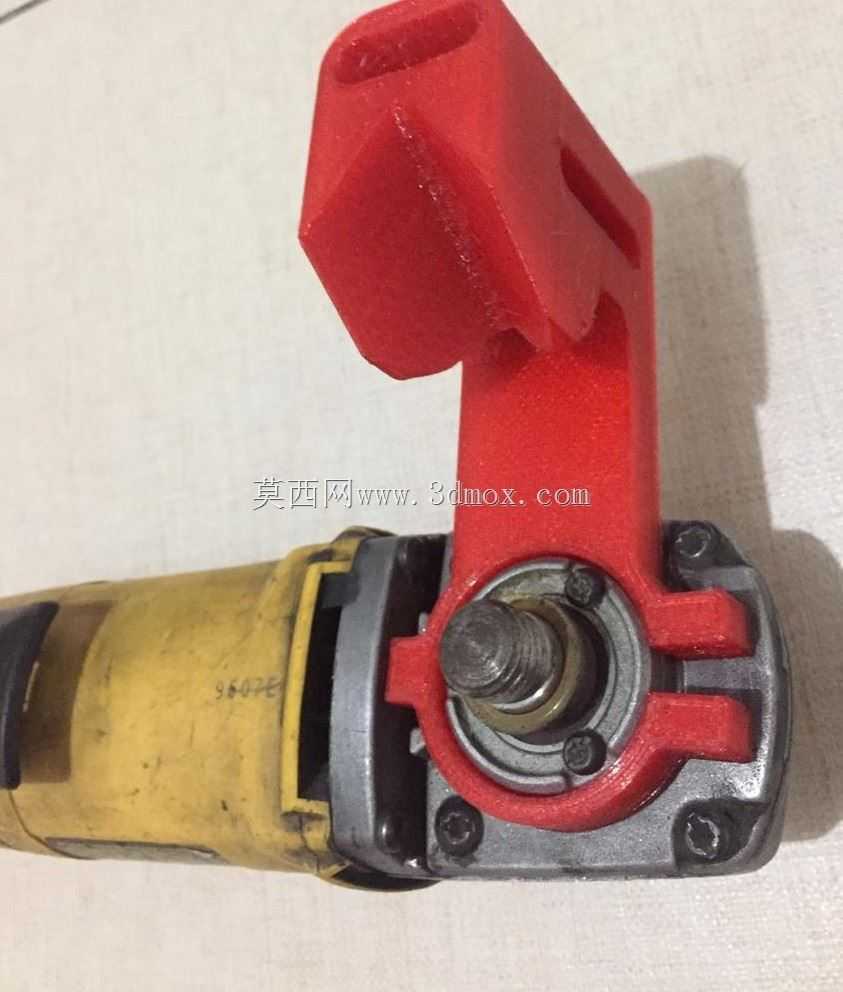

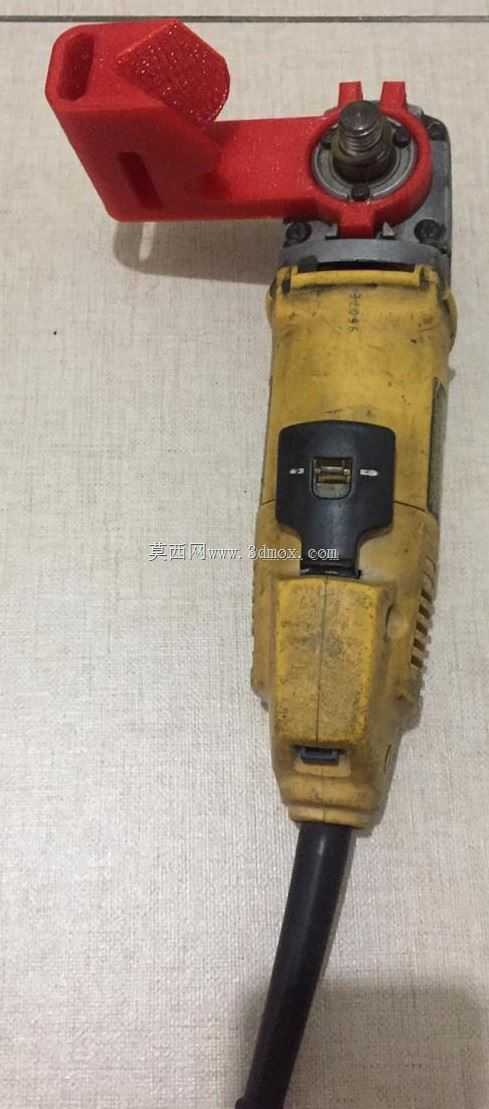

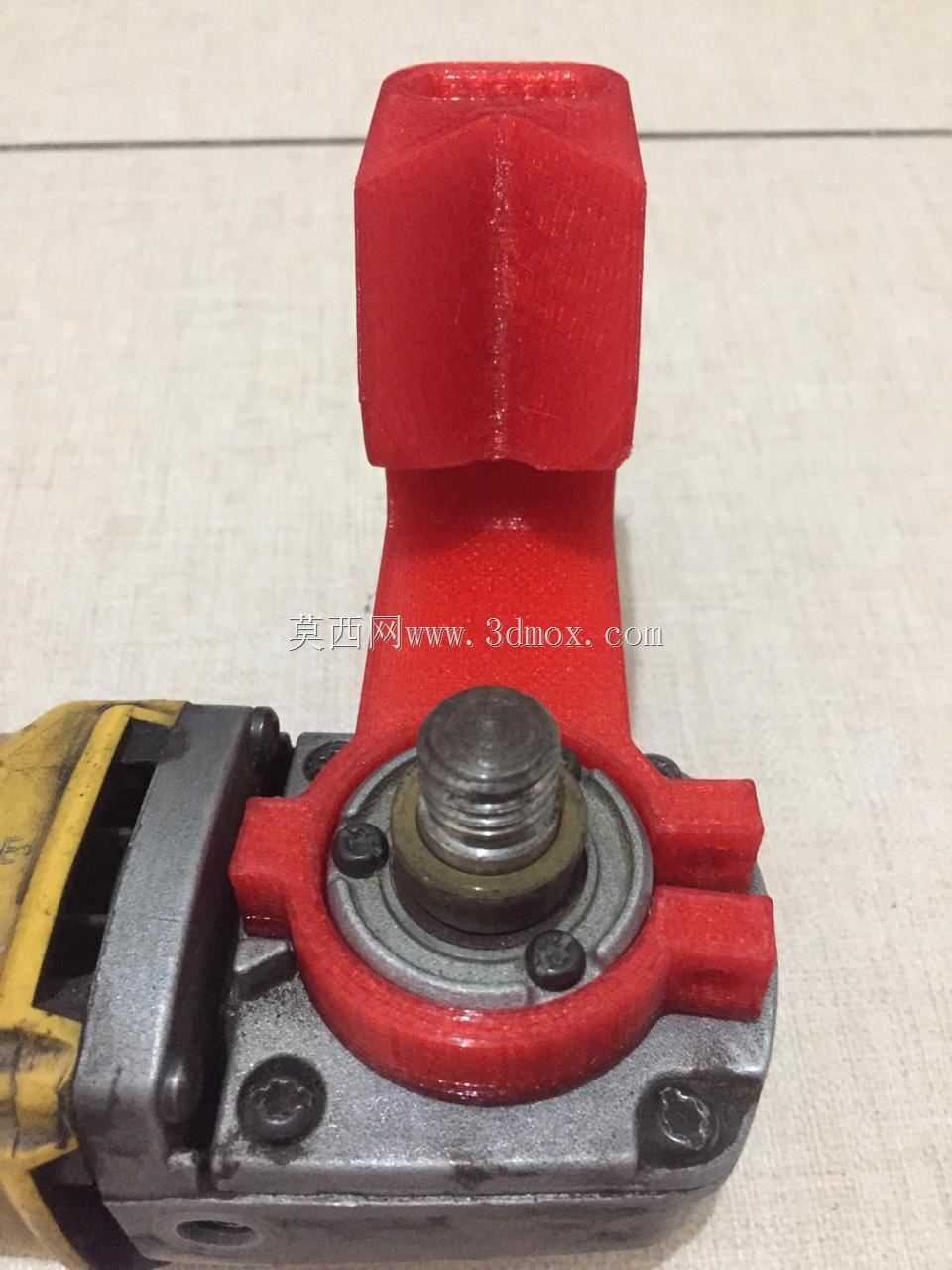

　　从功能特性来看，这款夹具采用分体式定位结构，红色的高强度工程塑料主体通过底部的环形安装座直接卡接在角磨机的输出端锁止位，安装时无需对原有角磨机进行破坏性改装，只需卸下角磨机原有的砂轮护罩前压板，将夹具底座对准角磨机头壳的四个固定螺丝位对齐卡入，再重新拧上原有固定螺丝即可完成装配，整个安装过程不超过五分钟，拆装后不影响角磨机原有切割、打磨功能的正常使用。夹具上方的钻头定位座开有标准V型定位槽，槽体角度按照标准麻花钻118度顶角的刃磨轨迹设计，侧面带有角度限位挡块，能限制钻头进给时的摆动幅度，避免刃磨时角度跑偏，定位槽的开口尺寸覆盖了日常作业最常用的3mm到13mm直柄麻花钻装夹需求，装夹钻头时只需将钻头柄部插入V型槽，靠紧限位挡块后手持钻头沿槽体匀速进给，就能在角磨机转动的砂轮端面上磨出对称的主切削刃，无需操作者反复比对角度，即使是入行不久的新手也能快速磨出合格的钻头刃口。

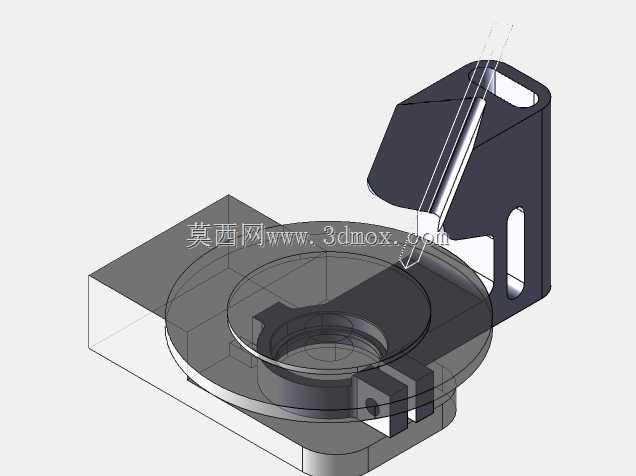

　　设计过程中，这款夹具重点平衡了装夹便捷性与定位精度之间的矛盾，主体选用玻纤增强尼龙材质注塑成型，相比金属材质重量更轻，装在角磨机头壳上不会额外增加太多手持负担，同时材料本身具备一定的自润滑性，钻头在V型槽内进给滑动时不会出现卡滞问题，也不会刮花钻头柄部的表面。夹具的安装边界完全匹配主流100型角磨机的头壳尺寸，底座的环形内孔直径为42mm，刚好能套在角磨机输出端的轴承座外圈，四个固定耳的开孔位置与角磨机头壳的M5固定螺丝孔位完全对齐，安装后夹具整体与角磨机输出轴的同轴度误差控制在0.2mm以内，避免刃磨时出现砂轮跳动蹭到夹具本体的问题。定位座的伸出长度经过反复校核，确保砂轮磨损到安全线以内时，钻头进给也不会碰到角磨机的护罩结构，同时定位槽的深度设计为8mm，既能保证钻头装夹时的支撑长度足够，不会出现刃磨时钻头翘起的问题，也不会因为槽体过深导致排屑不畅，磨下来的砂轮碎屑与金属屑能顺着槽体侧面的斜口自然掉落，不会堆积在定位槽内影响装夹精度。

　　实际使用场景中，这款夹具不仅能用于普通高速钢麻花钻的刃磨，更换粒度更细的砂轮片后，也能完成硬质合金钻头的精修刃磨，相比手持砂轮机刃磨的方式，用这款夹具修磨的钻头，两个主切削刃的长度差能控制在0.1mm以内，顶角偏差不超过1度，钻孔时的进给阻力比手工磨的钻头降低30%左右，钻头单次刃磨后的使用寿命也能提升20%以上。针对户外维保、装修施工等没有固定砂轮机的作业场景，这款夹具可以随角磨机一起放在工具包内携带，遇到钻头磨损的情况随时可以就地修磨，不用专门往返车间处理，能大幅减少待工时间。夹具上还预留了辅助手柄连接孔，对于长时间刃磨作业的场景，可以加装小型辅助手柄，手持时更稳，进一步降低刃磨时的抖动，提升刃磨精度。在结构细节上，夹具的所有棱角都做了R2以上的圆角处理，没有尖锐的毛刺边，安装和使用过程中不会划伤手部，定位槽的入口处做了15度的导向倒角，钻头插入时更顺畅，即使是带点锈迹的旧钻头也能轻松卡入定位位。
