户外通讯线路用架空配电盘钣金结构

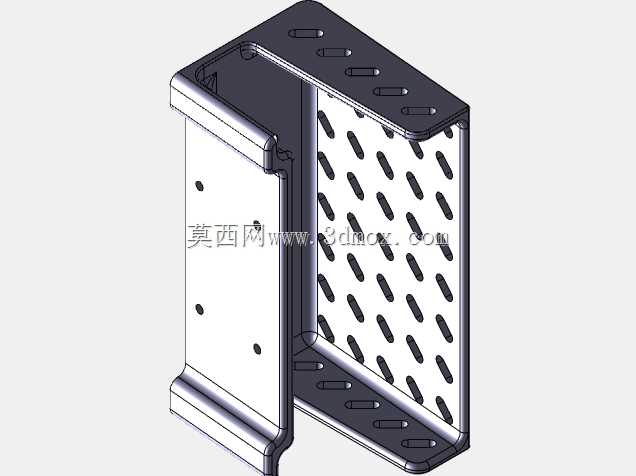

　　在户外架空通讯线路的布设与运维场景中，这类架空配电盘是杆上架设作业里的核心承载构件，主要承担通讯线缆的分线承托、余量收纳、接线端防护的作用，替代传统零散的扎带固定与简易托架，解决架空线路长期暴露在户外时，线缆接头易受雨水侵蚀、余量线缆无规整收纳空间、分线处受力不均导致线芯断裂的常见问题。从结构设计来看，整体采用一体折弯成型的钣金壳体，没有额外的拼接焊缝，壳体的弯折处均做了圆角过渡处理，避免钣金锐边割伤线缆绝缘层，也能减少应力集中带来的长期形变问题。上部的安装翻边做了卷边强化处理，翻边上预留的四个安装孔位，匹配通讯杆上常用的抱箍固定间距，安装时不需要额外制作转接支架，直接通过U型抱箍就能将整个配电盘固定在杆体指定高度位置，

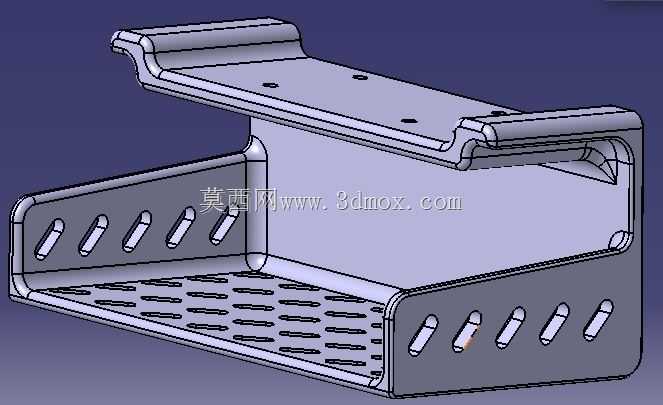

　　安装孔的孔径适配常规M8-M10的固定螺栓，孔位周边做了轻微的沉台处理，避免螺栓头突出刮擦过往维护人员的衣物或工具。盘体的底部与两侧侧壁都冲制了长圆形的散热沥水孔，底部的孔位呈矩阵排布，既可以让盘内意外渗入的雨水快速排出，避免积水浸泡接线端子，也能保证盘内空气流通，降低线缆接头长期通电产生的积热；两侧的长圆孔沿竖直方向排布，除了辅助散热沥水，还可以作为临时的线缆穿出位，在现场布线遇到特殊走向需求时，不需要额外开孔就能直接穿线固定，提升现场施工的灵活度。盘体内部的承托面做了微抬的翻边设计，边缘高度约15mm，能够防止放置在盘内的接线端子、余量线缆在长期风振作用下滑出盘体，承托面的平面度控制在0.5mm以内，

　　保证接线模块安装时能够完全贴合，不会出现安装翘曲导致的接触不良问题。从安装边界来看，整体宽度控制在220mm左右，深度150mm，上部翻边的总长度280mm，这个尺寸既能够容纳常规3-5条通讯线缆的分线接线模块，又不会因为体积过大增加杆体的风阻负荷，在沿海多风区域使用时，盘体的迎风面做了斜切过渡，能够有效降低强风对构件的冲击力，减少固定抱箍的受力载荷。设计时还考虑了运维的便利性，盘体上部的翻边与主体腔体之间预留了足够的操作空间，维护人员在杆上作业时，戴绝缘手套也能轻松完成接线、理线操作，不需要将整个盘体从杆上拆卸下来。两侧的侧壁高度做了差异化设计，靠近杆体的一侧高度略低，方便线缆从杆体侧引入盘内，外侧的侧壁高度更高，

　　能够阻挡侧面飘入的雨水，减少雨水直接淋到接线端子的概率。所有的冲孔边缘都做了去毛刺处理，现场布线时不需要额外打磨孔边，就能直接穿线，避免施工过程中划伤线缆绝缘层带来的漏电隐患。这类构件在实际使用中，通常搭配绝缘理线夹一同使用，盘内的承托面可以兼容市面上主流的通讯接线模块安装尺寸，不需要定制特殊的安装附件，能够直接替换老旧线路上的同类破损构件，降低线路改造的物料成本与施工时长。
