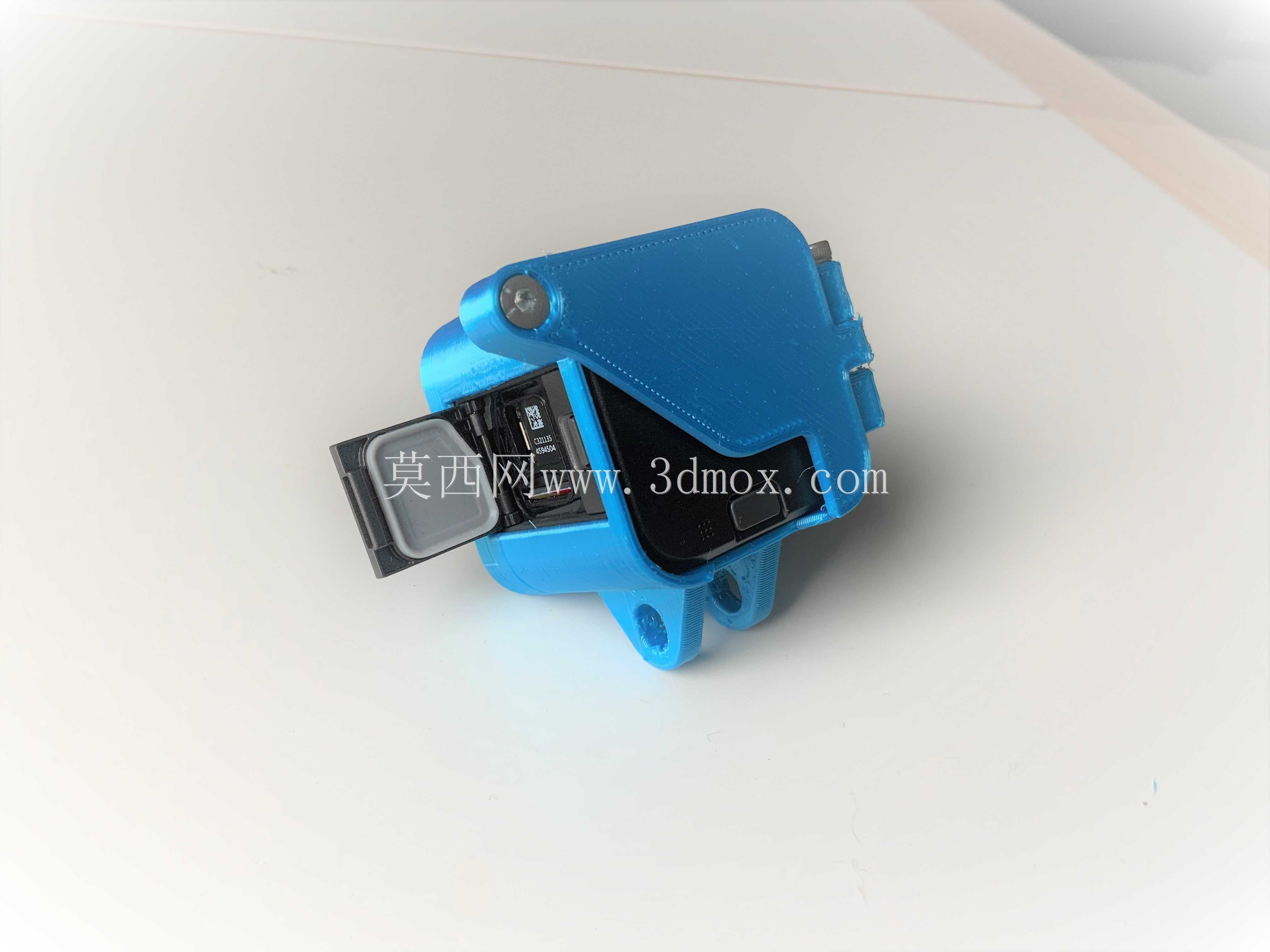

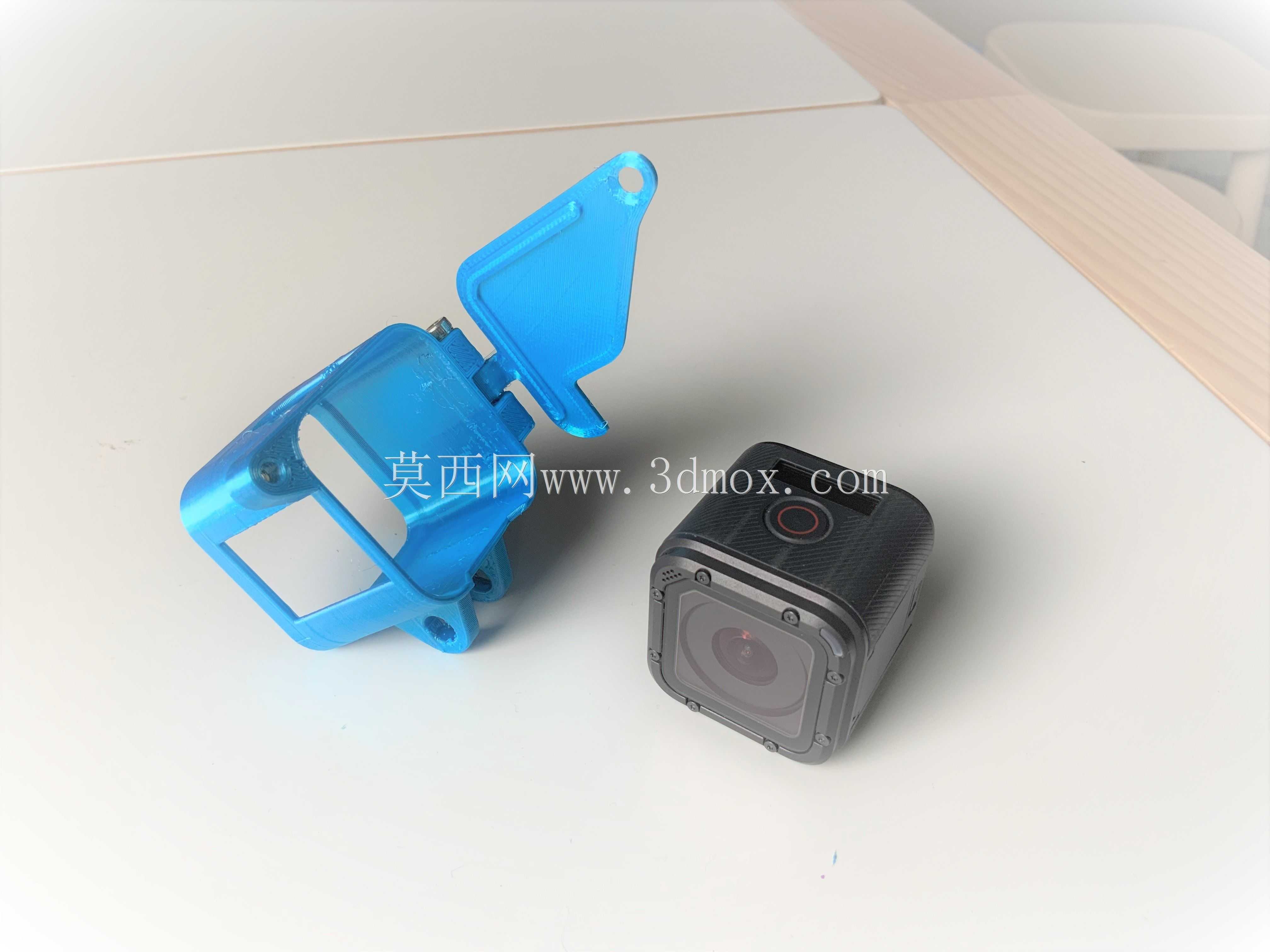

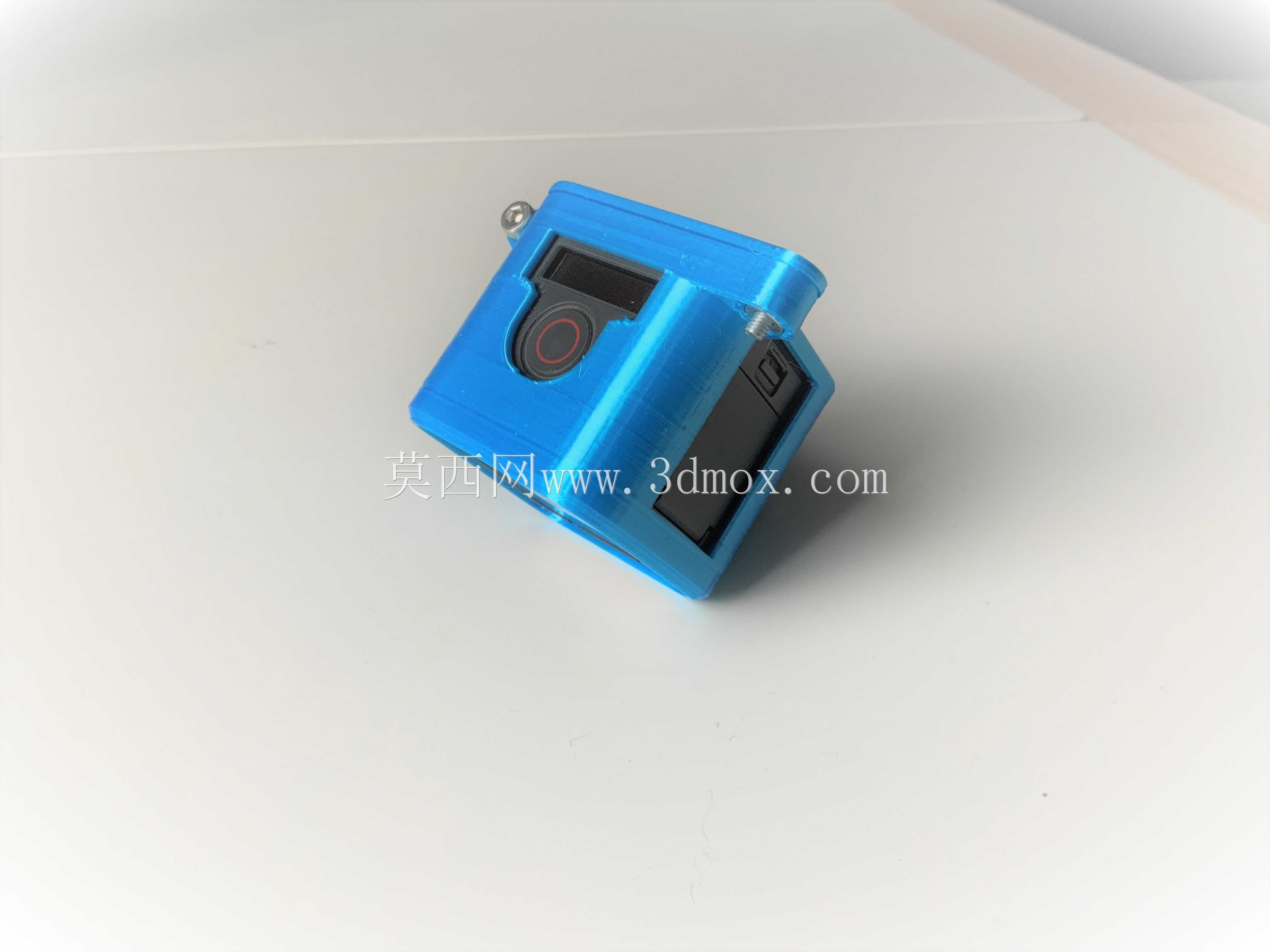

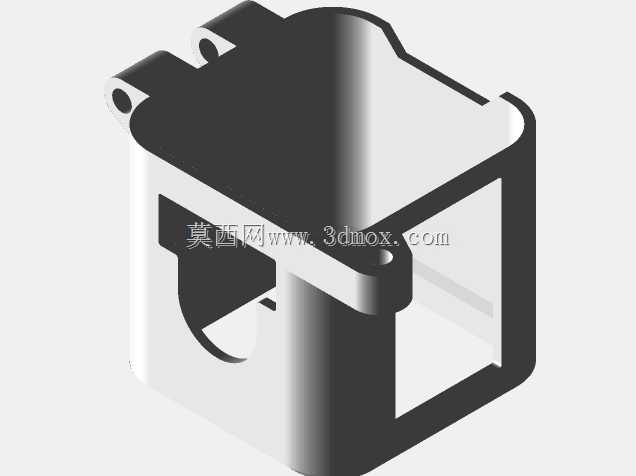

可3D打印GoPro运动相机防护外壳结构

　　这款GoPro运动相机的防护外壳结构，主要面向户外极限运动拍摄场景的设备防护需求，适配GoPro Hero5型号相机，可在骑行、滑雪、冲浪、低空航拍等复杂作业环境下为相机本体提供物理防护，避免磕碰、砂石冲击、轻微溅水对相机机身及镜头造成损伤。从结构设计逻辑来看，外壳采用分体式框型主体搭配侧开铰链的结构形式，主体腔体完全贴合相机外轮廓，预留出镜头、操作按键、数据接口的对应避让空间，不会遮挡拍摄视野与正常操作路径。铰链部位采用标准M3规格内六角圆柱头螺钉作为铰接轴，选用5×25LG尺寸的螺钉实现上下壳体的转动连接，开合阻尼均匀，长期使用不会出现松旷错位问题；锁止部位搭配M3×8LG规格的平头螺钉实现壳体闭合后的锁止定位，

　　配合M3规格六角锁紧螺母，可在剧烈振动工况下保持锁止可靠性，不会出现意外开合导致相机脱落的问题。外壳的安装边界完全匹配对应型号相机的外形尺寸，腔体内部预留0.2mm的装配间隙，既可以保证相机顺利装入，又不会出现相机在壳体内晃动移位的问题；壳体两侧的铰接凸台做了圆角过渡处理，避免应力集中，提升3D打印成型后的结构强度，凸台内孔与铰接螺钉采用间隙配合，保证转动顺畅无卡滞。外壳顶部与侧部的安装位完全兼容通用GoPro配件的安装尺寸，可直接搭配标准快装底座、胸带、头盔固定支架、自拍杆等周边配件使用，无需额外加工转接结构。从实际使用场景出发，这款外壳在设计时充分考虑了3D打印的工艺特性，所有壁厚保持均匀一致，

　　最小壁厚满足FDM与光固化打印的成型要求，无悬空角度过大的结构，打印时无需添加过多支撑，成型后支撑去除难度低，表面处理工作量小。壳体边角全部做了R2以上的圆角处理，既可以提升打印成品的抗冲击性能，又能避免尖锐边角在使用过程中划伤使用者或者挂载的其他装备。镜头避让位做了下沉式边框设计，当外壳正面接触平面时，镜头表面不会直接与接触面发生摩擦，可对镜头镜片形成额外防护。锁止结构设置在壳体侧部，单手即可完成开合操作，在佩戴手套的户外作业场景下也能快速完成相机的取放操作，不需要额外借助工具。铰接部位的螺钉与螺母安装位做了沉孔设计，装配后螺钉头部与螺母完全沉入壳体内部，不会突出外表面影响配件安装或者造成剐蹭。壳体表面没有多余的装饰性结构，

　　全部结构都服务于防护与安装功能，整体重量控制在较低水平，挂载在头盔或者无人机上时不会带来过多的额外负重，不会影响设备的重心平衡。在结构强度校核层面，壳体的受力薄弱部位比如铰接凸台根部、锁止位周边都做了局部加厚处理，可承受1.5米高度自由跌落的冲击载荷，满足户外极限运动场景的防护强度要求。接口避让位的尺寸经过反复校核，既保证足够的操作空间，又尽可能缩小开口尺寸，最大化壳体的防护覆盖面积，避免砂石、灰尘从开口位置进入壳体内部接触相机机身。
