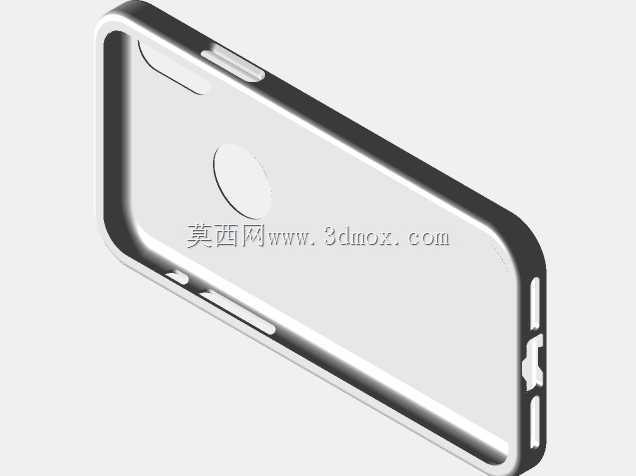

适配iPhoneX的橡胶材质手机保护外壳结构设计

　　日常消费电子配件的结构设计里，手机保护壳的落地性要求远高于很多工业零部件，毕竟它直接和用户手持触感、日常使用场景强绑定，这款针对iPhoneX做的橡胶外壳，从一开始的结构选型就没有走花哨的装饰路线，完全围绕日常使用的实际防护需求做结构排布。先从实际应用场景说起，这类橡胶手机壳的核心使用场景覆盖了日常手持通勤、桌面放置、口袋携带、意外跌落这几类高频工况，橡胶材质本身的邵氏硬度选在60A左右，既不会因为过硬导致跌落时缓冲不足，也不会因为过软出现拆装松垮、长期使用变形松脱的问题。很多新手做手机壳设计的时候容易忽略安装边界的尺寸预留，这款外壳的内圈轮廓完全贴合iPhoneX的中框弧度，单边预留0.15mm的装配过盈量，

　　保证套上之后不会因为日常插拔、晃动出现移位，同时在屏幕正面和背面摄像头区域，都做了高出接触面0.3mm的凸边结构，这个尺寸是经过反复验证的——当手机正面朝下平放在桌面、或者背面朝下接触粗糙台面的时候，凸边能先接触支撑面，避免屏幕玻璃、摄像头镜片直接和硬物摩擦刮花，同时这个高度又不会过高导致屏幕边缘触控操作硌手，也不会让摄像头区域的凸起显得过于突兀。再看侧边的开孔设计，完全对应iPhoneX的实体按键、静音拨片、充电接口、扬声器出声孔的位置做精准避让，按键区域没有做镂空，而是保留了一体化的橡胶薄区，按压的时候能通过橡胶的形变传递按压力度，既保证了按键的反馈手感，又避免了镂空位置进灰、积污的问题，静音拨片位置做了精准的开槽，尺寸刚好能容纳指尖操作拨片，不会出现开槽过大晃荡、或者开槽过小卡滞拨片的问题。很多人做手机壳设计容易忽略侧边的握持防滑结构，这款外壳的侧边中框位置做了细微的弧度内收，完全贴合普通人手持手机时的手指贴合曲线，橡胶本身的摩擦系数比手机原机的玻璃、金属中框高很多，哪怕是手心出汗的状态下握持，也能有效降低滑落的概率。从设计思路上来说，这款外壳没有做多余的装饰性结构，背部的圆形避让区域刚好对应手机背部的标识位置，不会遮挡原机的外观设计，同时整个壳体的壁厚控制在1.2mm，这个厚度平衡了防护性能和整机握持的厚度感知——如果壁厚做的超过1.5mm，套上之后手机会显得非常臃肿，握持的时候手感会明显变笨重，要是壁厚低于1mm，

　　跌落的时候橡胶层的缓冲形变空间不足，没法有效吸收冲击能量，防摔性能会打折扣。再说到安装的边界尺寸，壳体的四个边角位置做了局部加厚的缓冲气腔结构，这个位置是手机跌落时最容易先接触地面的受力点，加厚的气腔能在跌落冲击的时候通过自身的溃缩形变吸收大部分冲击力，避免冲击力直接传递到手机的中框和玻璃面板上，同时边角的内圈做了微小的倒角处理，拆装的时候不会刮伤手机中框的阳极氧化层或者漆面。很多量产的手机壳容易出现的问题是开孔位置错位、长期使用之后橡胶老化松垮，这款设计在建模的时候就把橡胶的成型收缩率考虑进去，按照所选橡胶材料1.5%的成型收缩率预留了尺寸补偿，保证注塑或者模压成型之后，所有的开孔位置、内圈轮廓都能和真机完美贴合，

　　不会出现装机之后按键对不准、充电口插不上数据线的问题。另外在壳体的边缘分型线位置，做了内藏式的分型面设计，成型之后的合模线位于壳体的侧边棱线位置，经过简单的毛边处理之后就不会有明显的刮手感，不会出现很多廉价手机壳合模线突出、握持的时候硌手的问题。从实际使用的功能特性来说，这款橡胶外壳除了基础的防摔、防刮功能之外，橡胶材质本身还能一定程度上提升手机的握持摩擦力，减少日常使用中意外滑落的概率，同时橡胶的绝缘属性也能在一定程度上避免手机和口袋里的钥匙、硬币等金属物件接触的时候出现剐蹭，也能避免极端情况下金属物件接触手机充电口导致的短路风险。在做结构验证的时候，还专门针对日常的插拔充电线、连接耳机的场景做了避让尺寸校核，充电口位置的开槽尺寸足够兼容市面上绝大多数的第三方充电线头，不会出现因为开槽过小，导致部分厚头的充电线没法完全插进去的问题，扬声器位置的开槽也做了对应的导音斜面，不会因为壳体遮挡导致出声音量变小、音质发闷的问题。
