便携式折叠伞状大气集水生成装置

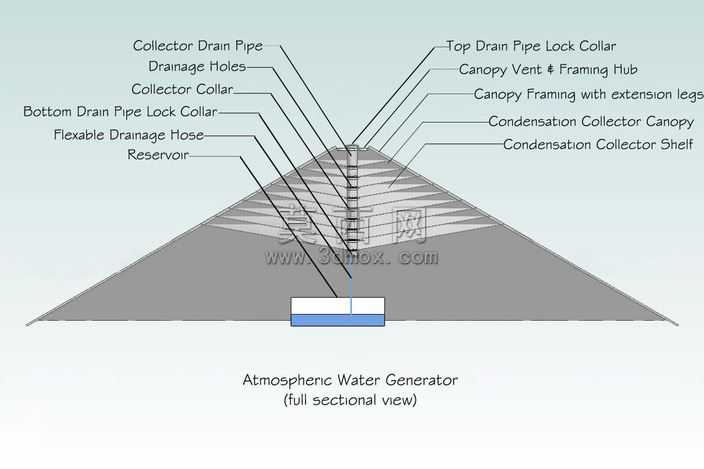

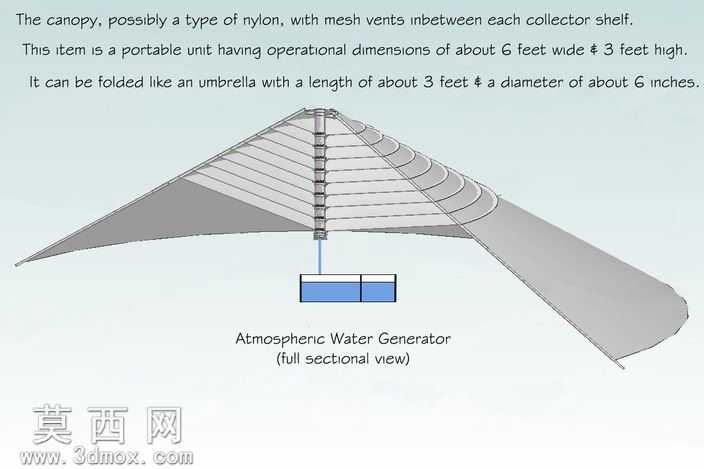

本作品为便携式大气水生成装置，整体采用伞状折叠式结构设计，在三维建模过程中首先完成中心支撑主轴的参数化搭建，沿主轴轴向等距排布多层集水搁板，每层搁板边缘设置导流槽结构，确保凝结的水珠可沿槽道顺畅汇聚至主轴内部的导流通道，最终汇入下方的储水单元。建模时针对伞面支撑肋条做了阵列特征处理，每根肋条与中心主轴采用铰接约束，还原真实折叠结构的运动逻辑，可实现类似雨伞的收折动作，收折后整体长度约3英尺、直径约6英寸，展开后作业尺寸可达6英尺宽、3英尺高，兼顾便携性与集水作业的有效覆盖面积。材质设计上，外层 canopy 部分选用尼龙类柔性材质，添加细微网格纹理模拟透气通风口，在渲染时调整材质的半透明参数与粗糙度，还原尼龙织物的哑光质感；集水搁板采用光滑疏水硬质塑料材质，设置较低的表面摩擦系数，确保凝结水可快速滑落不残留；中心主轴与铰接结构选用轻质铝合金材质，渲染时添加金属磨砂质感，兼顾结构强度与整体轻量化需求。结构设计上重点优化了折叠机构的限位结构，在每根支撑肋条的铰接位置添加限位凸台，确保展开时各层搁板保持水平姿态，不会出现倾斜溢水的问题；储水单元采用分体式双腔结构，建模时做了卡扣配合设计，可快速拆卸完成取水与清洁作业。设计思路围绕户外便携取水的核心需求，摒弃传统固定式集水设备的笨重结构，借鉴雨伞的成熟折叠结构逻辑，在保证集水面积的前提下最大化压缩收纳体积，网格通风口的设计可保证伞面内外的空气流通，提升空气中水汽与集水面的接触效率，整体结构无复杂传动部件，生产装配难度低，适合户外应急取水、干旱地区零散取水等场景使用，建模过程中对所有活动部件做了干涉检查，确保收展动作顺畅无卡滞，各密封位置做了贴合面公差优化，避免导流过程中出现渗水问题。
